Einbauraum und mechanische Konstruktion
Ihr Input: Gehäuseöffnung, 2D-/3D-Zeichnung, Befestigung, FPC-Raum, Toleranzen und Anpressbedingungen.
Projektfreigabe: Außenkontur, aktive Fläche, Deckglasabmessungen, Kabelrichtung und Montagespalt.

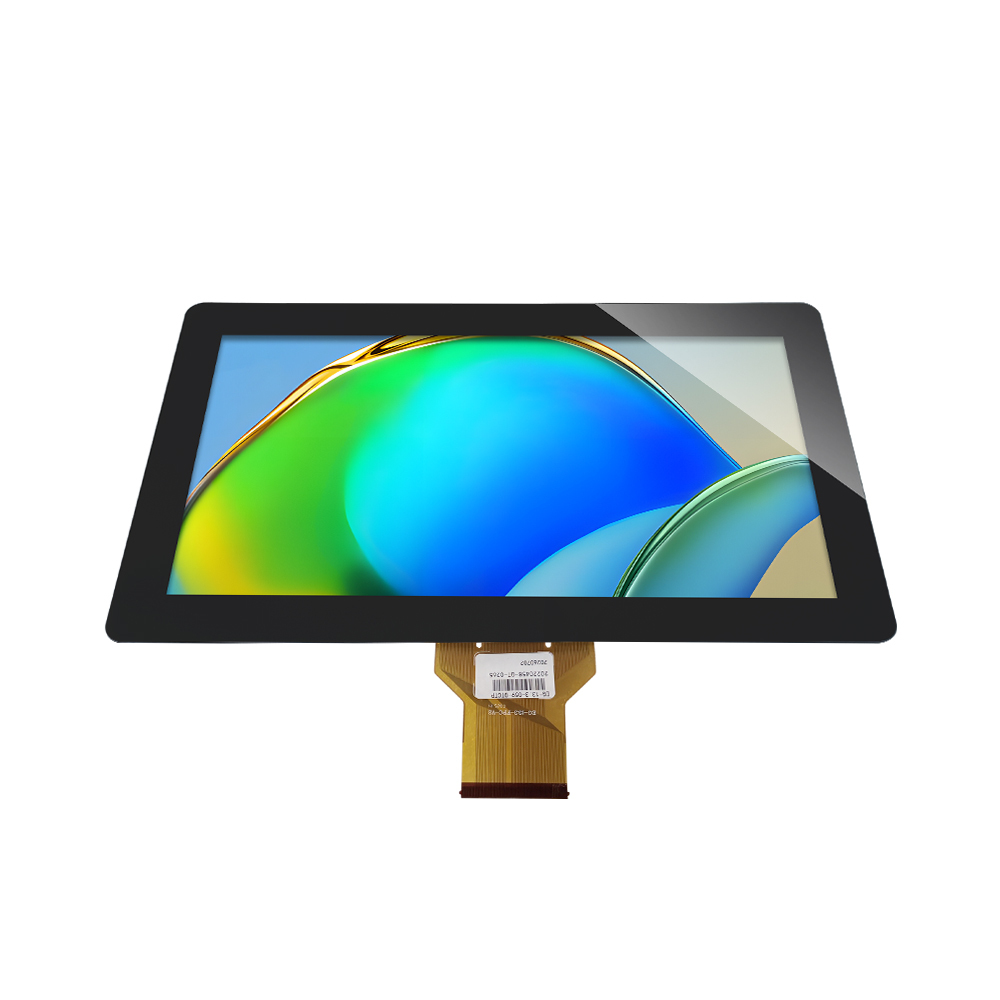

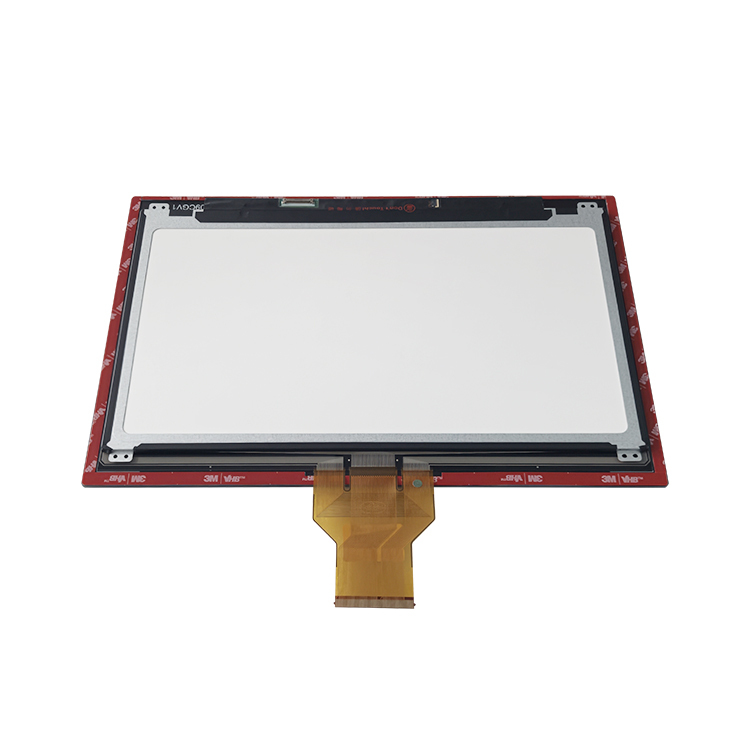

Das Display Touch Modul ist eine projektbezogen konfigurierte 13,3-Zoll-Baugruppe (13.3 inch / 33,8 cm) im 16:9-Format zur Integration in medizinische Geräte. Es verbindet ein LCD mit einem projiziert-kapazitiven Touchsensor; Deckglas, Controller, Bonding, Bild- und Touch-Schnittstellen werden erst nach Prüfung des Zielsystems festgelegt. Die Baugruppe eignet sich als Bedien- und Visualisierungskomponente in Laboranalysegeräten, medizinischen Gerätewagen, Dokumentationsterminals und kompakten Gerätebedienungen. Sie ist kein separates Touchsensorglas ohne LCD und kein fertiger Medizinmonitor mit Gehäuse, Netzteil oder Rechnereinheit. Reinigungsmittel, Handschuhe, EMV-Umgebung und Langzeitverfügbarkeit werden anhand der freigegebenen Spezifikation validiert. Eine komponentenseitige Prüfung ersetzt nicht die Konformitätsbewertung des vollständigen medizinischen Geräts.
13,3 Zoll · 16:9 · PCAP · LCD integriert · OEM/ODM
Es ist eine integrierte LCD- und PCAP-Baugruppe für Entwickler medizinischer Geräte. Das Modul stellt Anzeige- und Touchfunktionen bereit, wird jedoch erst nach Prüfung von Hostboard, Gehäuse, Benutzeroberfläche, Reinigungsplan und Einsatzbedingungen elektrisch, optisch und mechanisch spezifiziert.
Vor der LCD-Auswahl und Musterfertigung werden vier Integrationsbereiche geprüft. Dadurch entstehen belastbare Projektangaben anstelle allgemeiner, nicht verifizierter Leistungsversprechen.
Ihr Input: Gehäuseöffnung, 2D-/3D-Zeichnung, Befestigung, FPC-Raum, Toleranzen und Anpressbedingungen.
Projektfreigabe: Außenkontur, aktive Fläche, Deckglasabmessungen, Kabelrichtung und Montagespalt.
Ihr Input: Hostboard, gewünschte Auflösung, Bildschnittstelle, Touchschnittstelle, Kabellänge und Betriebssystem.
Projektfreigabe: LCD-Modell, Pinbelegung, Controller, Anschlussdefinition und Firmwarestand.
Ihr Input: Reinigungsmittel, Konzentration, Kontaktzeit, Wischzyklen sowie Material und Dicke der Handschuhe.
Projektfreigabe: Deckglas, Druckfarbe, mögliche Oberflächenbehandlung und Touch-Abstimmung.
Ihr Input: Stromversorgung, Metallgehäuse, Erdung, interne Kabel, Störquellen und vorgesehener Prüfplan.
Projektfreigabe: Massekonzept, Abschirmung, Controllerparameter und Prüfumfang im Zielgerät.
Die folgenden Einsatzbereiche beschreiben die Integration als Bedien- und Visualisierungskomponente. Sie stellen keine Aussage über Diagnose- oder Behandlungsergebnisse dar.
| Gerätesystem | Typische Integrationsaufgabe | Vor Serienfreigabe zu prüfen |
|---|---|---|
| Labor- und Analysegeräte | Darstellung von Messwerten, Statusinformationen, Arbeitsabläufen und Gerätemenüs. | Auflösung, Blickwinkel, Dauerbetrieb, Reinigungsmittel und Schnittstellen. |
| Patientenüberwachungsgeräte | Bedien- und Anzeigeoberfläche für Werte, Trends, Alarmeinstellungen und Gerätestatus. | Ablesbarkeit, Touch-Bedienung, Endgeräte-EMV und vollständige Systemvalidierung. |
| Medizinische Gerätewagen | Platzsparende Bedienanzeige für mobile Dokumentations- oder Gerätesysteme. | Montage, Kabelführung, Versorgung, Stoßbelastung und Reinigungsablauf. |
| Bedienpanel für Diagnosegeräte | Steuerung von Menüs, Parametern und Arbeitsabläufen am vollständigen Gerät. | Falls Bilder befundrelevant sind, ist das komplette Anzeigesystem separat zu qualifizieren. |
| Dental- und ophthalmologische Geräte | Integrierte Benutzeroberfläche mit projektspezifischem Deckglas und Einbaudesign. | Mechanik, Umgebungslicht, Bedienmittel, Chemikalien und Geräteprüfung. |
| Status | Parameter | Verbindliche Aussage |
|---|---|---|
| Bestätigt | Produktart | Integrierte Baugruppe mit LCD und projiziert-kapazitiver Touchfunktion. |
| Bestätigt | Abmessungsformat | 13,3 Zoll Bildschirmdiagonale und Seitenverhältnis 16:9. |
| Bestätigt | Positionierung | OEM-/ODM-Komponente zur Integration in medizinische Geräteprojekte. |
| Projektbezogen | LCD | Modell, Auflösung, Helligkeit, Blickwinkel, Bildschnittstelle und Hintergrundbeleuchtung. |
| Projektbezogen | Touchsystem | Controller, Anzahl der Touchpunkte, Touchschnittstelle, FPC und Firmware. |
| Projektbezogen | Mechanik und Optik | Deckglas, Druck, Bonding, Oberflächenbehandlung und Befestigung. |
| Zu validieren | Reinigung und Bedienung | Chemikalienbeständigkeit, Handschuhbedienung, Nassbedienung und Wischzyklen. |
| Zu validieren | Umgebung und Compliance | Temperatur, EMV/ESD, Frontschutz und Anforderungen des vollständigen Geräts. |
Begriffe wie „desinfektionsmittelbeständig“, „antibakteriell“ oder „sterilisierbar“ werden ohne entsprechende Nachweise nicht verwendet. Für die Werkstoffbewertung werden mindestens folgende Angaben benötigt:
Diese LCD-Touch-Baugruppe ist eine OEM-Komponente und kein eigenständiges Diagnose- oder Therapiegerät. Konformitätsbewertung, Risikomanagement, elektrische Sicherheit, EMV, Software- und Reinigungsvalidierung liegen beim Hersteller beziehungsweise Inverkehrbringer des vollständigen Geräts.
Änderungen an LCD, Touchcontroller, Deckglas, Klebstoff oder Firmware können eine erneute technische und regulatorische Bewertung erforderlich machen.
LCD enthalten: Ja
13,3-Zoll-LCD mit PCAP-Touchfunktion als integrierte OEM-Baugruppe.
LCD enthalten: Nein
Deckglas und kapazitiver Sensor werden separat geliefert. Weitere Informationen: kapazitive Sensoreinheiten ohne LCD.
LCD enthalten: normalerweise ja
Zusätzlich wären Gehäuse, Netzteil, Videoelektronik oder Computer erforderlich. Diese Komponenten gehören nicht zum hier beschriebenen Lieferumfang.
Ja. Es handelt sich um eine integrierte Baugruppe mit LCD und projiziert-kapazitiver Touchfunktion. Das Produkt ist kein reines Touchsensorglas ohne LCD und kein vollständiger Monitor oder Panel-PC mit Gehäuse, Netzteil und Rechnereinheit.
Nein, eine pauschale Medizinprodukt-Zertifizierung wird für diese OEM-Komponente nicht behauptet. Die Konformitätsbewertung, das Risikomanagement sowie die EMV-, Sicherheits- und Reinigungsvalidierung müssen für das vollständige Gerät und dessen vorgesehenen Verwendungszweck durchgeführt werden.
Auflösung, Helligkeit, LCD-Modell und Blickwinkel wurden für diese Veröffentlichung nicht vorgegeben. Diese Werte werden anhand der Benutzeroberfläche, der Umgebungsbeleuchtung, der Einbausituation und der geplanten Verfügbarkeit ausgewählt und anschließend in der freigegebenen Spezifikation dokumentiert.
Eine pauschale Beständigkeit wird nicht zugesagt. Der Gerätehersteller nennt Produktname, Wirkstoff, Konzentration, Kontaktzeit und Wischzyklen. Deckglas, Druckfarbe, Beschichtung und Klebstoff werden anschließend gegen diesen konkreten Reinigungsplan bewertet.
Eine Abstimmung auf definierte Handschuhe kann projektspezifisch geprüft werden. Material, Dicke, Deckglas, Touchcontroller, Erdung und Gerätestörpegel beeinflussen das Ergebnis. Die Freigabe erfolgt deshalb am vorgesehenen Muster im realen Zielgerät.
Beide Schnittstellen werden getrennt festgelegt. Die Touch-Schnittstelle überträgt Berührungsdaten; die LCD-Schnittstelle überträgt das Bildsignal. Controller, Hostboard, Kabellänge und Betriebssystem müssen vor dem Musterbau bestätigt werden.
Ja, eine separate kapazitive Sensoreinheit ohne LCD kann als andere Produktkonfiguration geprüft werden. Sie ist jedoch nicht mit dieser integrierten LCD-Baugruppe gleichzusetzen und sollte unter einer getrennten Produktkategorie geführt werden.
MOQ und Termine werden nach Zeichnungsfreigabe, Stückliste, LCD-Verfügbarkeit, kundenspezifischem Deckglas, Bonding-Verfahren, Prüfplan und Bestellmenge bestätigt. Ohne diese Projektdaten wird keine feste Lieferzusage veröffentlicht.
Senden Sie für eine belastbare Bewertung möglichst folgende Projektinformationen:
