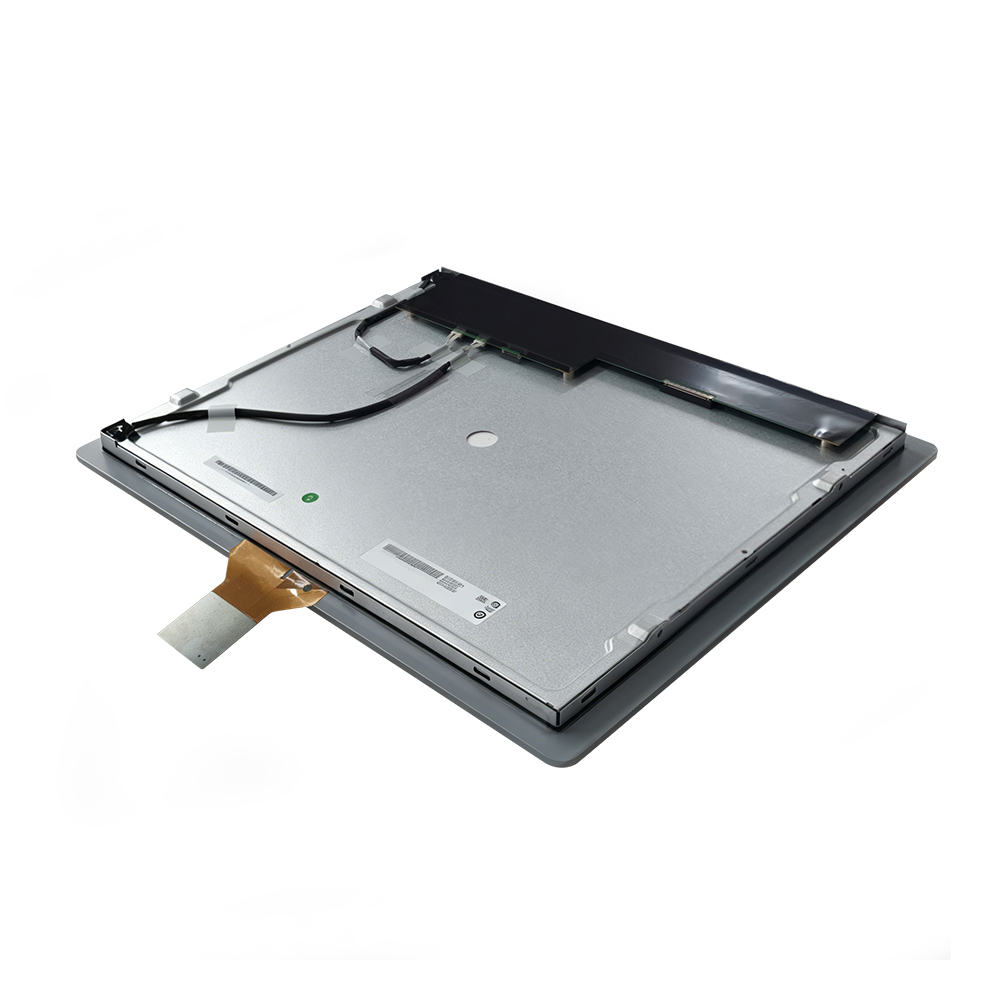

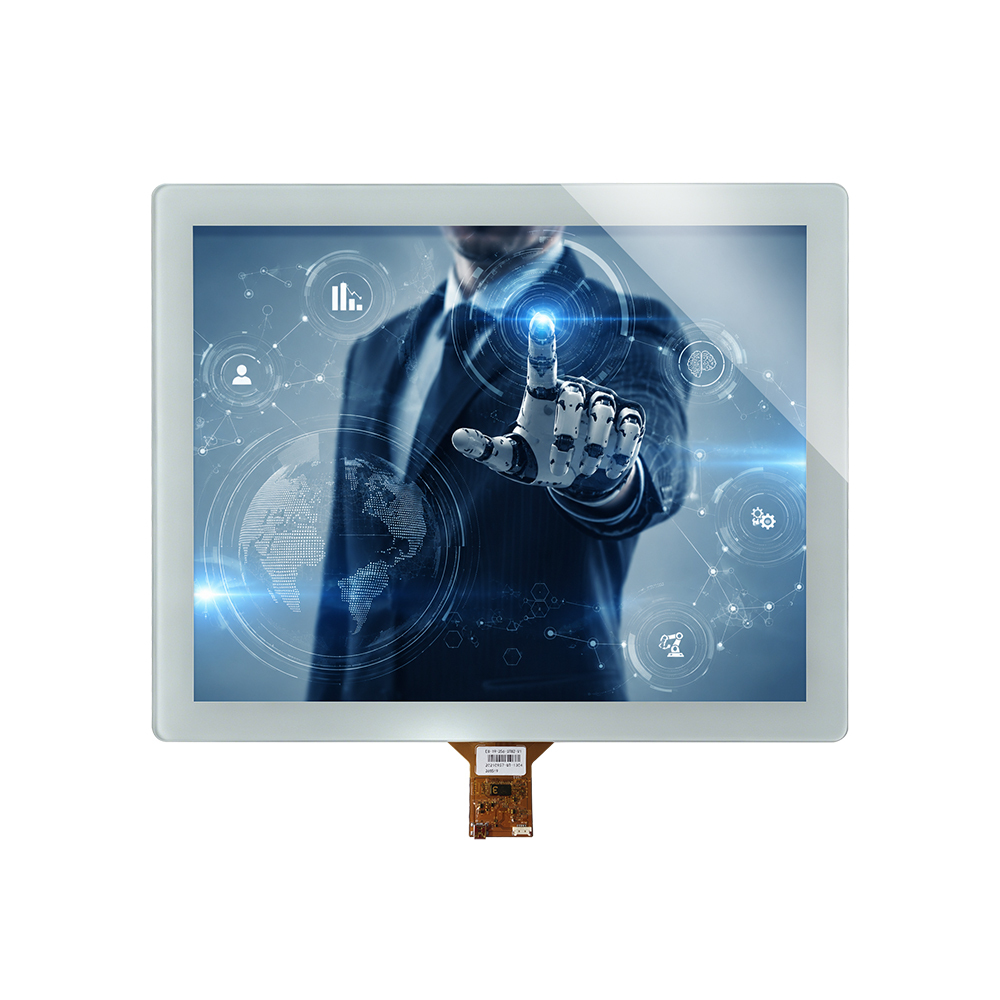

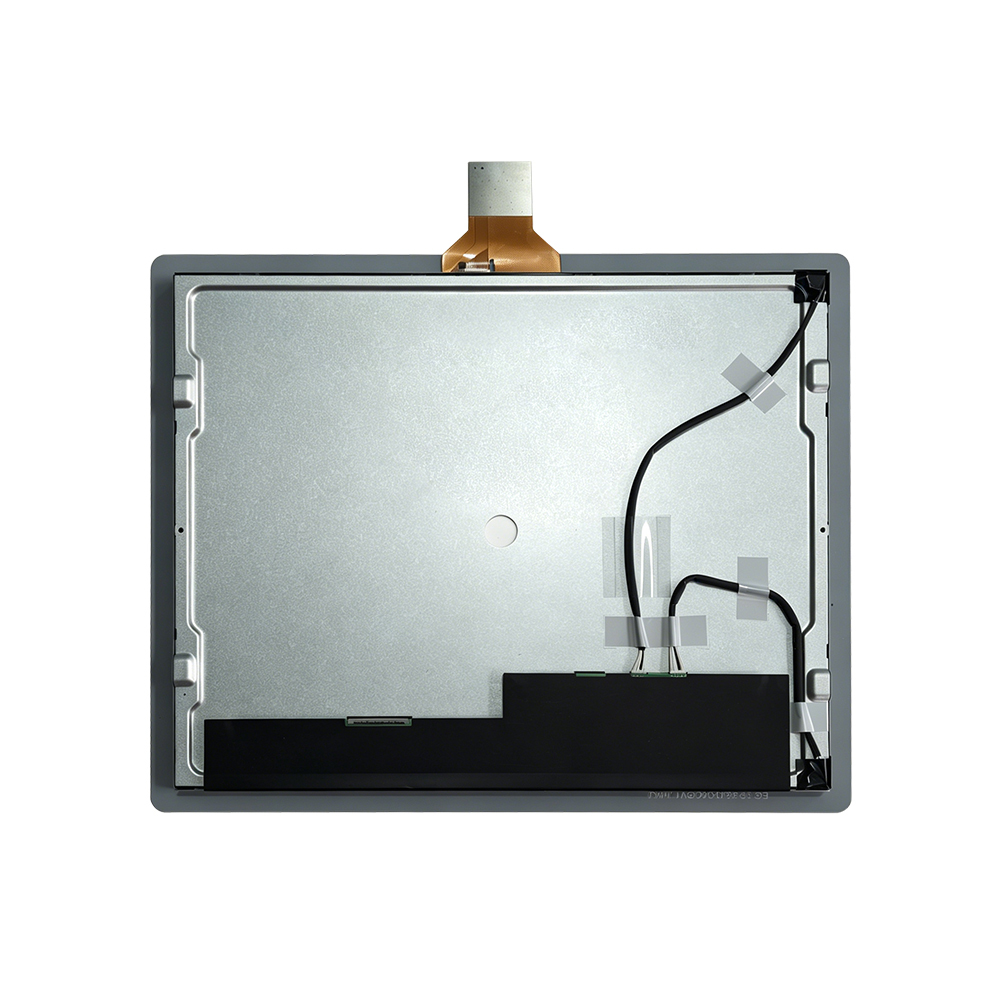

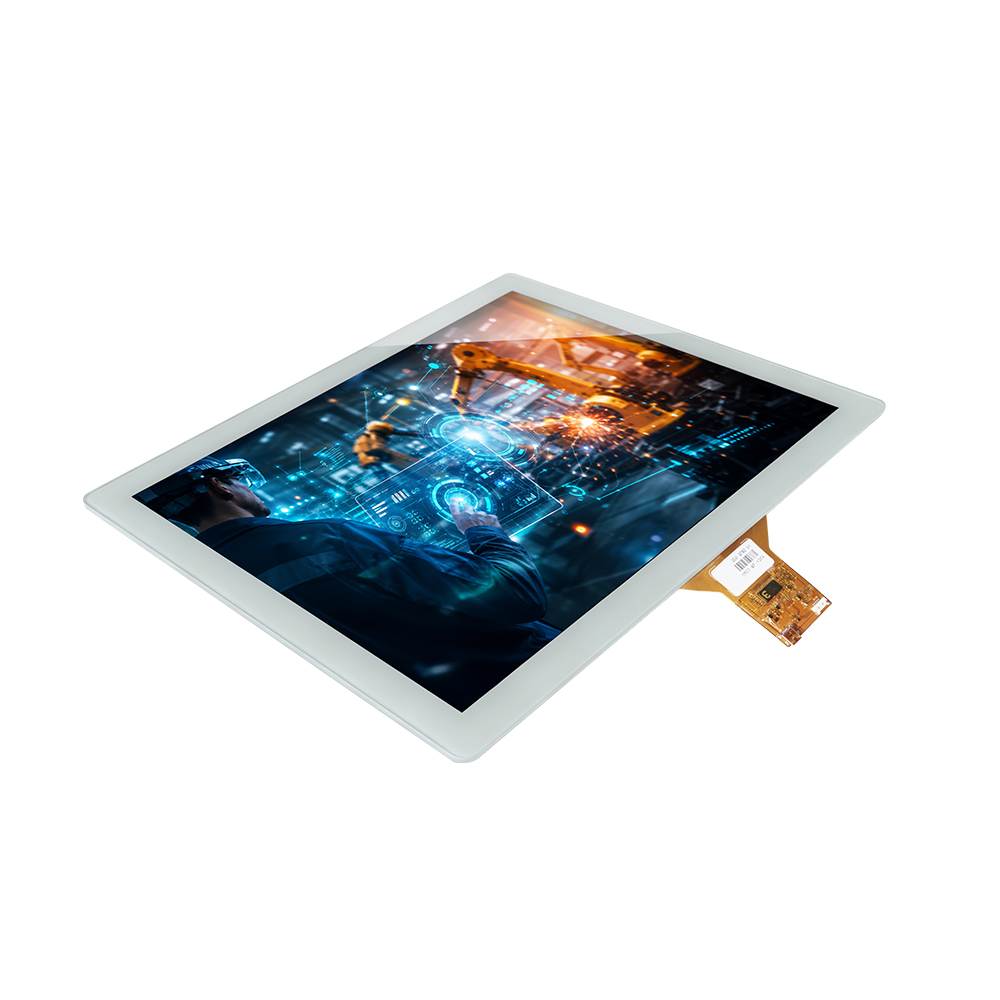

19-Zoll-Bedienbaugruppe für 5:4-Maschinenvisualisierung
Kurzantwort: Das TFT Touch Display ist eine integrierte 19-Zoll-Baugruppe im 5:4-Format mit TFT-LCD und projiziert-kapazitiver Bedienoberfläche. Sie ist für die Integration in Maschinen-HMI, Automatisierungszellen, Schaltschrankfronten und industrielle Prüfstände vorgesehen. Auflösung, Schnittstellen und Umgebungsgrenzen werden erst nach technischer Projektprüfung freigegeben.
Welche Rolle übernimmt die Baugruppe im Automatisierungssystem?
Die Systemgrenze trennt die gelieferten Anzeige- und Touchkomponenten von Rechner, Steuerungssoftware, Maschinenlogik und Sicherheitsfunktionen.
Erfasst Berührungen und übergibt Koordinatendaten über den projektspezifischen Touchcontroller.
ENTHALTENVisualisiert die vom kundenseitigen Host bereitgestellte HMI-Oberfläche.
ENTHALTENErzeugen Visualisierung, Prozessdaten und Steuerungslogik.
EXTERNGehäuse, Stromversorgung, Aktoren, Not-Halt und sicherheitsgerichtete Funktionen.
EXTERNWo wird die 19-Zoll-Baugruppe eingesetzt?
Maschinen-HMI
Darstellung von Prozesszuständen, Alarmen, Rezepturen, Trendseiten und Wartungsinformationen. Steuerungslogik und HMI-Software werden vom kundenseitigen System bereitgestellt.
Automatisierungszelle
Einbau in Bedienpulte oder Schaltschrankfronten, deren Benutzeroberfläche und Ausschnitt für ein 5:4-Format ausgelegt sind.
Prüf- und Inspektionsstation
Visualisierung von Messergebnissen, Arbeitsanweisungen, Prüfsequenzen und Statusmeldungen. Die Baugruppe ist selbst kein Mess- oder Prüfgerät.
5:4-Modernisierungsprojekt
Neuauslegung eines bestehenden Bedienplatzes. Eine direkte Austauschbarkeit wird erst nach mechanischem, elektrischem und softwareseitigem Vergleich bestätigt.
Technischer Datenstand: feststehend oder projektbezogen
Diese Trennung verhindert, dass typische Marktdaten anderer 19-Zoll-Produkte irrtümlich als Spezifikation dieser Baugruppe interpretiert werden.
Bestätigte Produktmerkmale
- Produktklasse
- Integrierte TFT-LCD- und PCAP-Baugruppe
- LCD enthalten
- Ja
- Displaydiagonale
- 19 Zoll / 19 inch / 48,3 cm
- Seitenverhältnis
- 5:4
- Touchtechnologie
- Projected Capacitive Touch, PCAP
- Zielbereich
- Industrielle Automatisierung
- Fertigungsmodell
- OEM-/ODM-Projektfertigung
Nach Projektprüfung festzulegen
- LCD-Hersteller und Modell
- Nach Hostsystem, Verfügbarkeit und Lebenszyklusanforderung
- Native Auflösung
- Nicht allein aus dem Seitenverhältnis ableitbar
- Helligkeit und Blickwinkel
- Nach Einbauposition und Umgebungslicht
- Bildschnittstelle
- Nach Hostboard und freigegebenem TFT-LCD
- Touchschnittstelle
- Nach Host, Betriebssystem und Controller
- Bonding und Deckglas
- Nach optischer, mechanischer und chemischer Anforderung
- Temperatur und Betriebszyklus
- Nach ausgewählter BOM und Validierungsplan
- IP, IK, ESD und EMV
- Am vollständigen Einbauaufbau zu validieren
- MOQ und Lieferzeit
- Nach Zeichnungs-, BOM-, Muster- und Mengenfreigabe
Eingabe, Engineering-Entscheidung und Nachweis
Umgebungslicht
EingabeBeleuchtungsstärke, Reflexionen und Einbauwinkel.
EntscheidungLCD-Helligkeit, Deckglasoberfläche und Bonding-Aufbau.
NachweisAblesbarkeitsprüfung am Muster oder Zielgerät.
Bedienung und Reinigung
EingabeHandschuhmaterial, Reinigungsmittel und Kontaktzyklus.
EntscheidungDeckglas, Oberfläche und Touchabstimmung.
NachweisFunktions- und Materialprüfung mit realen Medien.
Elektrische Störumgebung
EingabeServoantriebe, Umrichter, Schütze, Netzteile, Erdung und Kabelwege.
EntscheidungController, Schirmung, Massekonzept und Firmwareparameter.
NachweisTouchprüfung im betriebsnahen Maschinenaufbau.
Mechanischer Einbau
Eingabe2D-/3D-Dateien, Ausschnitt, Toleranzen und Befestigung.
EntscheidungDeckglaskontur, FPC-Position, Dichtung und Montagespiel.
NachweisDFM-Prüfung und Musterintegration.
Lebenszyklus
EingabeTägliche Laufzeit, Projektlaufzeit, Jahresbedarf und Ersatzteilplanung.
EntscheidungLCD-Auswahl, BOM-Steuerung und Änderungsprozess.
NachweisFreigegebene BOM, Musterstand und vereinbarte Änderungsregeln.
OEM-/ODM-Freigabeweg ohne pauschale Standardkonfiguration
Anwendung, Host, Umgebung, Menge und Zieltermin erfassen.
Ausschnitt, Befestigung, aktive Fläche, FPC und Toleranzen prüfen.
TFT-LCD, Controller, Deckglas, Bonding und Anschlüsse festlegen.
Freigegebene Zeichnung und dokumentierten Firmwarestand verwenden.
Anzeige, Touch, Störumgebung, Montage und Bedienabläufe bewerten.
BOM, Prüfmerkmale, Verpackung und Änderungssteuerung vereinbaren.
Serienprojekt und Änderungsmanagement
Für Automatisierungsanlagen sollte die Zusammenarbeit nicht nur die Erstbemusterung, sondern auch den späteren Komponenten- und Firmwarestand abdecken.
BOM- und LCD-Stand
Freigegebene LCD-, Touchcontroller-, Klebstoff- und Deckglasversion im Projekt dokumentieren.
Firmwareversion
Touchparameter und Versionsstand zwischen Muster und Serienfertigung nachvollziehbar halten.
Änderungsmitteilung
PCN-, EOL- und Ersatzteilverfahren entsprechend dem erwarteten Anlagenlebenszyklus vereinbaren.
Referenzmuster
Golden Sample, Zeichnungsstand und vereinbarte Prüfmerkmale als Serienreferenz festlegen.
Weiterführende technische Informationen
FAQ zum 19-Zoll TFT Touch Display
Was enthält die 19-Zoll-Baugruppe?
Sie enthält ein TFT-LCD und eine projiziert-kapazitive Touchfunktion. Sie ist kein separates Sensorglas, kein vollständiger Industriemonitor, kein Panel-PC und keine SPS.
Welche native Auflösung besitzt die Baugruppe?
Eine native Auflösung wurde noch nicht bestätigt. Das Seitenverhältnis 5:4 bestimmt nicht automatisch die Pixelauflösung. LCD und Auflösung werden anhand der Benutzeroberfläche, des Hostboards und der freigegebenen BOM ausgewählt.
Wie werden Bildsignal und Touchdaten angeschlossen?
Bildsignal und Touchdaten verwenden getrennte Signalwege. Die jeweiligen Schnittstellen werden nach Hostsystem, Betriebssystem, Kabellänge und LCD-Auswahl festgelegt. Eine USB-Touchverbindung ist nicht automatisch ein USB-Videoeingang.
Kann die Baugruppe ein vorhandenes 19-Zoll-Panel direkt ersetzen?
Nicht allein aufgrund von Diagonale und Seitenverhältnis. Außenmaß, aktive Fläche, Auflösung, Versorgung, Pinbelegung, Schnittstellen, Befestigung und Hostkompatibilität müssen vor einer Austauschfreigabe verglichen werden.
Ist die Baugruppe bereits für Dauerbetrieb freigegeben?
Eine pauschale Dauerbetriebsfreigabe wird nicht behauptet. Tägliche Laufzeit, Temperaturentwicklung, LCD- und Backlight-Lebensdauer, Einbausituation sowie Wartungsstrategie müssen im Projekt definiert und validiert werden.
Sind Frontschutz, Handschuhbedienung und Reinigungsbeständigkeit bereits bestätigt?
Nein, nicht pauschal. Diese Eigenschaften hängen von Deckglas, Dichtung, Gehäuse, Montage, Handschuhmaterial, Reinigungsmittel und Touchabstimmung ab und müssen mit dem vollständigen Zielaufbau geprüft werden.
Ist Optical Bonding standardmäßig enthalten?
Ein bestimmtes Bonding-Verfahren wurde noch nicht bestätigt. Die Auswahl erfolgt nach Umgebungslicht, mechanischem Aufbau, Wartungsstrategie und freigegebenem Projektumfang.
Kann die Touchfunktion sicherheitsgerichtete Maschinenbefehle übernehmen?
Für diese Baugruppe wird keine sicherheitsgerichtete Funktion beansprucht. Not-Halt, Zustimmtaster, Betriebsartenwahl und andere Sicherheitsfunktionen müssen durch dafür ausgelegte Komponenten der vollständigen Maschine umgesetzt werden.
Wie werden MOQ, Musterzeit und Serienlieferzeit festgelegt?
Diese Angaben werden nach LCD-Auswahl, Zeichnungs- und BOM-Freigabe, Touchcontroller, Prüfplan, Musterumfang, erwarteter Jahresmenge und gewünschtem Änderungsmanagement bestätigt.
Technische Prüfung für Ihr 19-Zoll-5:4-Projekt anfordern
Senden Sie den Schaltschrank- oder Bedienpultausschnitt, die 2D-/3D-Zeichnung, das Hostboard-Datenblatt, die gewünschte Benutzeroberfläche sowie Angaben zu Umgebungslicht, Laufzeit, Störquellen, Reinigung und Jahresbedarf. Ever Glory prüft daraufhin die mechanische, elektrische und touchseitige Projektkonfiguration.
