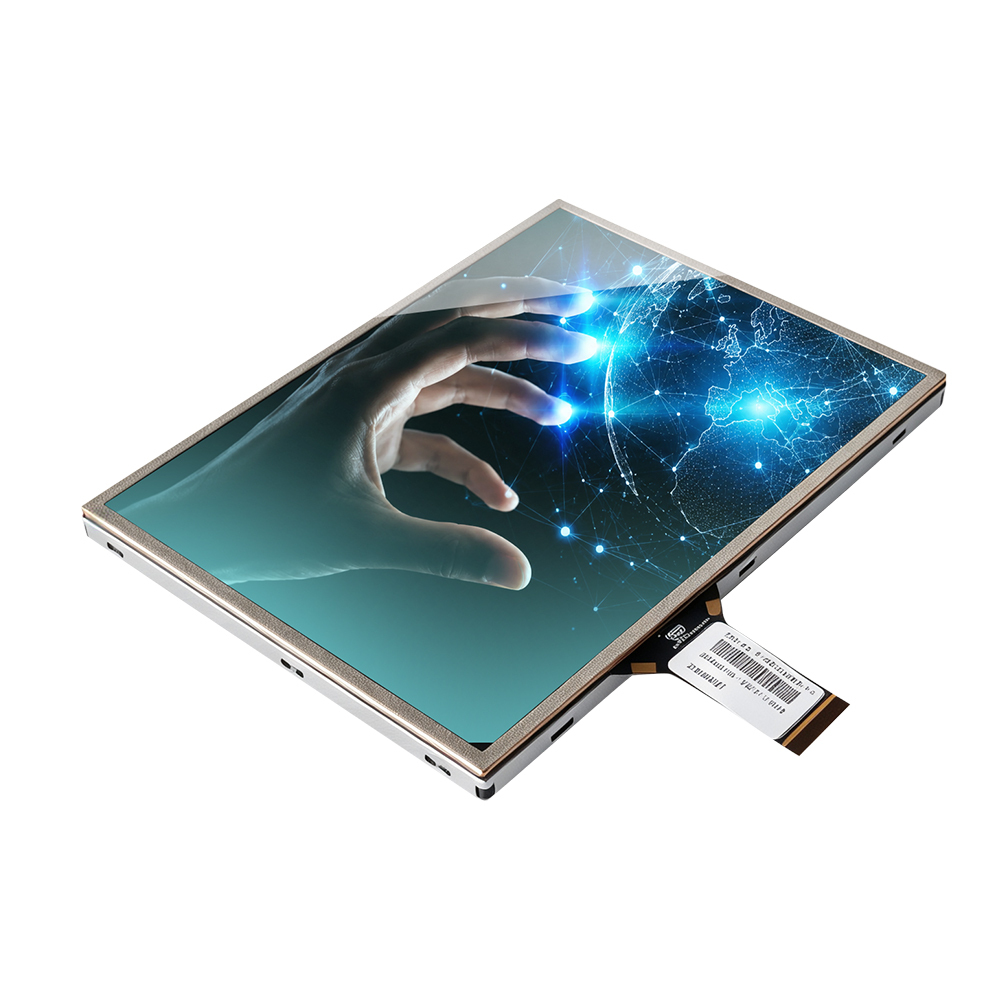

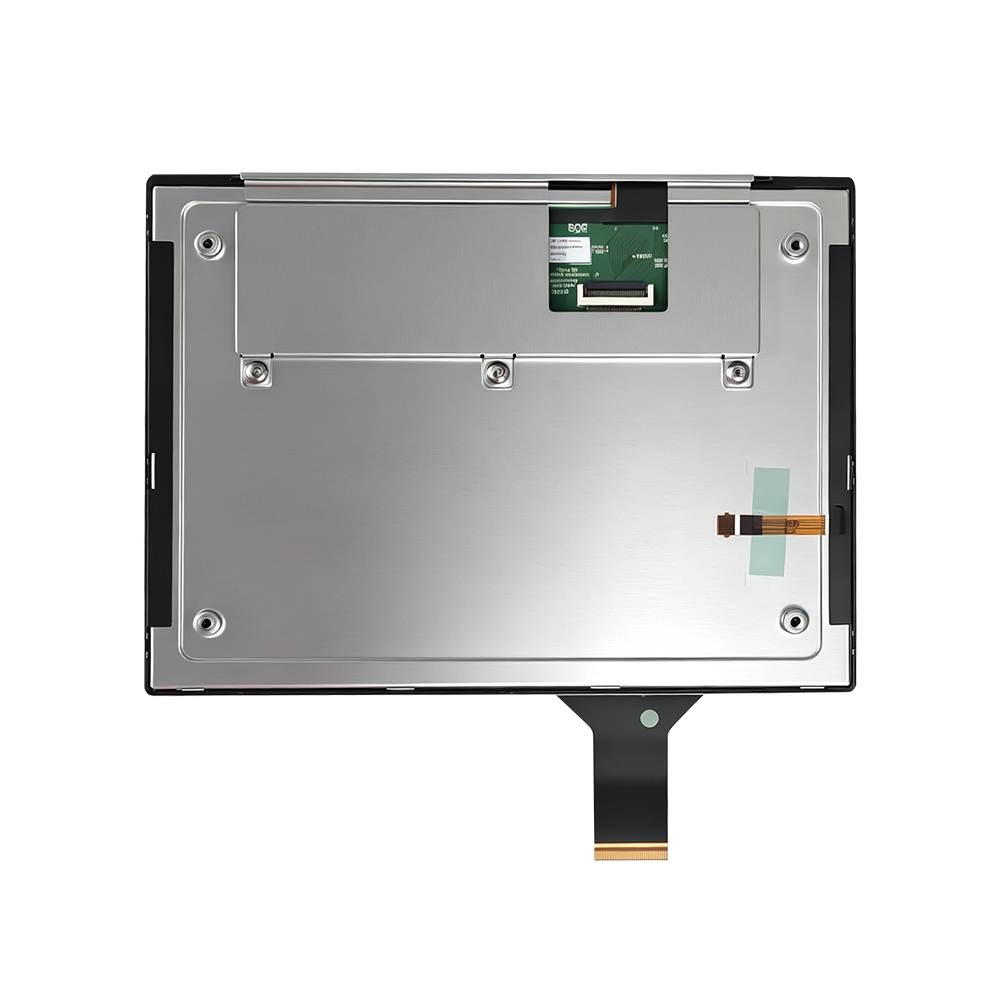

8,4-Zoll-LCD- und PCAP-Baugruppe für kompakte CNC-Bedienfelder
Diese Baugruppe kombiniert ein LCD mit einem projiziert-kapazitiven Touchsensor im 4:3-Format. Sie ist für die projektbezogene Integration in Maschinenbedienfelder vorgesehen. Auflösung, Schnittstellen, Helligkeit, Bonding-Aufbau und Umgebungsgrenzen werden nicht pauschal angenommen, sondern anhand des Hostsystems und der Einbauzeichnung freigegeben.
Passt die Baugruppe zu Ihrem CNC-Bedienfeld?
Die Diagonale allein bestätigt keine mechanische oder elektrische Kompatibilität. Vor dem Musterbau werden Einbauraum, Benutzeroberfläche, Hostboard, Signalwege und Werkstattbedingungen geprüft.
| Auswahlfrage | Status | Technische Einordnung |
|---|---|---|
| Benötigt die Benutzeroberfläche ein kompaktes 4:3-Format? | BESTÄTIGT | Das Modul besitzt eine Diagonale von 8,4 Zoll und ein Seitenverhältnis von 4:3. |
| Sollen LCD und Touchsensor als integrierte Baugruppe geliefert werden? | BESTÄTIGT | Ja. Das LCD ist Bestandteil der Baugruppe. |
| Soll ein vorhandenes 8,4-Zoll-Panel direkt ersetzt werden? | PRÜFEN | Außenmaß, aktive Fläche, Auflösung, Pinbelegung, Versorgung, Befestigung und Touchprotokoll müssen verglichen werden. |
| Werden bestimmte Bild- oder Touchschnittstellen benötigt? | DEFINIEREN | Beide Signalwege werden anhand des CNC-Hosts und der freigegebenen LCD-Konfiguration festgelegt. |
| Wird mit Arbeitshandschuhen oder Kühlschmierstoffrückständen bedient? | VALIDIEREN | Handschuh, Deckglas, Flüssigkeit und Touchparameter müssen im Zielgerät geprüft werden. |
| Wird eine bestimmte IP-, IK-, EMV- oder ESD-Leistung verlangt? | VALIDIEREN | Die Bewertung erfolgt am vollständigen Aufbau aus Modul, Dichtung, Gehäuse, Kabeln und Erdung. |
| Soll die Baugruppe sicherheitsgerichtete Maschinenfunktionen übernehmen? | AUSSERHALB | Die Baugruppe ist kein sicherheitsgerichtetes Steuer- oder Not-Halt-Bauteil. |

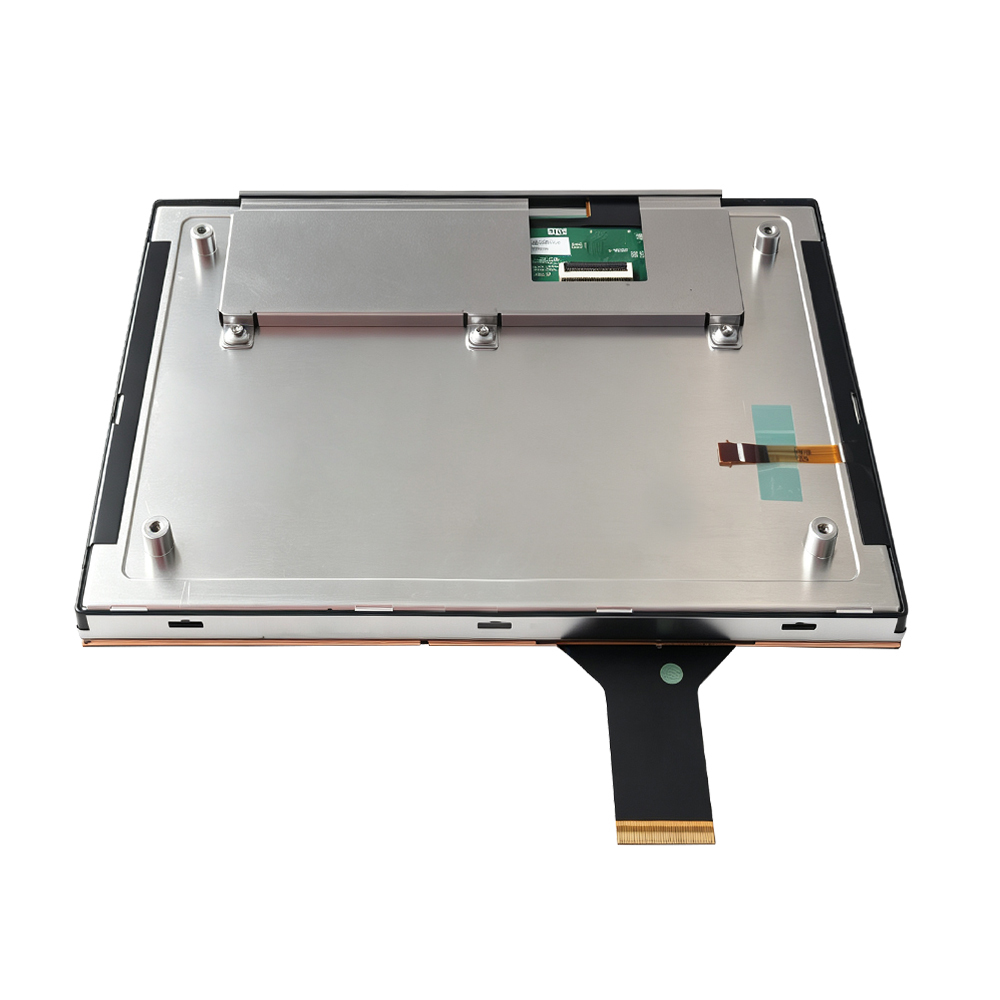

Bildsignal und Touchdaten werden getrennt angebunden
Die Anzeige des CNC-Hostsystems und die Übertragung der Berührungskoordinaten verwenden unterschiedliche Signalpfade. Die konkreten Schnittstellen sind vor der LCD- und Controllerfreigabe festzulegen.
LCD-Bildpfad
Dieser Pfad überträgt die grafische Benutzeroberfläche zum LCD. LCD-Modell, Auflösung, Versorgung und Bildschnittstelle werden anhand des Hostboards bestätigt.
PCAP-Touchpfad
Dieser Pfad überträgt Berührungskoordinaten. Controller, Protokoll, Anschluss, Kabellänge und Betriebssystemkompatibilität werden projektspezifisch definiert.
Welche CNC-Bedingungen müssen vor der Freigabe geprüft werden?
| Maschinenbedingung | Mögliches Fehlverhalten | Benötigte Projekteingabe | Validierung |
|---|---|---|---|
| Servoantrieb, Spindelmotor oder Frequenzumrichter | Fehlauslösung, Koordinatensprung oder instabile Touchreaktion | Störquellen, Erdung, Gehäuse, Kabelweg und Netzteil | Touchprüfung bei laufender Maschine |
| Kühlschmierstoff, Öl oder Reinigungsmittel | Materialangriff oder unbeabsichtigte Bedienung | Stoffbezeichnung, Konzentration, Kontaktzeit und Reinigungszyklus | Material- und Funktionsprüfung nach definiertem Prüfplan |
| Arbeitshandschuhe | Ausbleibende oder ungleichmäßige Toucherkennung | Handschuhmaterial, Dicke und Bedienablauf | Prüfung mit dem tatsächlich eingesetzten Handschuh |
| Metallisches Bediengehäuse | Kapazitive Kopplung und erhöhtes Störsignal | 3D-Aufbau, Massekonzept und Sensorabstand | Systemprüfung mit finaler Montage |
| Montagedruck, Vibration und FPC-Biegung | Mechanische Spannung, Kontaktunterbrechung oder FPC-Schaden | 2D-/3D-Zeichnung, Toleranzen, Befestigung und Einbautiefe | DFM-Prüfung und Musterbewertung |
Bestätigte Produktdaten und offene Projektfreigaben
| Status | Merkmal | Angabe |
|---|---|---|
| BESTÄTIGT | Produktart | Integrierte LCD- und PCAP-Touchbaugruppe |
| BESTÄTIGT | Displaydiagonale | 8,4 Zoll / 8.4 inch / 21,3 cm |
| BESTÄTIGT | Seitenverhältnis | 4:3 |
| BESTÄTIGT | Touchtechnologie | Projected Capacitive Touch, PCAP |
| DEFINIEREN | LCD-Modell, Auflösung und Helligkeit | Nach Benutzeroberfläche, Hostboard und Beleuchtungsbedingungen |
| DEFINIEREN | Bild- und Touchschnittstellen | Nach Hostsystem, Betriebssystem, Kabellänge und LCD-Auswahl |
| DEFINIEREN | Deckglas | Kontur, Stärke, Druck, Öffnungen und Kanten nach Zeichnung |
| DEFINIEREN | Bonding-Aufbau | Nach optischen, mechanischen, wartungsbezogenen und wirtschaftlichen Anforderungen |
| VALIDIEREN | Betriebstemperatur | Nach ausgewähltem LCD, Controller und vereinbartem Prüfplan |
| VALIDIEREN | Frontschutz und Störfestigkeit | Im vollständigen Gehäuse- und Maschinensystem |
| VEREINBAREN | MOQ und Lieferzeit | Nach BOM, Zeichnung, Musterumfang, Tests und Jahresbedarf |
Vorgesehene CNC-Integrationsszenarien
Integration einer 4:3-Bedienanzeige für Achspositionen, Werkzeugdaten, Programmwahl, Maschinenstatus und Wartungsseiten. Hostsystem und Benutzeroberfläche werden kundenseitig bereitgestellt.
Einbau in ein Maschinenpanel mit begrenzter Frontfläche. Auflösung, Einbaumaße und Touchbedienung müssen mit der vorhandenen Steuerungsoberfläche abgeglichen werden.
Bedienkomponente für Parameter, Prozessstatus, Alarmmeldungen und Wartungsinformationen. Kühlschmierstoff, Handschuhe und elektrische Störquellen werden projektbezogen bewertet.
Entwicklung einer neuen Baugruppe für ein abgekündigtes Panel. Eine Austauschbarkeit wird erst nach Vergleich von Mechanik, Auflösung, Versorgung, Schnittstellen und Touchprotokoll bestätigt.
Projekteingaben und technische Lieferunterlagen
Vom Kunden benötigt
- Frontausschnitt sowie 2D-/3D-Einbauzeichnung
- Datenblatt des vorhandenen LCDs oder Hostboards
- Benötigte Bild- und Touchschnittstelle
- Versorgung, Kabellänge und Anschlussposition
- Motoren, Umrichter, Netzteile und Erdungskonzept
- Kühlschmierstoff und Reinigungsmittel
- Arbeitshandschuh und Bedienablauf
- Musterbedarf, Jahresmenge und Zieltermin
Nach vereinbartem Projektumfang
- DFM-Ergebnis und dokumentierte Konstruktionsrisiken
- Freigegebene 2D-Zeichnung und Produktspezifikation
- Stecker-, Pin- und Signaldefinition
- Dokumentierter Touch-Firmwarestand
- Musterprüfprotokoll
- Projektbezogener Zuverlässigkeitsbericht
- BOM-Freigabe und vereinbarte Änderungssteuerung
Produkt- und Sicherheitsgrenze
Die Baugruppe ist eine Anzeige- und nicht sicherheitsgerichtete Touch-Eingabekomponente. Sie ist kein CNC-Controller, kein Panel-PC, kein vollständiges Maschinenbedienpult und kein fertiger Monitor mit Gehäuse und Netzteil.
Sicherheitsgerichtete Funktionen wie Not-Halt, Zustimmtaster, Betriebsartenwahl und Schutzraumfreigabe müssen außerhalb dieser Baugruppe entsprechend dem Sicherheitskonzept der vollständigen Maschine umgesetzt und validiert werden.
Technische Informationen für die Projektplanung
FAQ zur 8,4-Zoll-CNC-Integration
Enthält die Baugruppe ein LCD?
Ja. Die Baugruppe integriert ein LCD und einen projiziert-kapazitiven Touchsensor. Sie ist weder ein separates Touchsensorglas ohne LCD noch ein vollständiger CNC-Rechner oder Monitor mit Gehäuse und Netzteil.
Welche Auflösung besitzt die 8,4-Zoll-Baugruppe?
Die Auflösung ist noch nicht festgelegt. Das Seitenverhältnis 4:3 bestimmt keine Pixelauflösung. LCD und Auflösung werden anhand der CNC-Benutzeroberfläche, des Hostboards und der freigegebenen BOM ausgewählt.
Kann sie ein vorhandenes 8,4-Zoll-CNC-Panel direkt ersetzen?
Nicht allein aufgrund der Diagonale. Außenmaß, aktive Fläche, Auflösung, Pinbelegung, Versorgung, Befestigung, Bildschnittstelle und Touchprotokoll müssen vor einer Austauschfreigabe verglichen werden.
Wie werden Bildsignal und Touchdaten angeschlossen?
Bildsignal und Touchdaten verwenden getrennte Signalwege. Die jeweiligen Schnittstellen werden nach Hostsystem und LCD-Auswahl festgelegt. Wird USB für Touch gewählt, bedeutet dies nicht, dass USB auch das Videosignal überträgt.
Kann die Bedienung mit Arbeitshandschuhen erfolgen?
Eine entsprechende Abstimmung kann projektbezogen geprüft werden. Eine Freigabe erfolgt jedoch nur mit dem tatsächlich eingesetzten Handschuh, dem finalen Deckglas, der vorgesehenen Montage und der realen Maschinenumgebung.
Ist die Front gegen Kühlschmierstoff, Öl und Metallstaub geschützt?
Für die einzelne Baugruppe wird kein pauschaler Schutzgrad behauptet. Frontschutz und Stoffbeständigkeit hängen von Deckglas, Dichtung, Gehäuse, Montage sowie vom konkreten Stoff und Kontaktzyklus ab.
Ist Optical Bonding standardmäßig enthalten?
Nein, ein bestimmter Bonding-Aufbau wurde noch nicht festgelegt. Die Auswahl erfolgt anhand der optischen Anforderungen, der mechanischen Konstruktion, der Wartungsstrategie und des freigegebenen Projektumfangs.
Kann die Touchfunktion für Not-Halt oder andere Sicherheitsbefehle verwendet werden?
Für diese Baugruppe wird keine sicherheitsgerichtete Funktion beansprucht. Not-Halt, Zustimmtaster, Betriebsartenwahl und andere Sicherheitsfunktionen müssen durch dafür ausgelegte und validierte Komponenten der vollständigen Maschine umgesetzt werden.
Wie werden MOQ, Musterzeit und Serienlieferzeit festgelegt?
Diese Angaben werden nach Auswahl des LCDs, Freigabe von BOM und Deckglaszeichnung, Definition des Touchcontrollers, Festlegung des Prüfplans sowie Angabe von Musterbedarf und erwarteter Jahresmenge bestätigt.
CNC-Integrationsprüfung für Ihr 8,4-Zoll-Projekt starten
Senden Sie uns die Einbauzeichnung, das Datenblatt des vorhandenen LCDs oder Hostboards, die benötigten Schnittstellen sowie Angaben zu Handschuhen, Kühlschmierstoffen, Temperatur und elektrischen Störquellen. Ever Glory prüft die mechanische, elektrische und touchseitige Machbarkeit und erstellt eine projektbezogene Musterkonfiguration.
