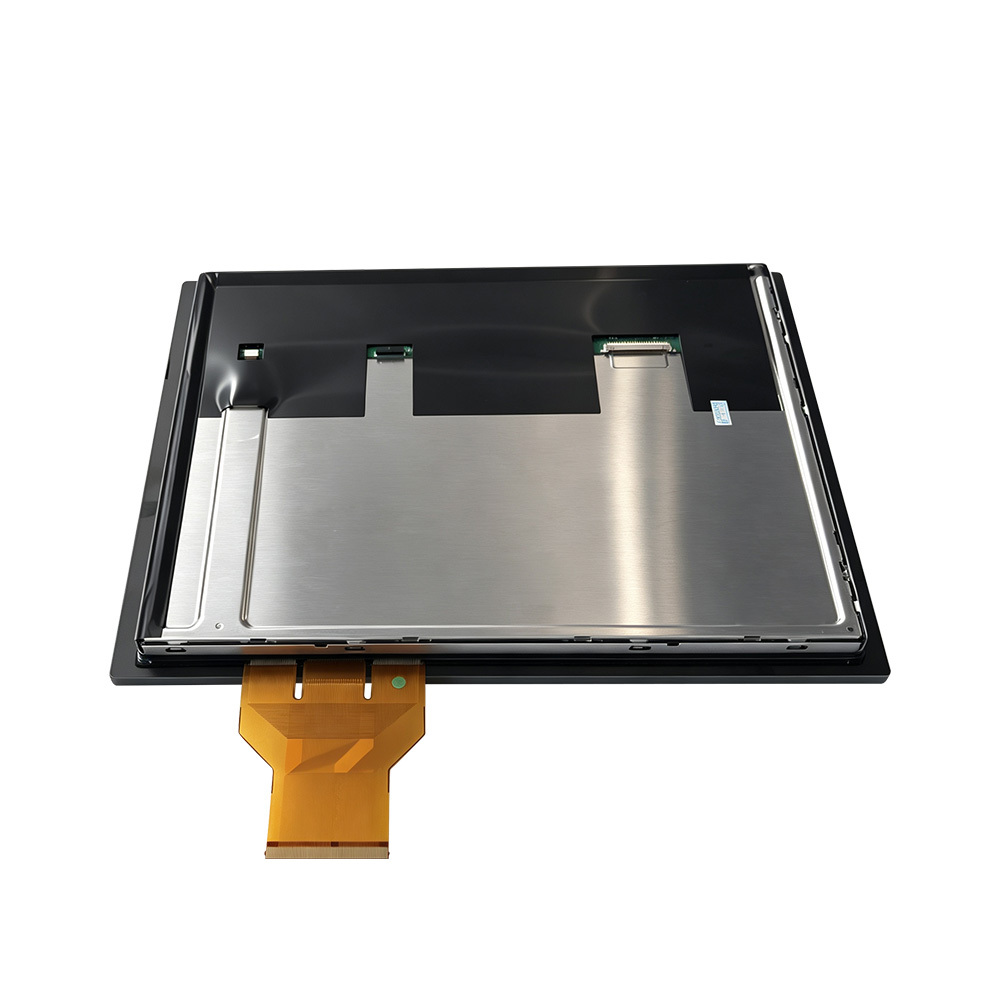

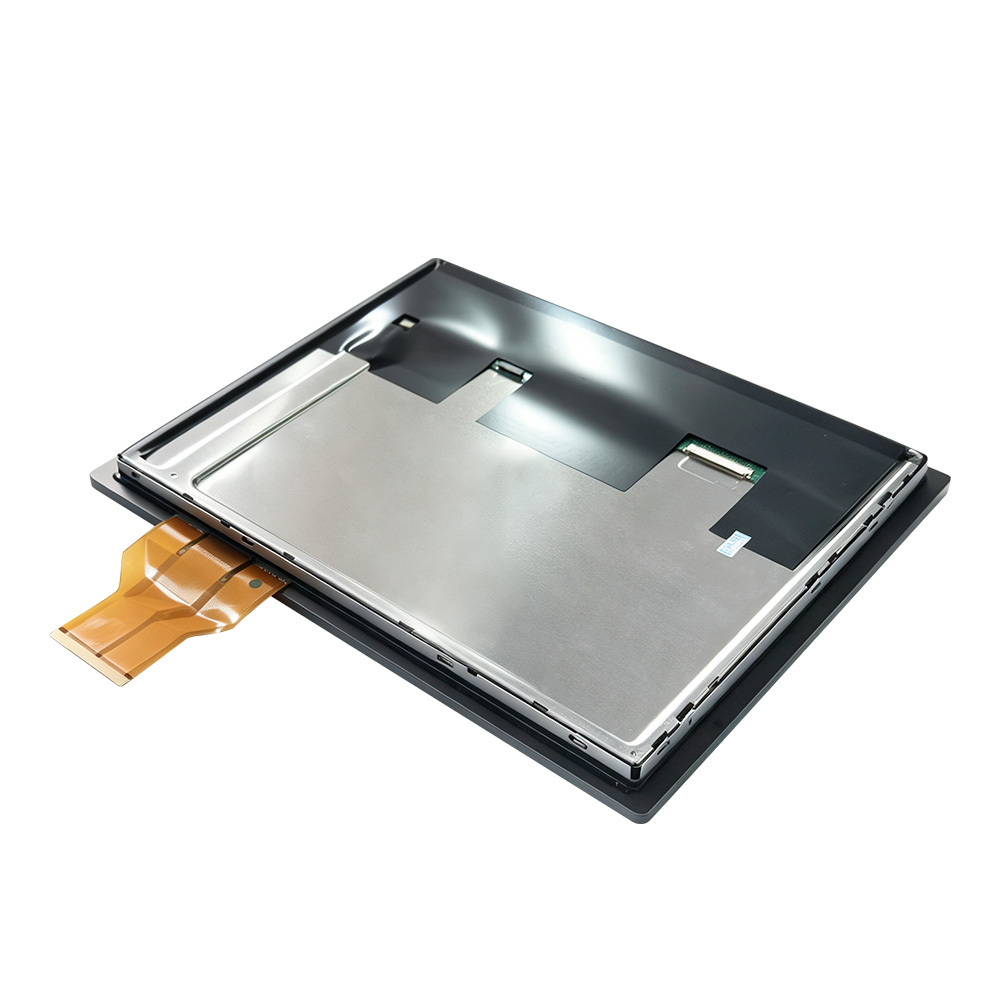

Industrie Touch Display 12,1 Zoll im 4:3-Format mit Optical Bonding
Dieses Industrie Touch Display ist ein kundenspezifisches 12,1-Zoll-PCAP-Touch-Display-Modul mit TFT-LCD, LED-Hintergrundbeleuchtung und vollflächigem Optical Bonding. Das 4:3-Format eignet sich besonders für Maschinensteuerungen, industrielle HMI-Systeme, Prüfgeräte, Gebäudeautomation und bestehende Gerätekonstruktionen mit klassischem 4:3-Ausschnitt.
Deckglas, Touchcontroller, FPC, Anschlüsse, Display-Schnittstelle, Touch-Schnittstelle und Oberflächenbehandlung werden entsprechend der Kundenzeichnung und dem Hostsystem konfiguriert. Weitere Baugrößen finden Sie unter kapazitive Touch-Display-Module mit LCD .
Industrie Touch Display auf einen Blick
Wie ist das 12,1-Zoll-Modul aufgebaut?
Technische Spezifikationen und Projektoptionen
| Produkttyp | Industrie-PCAP-Touch-Display-Modul mit LCD |
|---|---|
| Bildschirmdiagonale | 12,1 Zoll |
| Seitenverhältnis | 4:3 |
| Displaytechnologie | TFT-LCD mit LED-Hintergrundbeleuchtung |
| Touchtechnologie | Projected Capacitive Touch, PCAP |
| Bonding-Verfahren | Vollflächiges Optical Bonding |
| Native Auflösung | Nach ausgewählter 12,1-Zoll-LCD-Spezifikation |
| Helligkeit | Nach Umgebungslicht und freigegebener LCD-Konfiguration |
| Display-Schnittstelle | Projektbezogen nach LCD und Hostsystem |
| Touch-Schnittstelle | Projektbezogen nach Touchcontroller und Hostsystem |
| Touchpunkte | Nach ausgewähltem Touchcontroller |
| Deckglas | Kundenspezifische Außenkontur, Stärke, Bedruckung, Bohrungen, Ausschnitte und transparente Fenster |
| Oberflächenoptionen | AG, AR oder AF entsprechend den Projektanforderungen |
| Betriebstemperatur | Nach freigegebener LCD-, Backlight- und Controller-BOM |
| Frontschutz | Zusammen mit Deckglas, Dichtung, Kundengehäuse und Einbau definiert |
| EMV- und ESD-Anforderungen | Mit Netzteil, Erdung, Gehäuse und vollständigem Gerät zu validieren |
| Fertigungsmodell | OEM- und ODM-Projektfertigung |
Warum eignet sich das 4:3-Format für industrielle HMI-Systeme?
Vertikal strukturierte Bedienoberflächen
Das 4:3-Format eignet sich für Maschinenparameter, Alarmtabellen, numerische Eingabefelder und vertikal angeordnete Bedienelemente.
Bestehende Geräteausschnitte
Viele industrielle Maschinen und ältere HMI-Systeme wurden für 4:3-Displays entwickelt. Das Format erleichtert die Integration in bestehende Frontplatten.
Kompakte Anlagenintegration
Ein 12,1-Zoll-Display bietet mehr Bedienfläche als kleinere Embedded Displays, benötigt jedoch weniger Platz als großformatige Bedienmonitore.
Welche Vorteile bietet das Optical Bonding?
Beim vollflächigen Optical Bonding wird der konstruktive Luftspalt zwischen PCAP-Touchscreen und LCD mit einem optisch transparenten Bonding-Material ausgefüllt.
Reduzierte interne Reflexionen
Der Wegfall des Luftspalts reduziert Reflexionen an der inneren Grenzfläche zwischen Touchscreen und LCD.
Geringere Touch-Parallaxe
Bild und Touchoberfläche erscheinen näher beieinander, was die Bedienung kleiner Schaltflächen und Eingabefelder unterstützt.
Kein offener Zwischenraum
Die verbundene Konstruktion verringert das Risiko, dass Staub oder Feuchtigkeit zwischen Touchscreen und LCD gelangt.
Kompakte Modulbaugruppe
PCAP-Touchscreen und LCD werden als eine mechanisch verbundene Baugruppe in das Kundengerät integriert.
Definierte optische Struktur
Bonding-Material, Deckglas und LCD werden entsprechend der freigegebenen optischen Konfiguration festgelegt.
Geeignet für feste Geräteintegration
Die verklebte Baugruppe unterstützt die Integration in Maschinenfronten, Bedienkonsolen und geschlossene Gerätegehäuse.
Wo wird dieses Industrie Touch Display eingesetzt?
CNC- und Produktionsmaschinen
Anforderung: Maschinenstatus, Parameter, Alarme und Bedienfunktionen müssen auf einer kompakten Oberfläche dargestellt werden.
Modullösung: Das 12,1-Zoll-4:3-Format unterstützt vertikal strukturierte HMI-Seiten und bestehende Maschinenausschnitte.
SPS- und SCADA-Bedienterminals
Anforderung: Prozessdaten, Statusanzeigen und Steuerfunktionen sollen gleichzeitig sichtbar sein.
Modullösung: PCAP-Touch und kundenspezifisches Deckglas ermöglichen die Integration in ein fest montiertes Bedienpanel.
Prüf- und Messgeräte
Anforderung: Messwerte, Kurven, Tabellen und Eingabefelder benötigen eine übersichtliche Darstellung.
Modullösung: Das 4:3-Format bietet Raum für Messanzeigen und seitlich oder vertikal angeordnete Bedienfelder.
Energie- und Gebäudesteuerung
Anforderung: Anlagenzustände, Alarme und Energiekennzahlen müssen zentral bedienbar sein.
Modullösung: Das Modul kann mit projektspezifischem Deckglas und einer zum Hostsystem passenden Schnittstelle integriert werden.
Industrielle Indoor-Terminals
Anforderung: Das Display muss in eine definierte Frontplatte mit Kundenlogo, Ausschnitten und Anschlusspositionen passen.
Modullösung: Glasform, Bedruckung, FPC, Touchcontroller und Befestigung werden anhand der Zeichnung angepasst.
Ersatz bestehender 4:3-HMI-Anzeigen
Anforderung: Ein älteres 4:3-Gerät soll aktualisiert werden, ohne das vollständige Gehäuse neu zu konstruieren.
Modullösung: Außenkontur, aktive Fläche, Befestigung und Schnittstellen werden mit der vorhandenen Konstruktion abgeglichen.
Welche Eigenschaften können kundenspezifisch angepasst werden?
Mechanische und optische Anpassung
- Deckglasform und Außenabmessungen
- Deckglasstärke und Kantenbearbeitung
- Randdruck, Farbe, Symbole und Kundenlogo
- Bohrungen und kundenspezifische Ausschnitte
- AG-, AR- oder AF-Oberflächenbehandlung
- Dichtungs-, Befestigungs- und Einbaukonstruktion
Elektrische und Touch-Anpassung
- Touchcontroller und Firmware-Abstimmung
- Touch-Schnittstelle und Steckverbinder
- LCD-Schnittstelle nach Hostsystem
- FPC-Form, Länge und Anschlussposition
- Handschuh- und Feuchtigkeitsabstimmung
- Systembezogene EMV-Optimierung
Ever Glory unterstützt OEM- und ODM-Industrie-Display-Projekte von der technischen Anforderungsprüfung über DFM und Zeichnungsfreigabe bis zur Musterfertigung und Serienplanung.
Touch-Display-Modul mit LCD oder Touchpanel ohne LCD?
Dieses Produkt: Touch-Display-Modul mit LCD
Wählen Sie dieses Produkt, wenn PCAP-Touchscreen, TFT-LCD, Hintergrundbeleuchtung und Optical Bonding als integrierte Baugruppe geliefert werden sollen.
Alternative: Kapazitives Touchpanel ohne LCD
Wenn bereits ein freigegebenes LCD vorhanden ist und nur Deckglas, Touchsensor, FPC und Touchcontroller benötigt werden, wählen Sie ein kapazitives Touchpanel ohne LCD .
Verwandte Produkte und technische Ressourcen
Häufig gestellte Fragen
Was ist ein Industrie Touch Display?
Ein Industrie-Touch-Display ist eine für die Geräteintegration entwickelte Baugruppe aus Touchscreen und LCD. Dieses Produkt enthält einen 12,1-Zoll-PCAP-Touchscreen, TFT-LCD, LED-Hintergrundbeleuchtung und vollflächiges Optical Bonding.
Enthält dieses 12,1-Zoll-Modul ein LCD?
Ja. Es handelt sich um ein vollständiges Touch-Display-Modul mit LCD. Es ist kein separates Touchpanel und kein reines Touch-Sensorglas.
Warum wird ein 4:3-Format verwendet?
Das 4:3-Format eignet sich für vertikal strukturierte Maschinenoberflächen, Messwertanzeigen, Alarmtabellen und bestehende industrielle Geräteausschnitte.
Welche Vorteile bietet das Optical Bonding?
Optical Bonding entfernt den konstruktiven Luftspalt zwischen Touchscreen und LCD. Dadurch werden interne Reflexionen und Touch-Parallaxe reduziert und ein offener Zwischenraum zwischen den Komponenten vermieden.
Welche Auflösung und Schnittstellen besitzt das Modul?
Auflösung, Display-Schnittstelle und Touch-Schnittstelle werden nach ausgewähltem LCD, Touchcontroller und Kundensystem bestätigt. Ohne freigegebene Spezifikation werden keine festen Werte angegeben.
Kann das Deckglas angepasst werden?
Ja. Außenabmessungen, Stärke, Randdruck, Farbe, Logo, Symbole, Bohrungen, Ausschnitte und Oberflächenbehandlung können anhand der freigegebenen Kundenzeichnung angepasst werden.
Ist das Modul für Außenanwendungen geeignet?
Eine Outdoor-Konfiguration erfordert die Auswahl einer geeigneten Helligkeit, Temperaturklasse, Oberflächenbehandlung, UV-Beständigkeit und Gehäuseabdichtung. Diese Eigenschaften sind projektspezifisch und müssen im vollständigen Gerät validiert werden.
Welche Angaben werden für ein OEM-Angebot benötigt?
Bitte senden Sie Anwendung, Gerätezeichnung, erforderliche Auflösung, Helligkeit, Display- und Touch-Schnittstellen, Temperaturbereich, Deckglasanforderungen, Jahresbedarf und gewünschten Mustertermin.
Kundenspezifisches Industrie Touch Display anfragen
Senden Sie uns Ihre Gerätezeichnung, Einbauabmessungen, Deckglasanforderungen, Hostschnittstellen, Betriebsbedingungen, Projektmenge und den gewünschten Mustertermin. Unser Engineering-Team prüft DFM, Optical Bonding, Touchcontroller, LCD-Auswahl und Anschlusskonfiguration.
Technische Zeichnung, Spezifikation oder Muster anfordern
