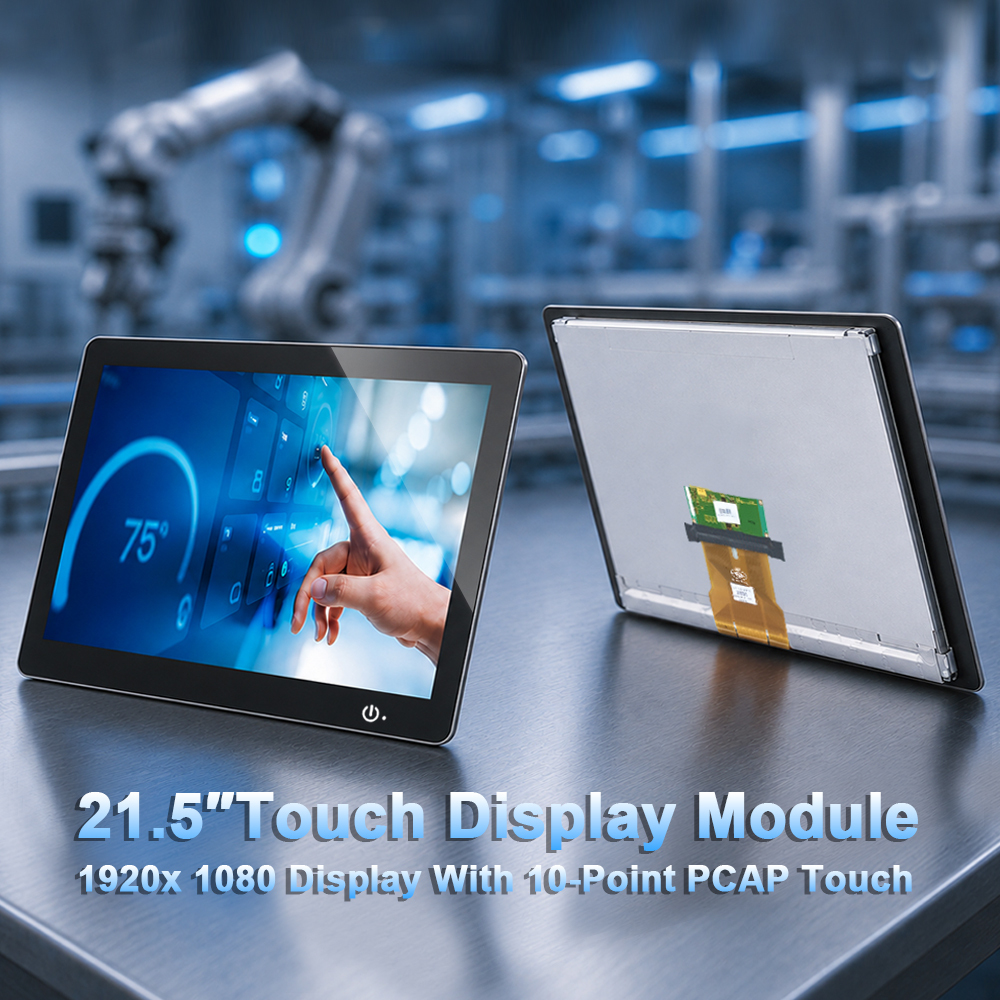

Kundenspezifischer PCAP Touchscreen 21,5 Zoll mit LCD und Optical Bonding

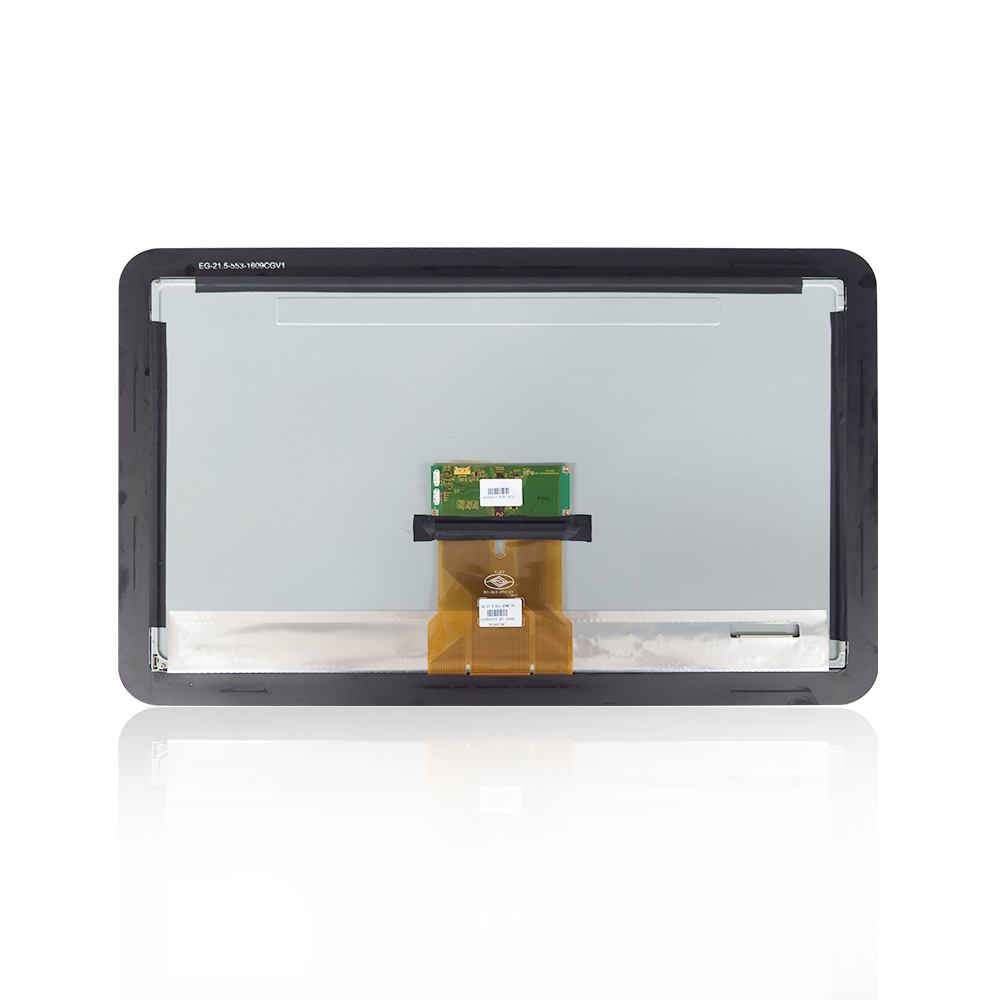

Ein kundenspezifischer PCAP Touchscreen für industrielle OEM- und ODM-Projekte: Das Modul EG-21.5-553-QTMZ-V1 kombiniert einen projiziert-kapazitiven Touchscreen mit dem 21,5-Zoll-Full-HD-LCD LM215WF3-SLS2 von LG Display. Touchscreen und LCD werden vollflächig optisch verklebt, sodass kein konstruktiver Luftspalt zwischen den Komponenten verbleibt.

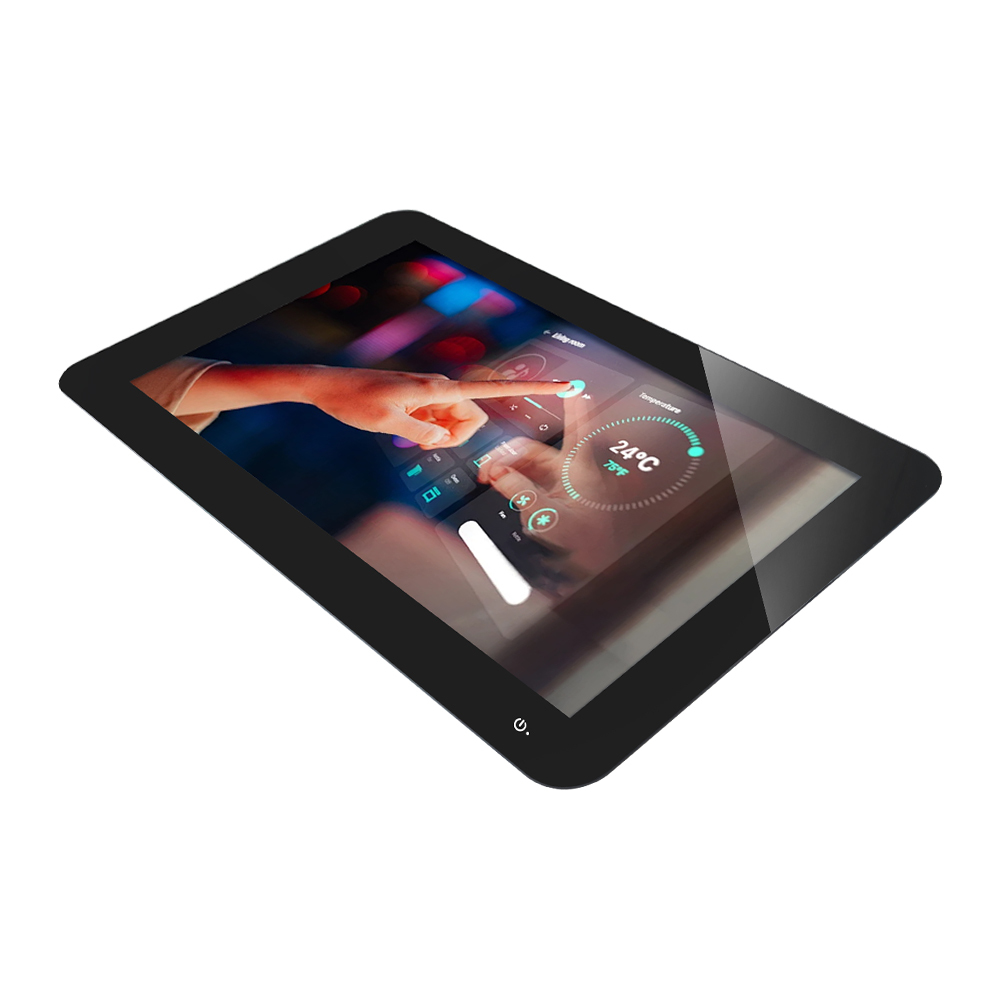

Das Modul ist für industrielle HMI-Systeme, Maschinensteuerungen, Prüfgeräte, Indoor-Kiosksysteme, Gebäudeautomation und kundenspezifische Bedienterminals vorgesehen. Es gehört zur Produktlinie kundenspezifische PCAP-Touch-Display-Module mit LCD .
Technische Übersicht des kundenspezifischen PCAP Touchscreens
Was ist in diesem PCAP-Touch-Display-Modul enthalten?
Integrierte Komponenten
- Kundenspezifisches Deckglas
- Projiziert-kapazitiver PCAP-Touchscreen
- USB-Touchcontroller
- Vollflächiges Optical Bonding
- LG Display LM215WF3-SLS2 TFT-LCD
- WLED-Hintergrundbeleuchtung
- Touch- und LCD-Anschlüsse
Nicht Bestandteil des Moduls
- Kein vollständiger Touchmonitor
- Kein Monitorgehäuse
- Kein HDMI-, DisplayPort- oder USB-Videoeingang
- Kein Panel-PC oder integrierter Computer
- Kein separates Touch-Sensorglas ohne LCD
- Kein externer LED-Treiber
Technische Spezifikationen
| Ever-Glory-Modulmodell | EG-21.5-553-QTMZ-V1 |
|---|---|
| Produkttyp | PCAP-Touch-Display-Modul mit LCD |
| Bildschirmdiagonale | 21,5 Zoll |
| Seitenverhältnis | 16:9 |
| Modulaufbau | PCAP-Touchscreen plus TFT-LCD |
| Bonding-Verfahren | Vollflächiges Optical Bonding |
| Touchtechnologie | Projected Capacitive Touch, PCAP |
| Touch-Schnittstelle | USB; ausschließlich für Touch-Daten |
| LCD-Hersteller | LG Display |
| LCD-Modell | LM215WF3-SLS2 |
| Native Auflösung | 1920 × 1080 Pixel, Full HD |
| Displaytechnologie | IPS TFT-LCD |
| Typische Helligkeit | 250 cd/m² |
| Typisches Kontrastverhältnis | 1000:1 |
| Typischer Betrachtungswinkel | 89°/89°/89°/89°, CR ≥ 10 |
| Unterstützte Farben | 16,7 Millionen |
| Aktive LCD-Fläche | 476,064 × 267,786 mm |
| LCD-Außenabmessungen | 497,6 × 292,2 × 11,0 mm |
| LCD-Signalschnittstelle | LVDS, 2 Kanal, 8 Bit, 30-polig |
| Typische LCD-Eingangsspannung | 5,0 V |
| Hintergrundbeleuchtung | WLED; externer LED-Treiber erforderlich |
| Typische Lebensdauer der Hintergrundbeleuchtung | 30.000 Stunden |
| LCD-Betriebstemperatur | 0 °C bis +50 °C |
| LCD-Lagertemperatur | −20 °C bis +60 °C |
| Fertigungsmodell | OEM- und ODM-Projektfertigung |
Welche Vorteile bietet das Optical Bonding?
Beim Optical Bonding wird der Zwischenraum zwischen PCAP-Touchscreen und LCD vollständig mit einem optisch transparenten Klebstoff ausgefüllt. Dadurch entsteht kein konstruktiver Luftspalt zwischen den Komponenten.
Weniger interne Reflexionen
Die vollflächige Verklebung reduziert Reflexionen an der Grenzfläche zwischen Touchscreen und LCD.
Verbesserter wahrgenommener Kontrast
Die Verringerung interner Reflexionen verbessert die wahrgenommene Darstellung unter heller Innenbeleuchtung.
Geschlossene Zwischenlage
Ohne konstruktiven Luftspalt sinkt das Risiko von Staub- oder Feuchtigkeitseintritt zwischen Touchscreen und LCD.
Mechanisch verbundene Baugruppe
Touchscreen und LCD bilden nach der Verklebung eine kompakte, mechanisch verbundene Modulbaugruppe.
Reduzierte Touch-Parallaxe
Der geringere optische Abstand zwischen Bild und Touchoberfläche unterstützt die Bedienung kleiner Schaltflächen und Menüs.
Kompakter Modulaufbau
Die verklebte Einheit vereinfacht die Integration in kundenspezifische Frontplatten und Bedienterminals.
Wie werden Touch-Daten und LCD-Bildsignal übertragen?
Für welche Projekte eignet sich ein kundenspezifischer PCAP Touchscreen?
Eine kundenspezifische PCAP-Touchscreen-Lösung wird eingesetzt, wenn ein Standard-Touchmonitor mechanisch, elektrisch oder optisch nicht zum vorgesehenen Gerät passt. Bei diesem 21,5-Zoll-Modul können Deckglas, Randdruck, Touchcontroller, USB-Anschluss, FPC, Oberflächenbehandlung und Einbaukonstruktion entsprechend der Gerätezeichnung angepasst werden.
Industrielle HMI-Systeme
Die Full-HD-Auflösung und das 16:9-Format bieten Platz für Prozessbilder, Alarme, Maschinenparameter und Bedienfelder.
Maschinen- und Anlagensteuerungen
Geeignet für fest montierte Bedienpanels in Maschinen, Anlagen und Automatisierungssystemen für Innenbereiche.
Prüf- und Messsysteme
Die große aktive Fläche eignet sich für Messwerte, Kurven, Statusanzeigen und mehrere gleichzeitig sichtbare Bedienbereiche.
Indoor-Kiosksysteme
Geeignet für Check-in-, Informations-, Bestell- und Selbstbedienungsterminals in kontrollierten Innenumgebungen.
Gebäude- und Energiesteuerungen
Das 16:9-Format unterstützt Übersichten mit Gebäudeplänen, Energiekennzahlen, Alarmen und Steuerfunktionen.
Kundenspezifische Bedienterminals
Deckglas, Touchcontroller, USB-Verbindung und Einbaukonstruktion können an das jeweilige Gerät angepasst werden.
Weitere Lösungen für Maschinensteuerung und Automatisierung finden Sie unter industrielle Touch-Display-Module für HMI-Systeme .
Welche Eigenschaften können angepasst werden?
Mechanische und optische Anpassung
- Deckglasform und Außenabmessungen
- Deckglasstärke und Kantenbearbeitung
- Randdruck, Farbe und Kundenlogo
- Bohrungen und kundenspezifische Ausschnitte
- AG-, AR- oder AF-Oberflächenbehandlung
- Dichtungs-, Befestigungs- und Einbaukonstruktion
Touch- und Anschlussanpassung
- Touchcontroller und Firmware-Abstimmung
- USB-Kabellänge und Steckverbinder
- FPC-Form und Anschlussposition
- Abstimmung für definierte Handschuhe
- Abstimmung für definierte Feuchtigkeitsbedingungen
- Systembezogene Störfestigkeitsoptimierung
Ever Glory unterstützt OEM- und ODM-Touchscreen-Projekte von der Anforderungsprüfung über Zeichnungsfreigabe und Musterfertigung bis zur Serienplanung.
Touch-Display-Modul mit LCD oder Touchpanel ohne LCD?
Dieses Produkt: Touch-Display-Modul mit LCD
Wählen Sie dieses Produkt, wenn PCAP-Touchscreen, LG-LCD und Optical Bonding als integrierte Baugruppe geliefert werden sollen.
Weitere Modelle: kapazitive Touch-Display-Module mit LCD .
Alternative: Kapazitives Touchpanel ohne LCD
Wenn bereits ein qualifiziertes LCD vorhanden ist und nur Deckglas, Touchsensor, FPC und Touchcontroller benötigt werden, wählen Sie ein kapazitives Touchpanel ohne LCD .
Verwandte Touch-Display-Produkte und Lösungen
Häufig gestellte Fragen
Was ist ein kundenspezifischer PCAP Touchscreen?
Ein kundenspezifischer PCAP-Touchscreen ist eine projiziert-kapazitive Touchlösung, deren Deckglas, Abmessungen, Druck, Anschlüsse, Touchcontroller, Firmware und Einbaukonstruktion an ein bestimmtes OEM- oder ODM-Gerät angepasst werden. Dieses Produkt enthält zusätzlich ein optisch verklebtes 21,5-Zoll-LCD.
Enthält dieses 21,5-Zoll-Modul ein LCD?
Ja. Das Modul enthält den PCAP-Touchscreen und das LG Display LM215WF3-SLS2 IPS-TFT-LCD. Touchscreen und LCD sind vollflächig optisch miteinander verklebt.
Überträgt USB auch das LCD-Bildsignal?
Nein. USB überträgt ausschließlich Touch-Daten. Das Full-HD-Bildsignal wird separat über die 30-polige Zweikanal-LVDS-Schnittstelle übertragen.
Ist das Modul ein vollständiger Touchmonitor?
Nein. Es handelt sich um ein integriertes Touch-Display-Modul ohne Monitorgehäuse, Computer und Standard-Videoeingänge wie HDMI oder DisplayPort.
Ist das Display für direkte Sonneneinstrahlung geeignet?
Nein. Das integrierte LCD besitzt eine typische Helligkeit von 250 cd/m² und ist primär für Innenanwendungen vorgesehen. Für direkte Sonneneinstrahlung ist eine separate Hochhelligkeitskonfiguration erforderlich.
Welche Vorteile bietet das Optical Bonding?
Optical Bonding entfernt den Luftspalt zwischen PCAP-Touchscreen und LCD. Dadurch werden interne Reflexionen reduziert, die wahrgenommene Darstellung unter heller Innenbeleuchtung verbessert und das Risiko von Staub zwischen den Komponenten verringert.
Welche Betriebssysteme werden über USB unterstützt?
Die endgültige Betriebssystemkompatibilität wird anhand des eingesetzten Touchcontrollers und des Hostsystems bestätigt. Controller, Firmware und erforderliche Treiber werden während der Projektprüfung festgelegt.
Können Handschuh- und Nassbedienung unterstützt werden?
Eine projektspezifische Abstimmung ist möglich. Die Funktion muss mit Deckglas, optisch verklebtem Modul, Touchcontroller und tatsächlichem Hostsystem validiert werden.
Welche Informationen werden für ein OEM-Angebot benötigt?
Bitte senden Sie Anwendung, Gerätezeichnung, Deckglasabmessungen, Einbausituation, Hostsystem, gewünschte Touchfunktionen, erwarteten Jahresbedarf, erste Bestellmenge und gewünschten Mustertermin.
Kundenspezifischen PCAP-Touchscreen anfragen
Senden Sie uns Ihre Gerätezeichnung, Deckglasanforderungen, Einbauabmessungen, Hostschnittstellen, Betriebsbedingungen, Projektmenge und den gewünschten Mustertermin. Ever Glory unterstützt DFM-Prüfung, Zeichnungserstellung, Touchcontroller-Auswahl, Optical Bonding, Musterfertigung und Serienplanung.
Zeichnung, Muster oder OEM-Angebot anfordern
