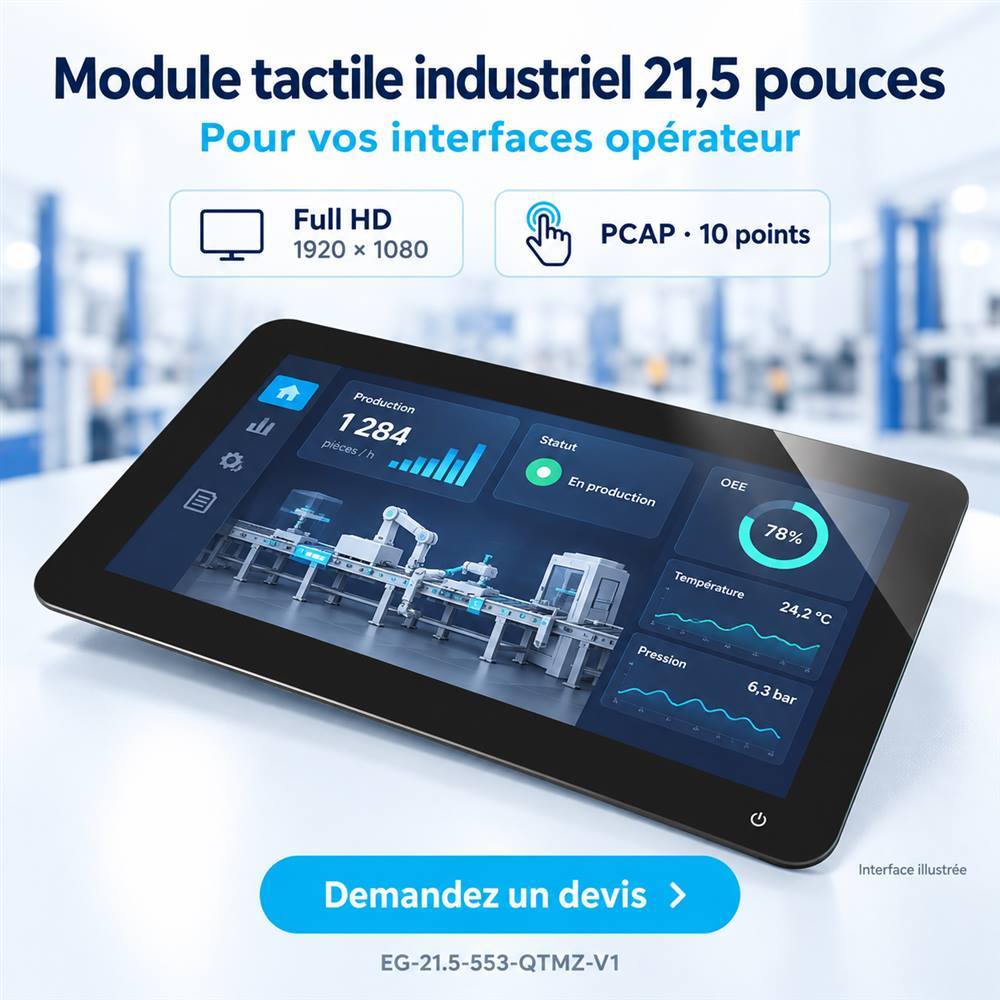

Le EG-21.5-553-QTMZ-V1 est un module écran tactile industriel de 21,5 pouces, destiné à l’intégration dans les IHM, panneaux de commande et terminaux opérateur. Il associe un affichage IPS Full HD 1920 × 1080 à une fonction tactile capacitive projetée PCAP à 10 points.
Communiquez votre application, votre plateforme hôte et les quantités prévues pour obtenir la fiche technique et un devis adapté à votre projet.
Le EG-21.5-553-QTMZ-V1 est un module d’affichage tactile destiné aux fabricants d’équipements et aux intégrateurs d’interfaces homme-machine. Il associe une dalle LCD IPS de 21,5 pouces, une résolution Full HD de 1920 × 1080 pixels et une fonction tactile capacitive projetée PCAP à 10 points.
L’affichage utilise une interface LVDS double canal, tandis que les données tactiles sont transmises par USB. Le module dispose d’un contrôleur tactile EGGKPCBA-5, d’un traitement de surface AG et d’une plage de fonctionnement de 0 à +50 °C.
Ce produit fait partie de nos modules d’affichage tactiles PCAP avec LCD pour applications industrielles. Il constitue un sous-ensemble à intégrer dans votre équipement, avec une mécanique, une alimentation et un système hôte adaptés.
Demandez un devis et la fiche technique du module EG-21.5-553-QTMZ-V1.
Les caractéristiques de la fonction tactile et celles de la dalle LCD sont présentées séparément afin de faciliter la sélection et l’intégration.
| Caractéristique | Spécification |
|---|---|
| Référence du module | EG-21.5-553-QTMZ-V1 |
| Diagonale | 21,5 pouces |
| Structure indiquée | Dalle tactile + colle + afficheur |
| Technologie tactile | Capacitif projeté — PCAP |
| Nombre de points tactiles | 10 |
| Contrôleur tactile | EGGKPCBA-5 |
| Interface tactile | USB |
| Traitement de surface tactile | AG |
| Brillance AG | 80 ± 10 |
| Haze AG | 2 à 7, selon la spécification du composant tactile |
| Graininess AG | ≤ 0,14 µm, selon la spécification du composant tactile |
| Transmission lumineuse du composant tactile | ≥ 85 % |
| Dureté de surface tactile | ≥ 7H |
| Température de fonctionnement | 0 à +50 °C |
| Température de stockage | −20 à +60 °C |
| Tolérance générale indiquée | ± 0,3 mm ; se référer au plan pour les cotes concernées |
| Matériaux | Conformes aux exigences RoHS selon la spécification fournie |
| Caractéristique | Spécification |
|---|---|
| Dalle LCD de référence | LG Display LM215WF3 |
| Technologie d’affichage | TFT LCD IPS, normalement noir |
| Résolution | 1920 × 1080 pixels |
| Format d’image | 16:9 |
| Interface d’affichage | LVDS double canal, 8 bits |
| Couleurs affichées | 16,7 millions — 6 bits + A-FRC |
| Luminance typique de la dalle LCD | 250 cd/m², mesurée au centre selon les conditions du fabricant |
| Angles de vision typiques | 178° horizontal / 178° vertical, à CR > 10 |
| Rétroéclairage | LED blanches |
| Dimensions de la dalle LCD seule | 497,6 × 292,2 × 10,5 mm |
| Poids typique de la dalle LCD seule | 1 685 g |
| Alimentation logique de la dalle LCD | +5 V |
| Consommation typique de la dalle LCD | 9,8 W, selon les conditions de la fiche technique |
Les dimensions, le poids, la luminance et la consommation de la dalle LCD ne constituent pas des mesures du module tactile complet. La référence exacte de la dalle, sa révision et la configuration livrée doivent être confirmées dans la documentation associée à la commande.
La résolution de 1920 × 1080 pixels permet de répartir plusieurs zones d’information sur un même écran : commandes, paramètres de production, courbes de tendance, états machine et messages d’alarme.
La technologie IPS facilite la consultation de l’interface depuis différentes positions autour du poste opérateur. Les angles de vision de 178° / 178° correspondent aux valeurs typiques de la dalle, mesurées à un rapport de contraste supérieur à 10.
La luminance typique de 250 cd/m² concerne la dalle LCD seule. Pour valider la lisibilité, il faut tenir compte de l’éclairage ambiant, des reflets, de la position de l’utilisateur et du rendu après assemblage. Un essai dans l’équipement final permet de confirmer l’adéquation à votre environnement.

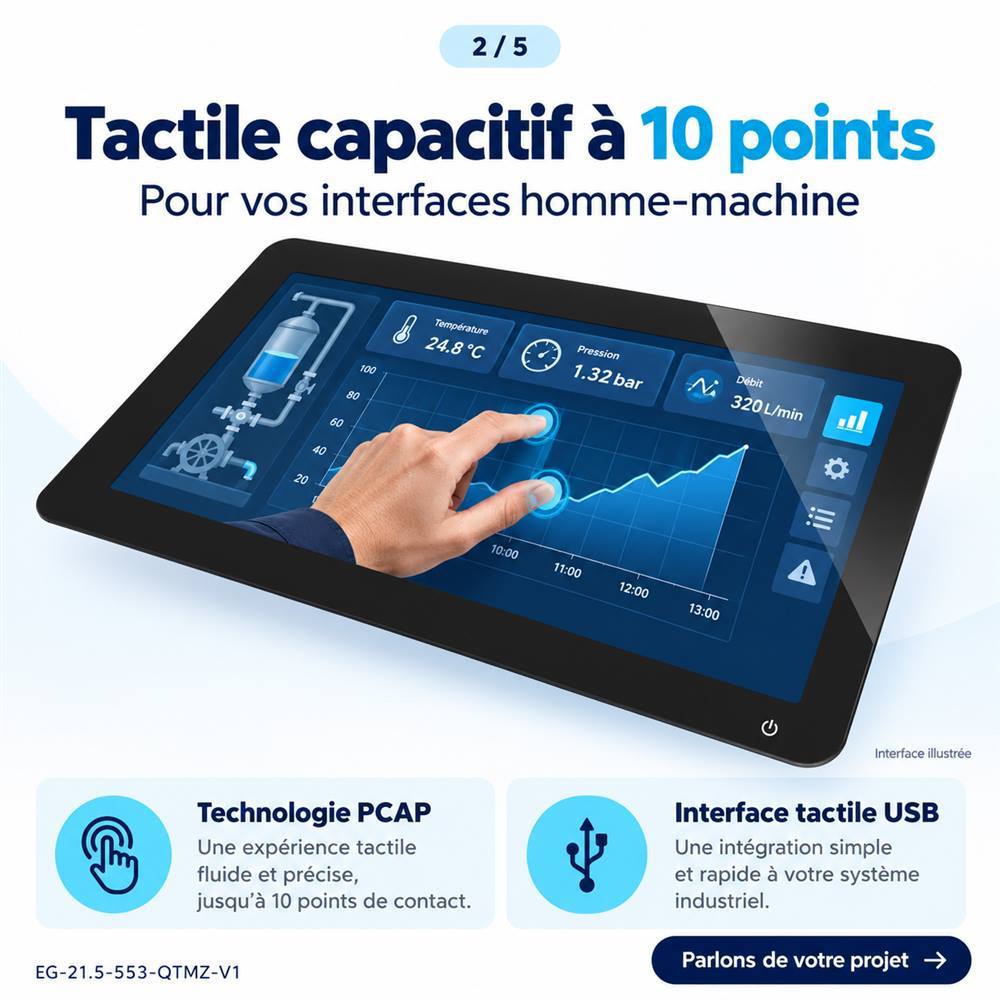

Le module utilise une technologie PCAP capable de détecter jusqu’à 10 points de contact. Cette fonction peut servir aux interfaces comprenant des boutons, des menus, des déplacements d’éléments ou des gestes multipoints, lorsque le système hôte et l’application les prennent en charge.

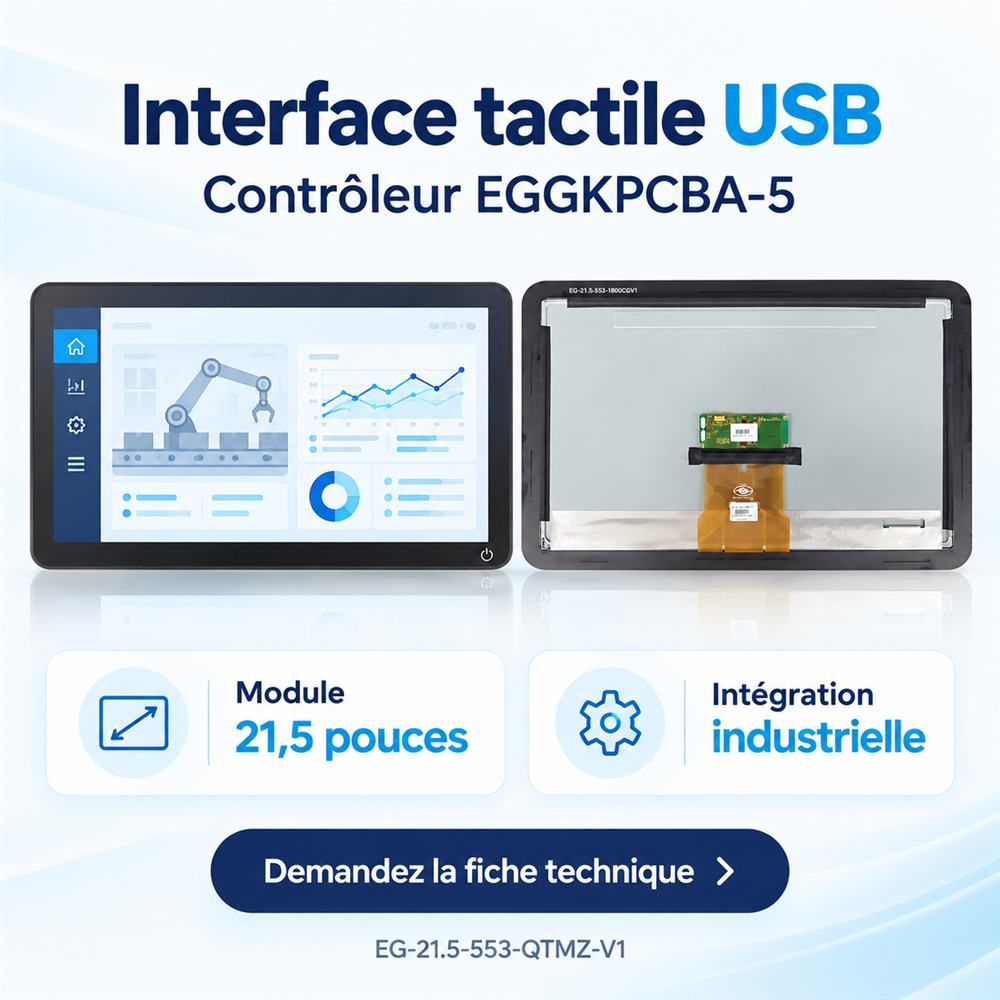

Le contrôleur EGGKPCBA-5 traite les signaux tactiles et transmet les données au système hôte par USB.
Pour comprendre la différence entre le capteur tactile, le contrôleur et l’afficheur, consultez notre guide sur le fonctionnement d’un écran tactile capacitif PCAP.
La validation tactile doit être réalisée avec la configuration réelle : module, carte hôte, alimentation, câblage, mise à la terre et logiciel. Les besoins particuliers, notamment l’utilisation avec des gants ou en présence d’humidité, doivent être précisés avant les essais.

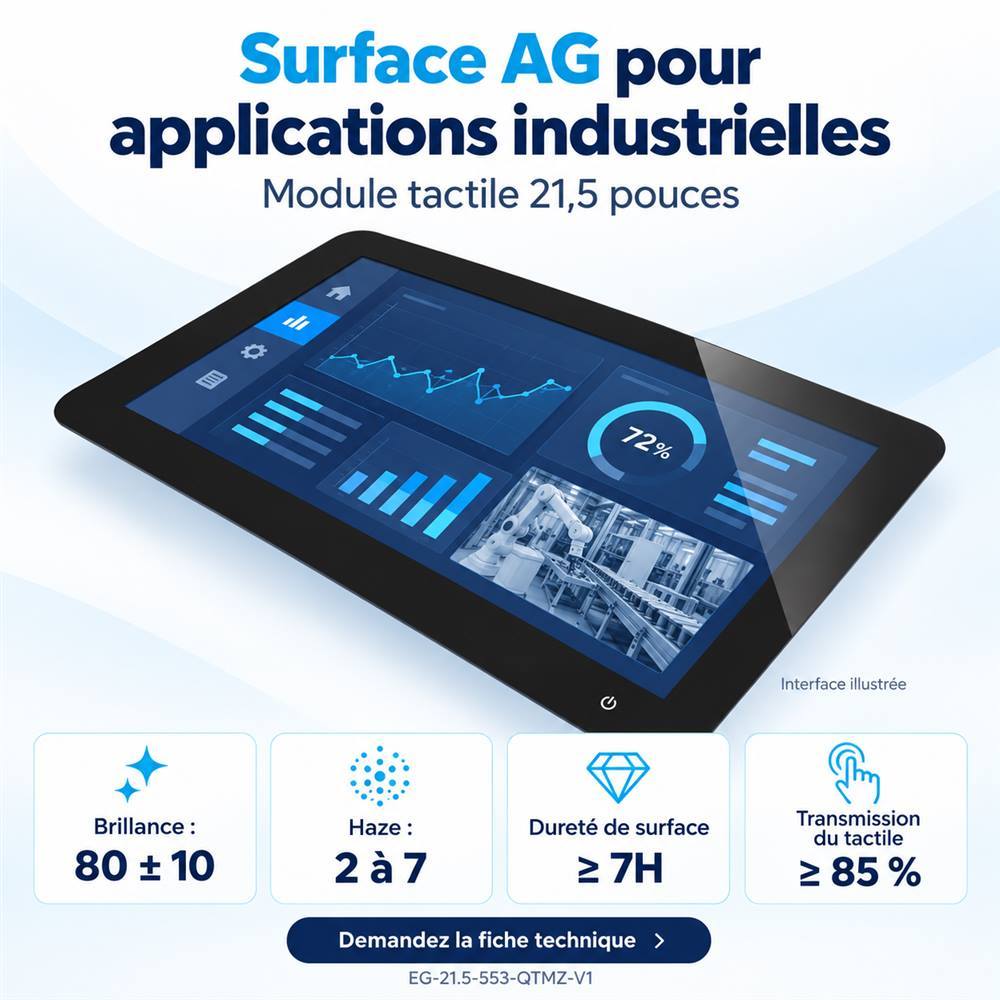

La surface tactile possède un traitement AG, avec une brillance spécifiée à 80 ± 10 et un Haze indiqué de 2 à 7.
Le choix d’une surface AG doit tenir compte de l’éclairage du poste, de l’orientation de l’écran et de la distance de lecture. Une évaluation sur échantillon permet d’apprécier les reflets et le rendu visuel dans les conditions d’utilisation prévues.
Le composant tactile présente également :
La dureté de surface ne constitue pas un indice de résistance aux chocs. La transmission du composant tactile ne doit pas être interprétée comme celle de l’ensemble LCD et tactile assemblé.
Le signal vidéo et les données tactiles empruntent deux chemins distincts.
| Interface | Fonction | Points à vérifier |
|---|---|---|
| LVDS double canal | Transmission des données d’affichage vers la dalle LCD | Connecteur, brochage, format des données, temporisations et compatibilité de la carte hôte |
| USB tactile | Transmission des données tactiles vers le système hôte | Raccordement, reconnaissance du contrôleur et fonctionnement avec le système d’exploitation |
L’USB indiqué concerne la fonction tactile. Il ne remplace pas la liaison vidéo LVDS.
Si votre plateforme possède une sortie HDMI ou DisplayPort, une carte de conversion adaptée est nécessaire pour piloter la dalle LVDS. Sa sélection dépend de la référence du LCD, de son brochage et de ses paramètres d’affichage.
L’alimentation logique de la dalle et celle du rétroéclairage doivent être vérifiées séparément. La valeur +5 V ne définit pas à elle seule l’alimentation de l’ensemble du module.
Le EG-21.5-553-QTMZ-V1 peut être étudié pour plusieurs types d’équipements :
| Application | Utilisation envisagée |
|---|---|
| Panneau de commande de machine | Réglages, états de fonctionnement et commandes opérateur |
| Terminal opérateur | Consignes, menus et informations de production |
| Poste de supervision | Courbes, indicateurs et messages d’alarme |
| Équipement de test et de mesure | Affichage des résultats et interaction avec les fonctions de l’appareil |
| Terminal industriel intégré | Interface visuelle et tactile incorporée au boîtier du fabricant |

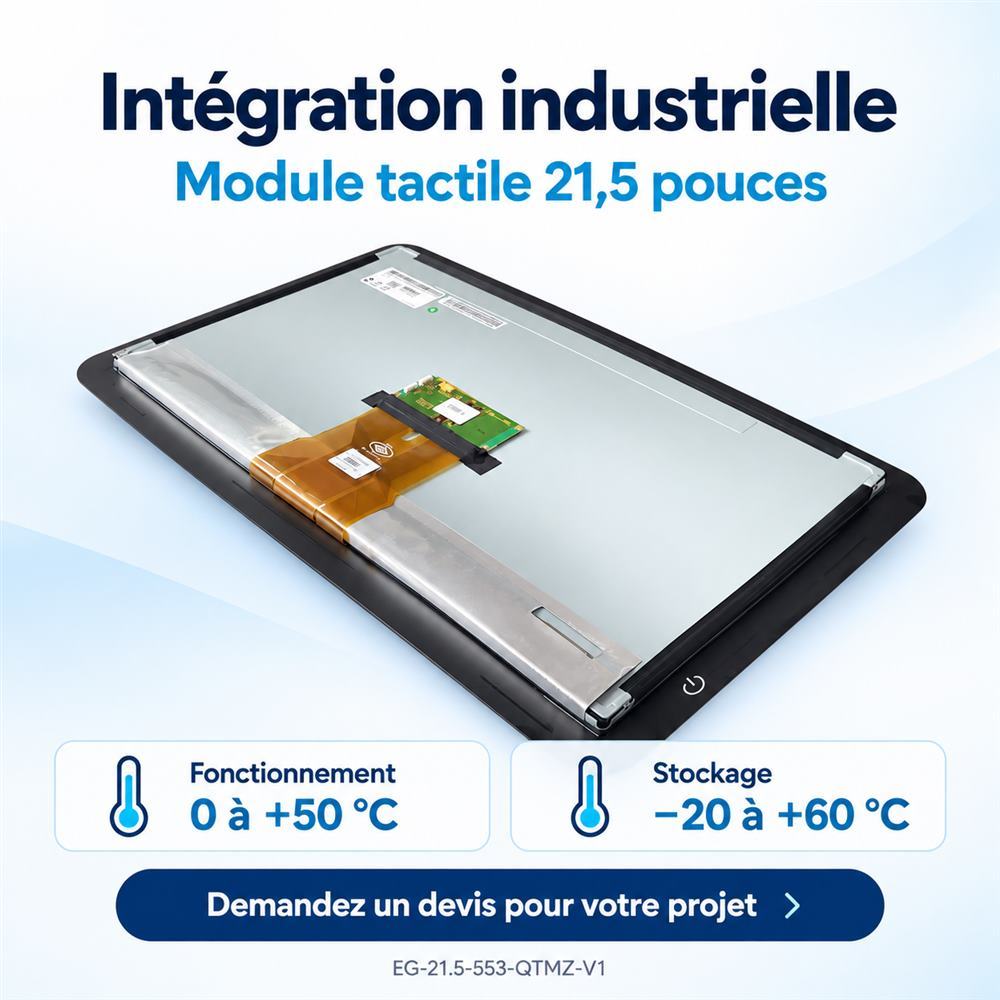

Le module doit fonctionner dans une plage de 0 à +50 °C. Le boîtier, la ventilation éventuelle, la gestion thermique et les protections sont à définir au niveau de l’équipement final.
Le plan mécanique doit permettre de contrôler les dimensions extérieures, l’épaisseur, la zone visible et les dégagements nécessaires aux nappes et aux connecteurs.
Les dimensions de 497,6 × 292,2 × 10,5 mm concernent uniquement la dalle LCD. Elles ne doivent pas être utilisées comme encombrement final du module tactile.
Avant de concevoir le câblage, vérifiez :
Précisez votre système d’exploitation, sa version et votre carte hôte. Les essais doivent vérifier la reconnaissance du contrôleur, l’orientation de l’affichage et la correspondance entre les coordonnées tactiles et l’image.
La prise en charge des gestes dépend également de l’application utilisée.
Une sélection industrielle doit s’appuyer sur des documents correspondant à la configuration retenue : fiche technique, plan mécanique, définition des interfaces et critères de validation.
Consultez nos moyens d’essai de fiabilité et d’inspection pour préparer les exigences de votre projet. Les essais applicables à cette référence, leurs conditions et les critères d’acceptation doivent être définis dans le dossier technique ; les capacités générales d’essai ne constituent pas une certification automatique du module.
Pour votre équipement, prévoyez notamment une vérification de la lisibilité, du fonctionnement tactile, de la température et de la stabilité des connexions dans les conditions réelles d’utilisation.
| Information | Éléments à communiquer |
|---|---|
| Référence | EG-21.5-553-QTMZ-V1 |
| Application | Type de machine, terminal ou équipement |
| Quantité initiale | Besoin pour prototype, présérie ou première commande |
| Volume prévisionnel | Quantité annuelle estimée |
| Plateforme hôte | Carte, interface vidéo et système d’exploitation |
| Contraintes mécaniques | Plan, encombrement disponible et principe de montage |
| Environnement | Température, éclairage et conditions de contact |
| Calendrier | Dates souhaitées pour les essais et la production |
| Documents requis | Fiche technique, plan, brochage ou justificatifs matière |
Les besoins en échantillons, le MOQ, les délais et les conditions commerciales sont à confirmer lors de l’établissement du devis.
Le EG-21.5-553-QTMZ-V1 est un module d’affichage tactile à intégrer dans un équipement. Le contenu de la fourniture — cartes, câbles, alimentation et accessoires éventuels — doit être précisé dans le devis.
Non. L’USB indiqué transmet les données tactiles. L’image utilise une interface LVDS double canal. Ces deux connexions doivent être vérifiées séparément avec la plateforme hôte.
La dalle utilise une entrée LVDS. Une source HDMI nécessite une carte de conversion compatible avec le LCD et ses paramètres. La présence de cette carte dans la fourniture doit être confirmée.
Non. Il s’agit de la luminance typique de la dalle LCD seule, selon les conditions du fabricant. La luminance du module assemblé doit être confirmée pour la configuration retenue.
La compatibilité doit être validée avec la plateforme hôte, la version du système et la configuration du contrôleur. Indiquez ces informations dans votre demande afin de préparer les vérifications nécessaires.
Les paramètres présentés ne confirment pas le fonctionnement avec des gants. Celui-ci doit être évalué avec le matériau, l’épaisseur et le modèle de gant réellement utilisés.
Aucun indice IP ou IK n’est indiqué dans les caractéristiques présentées. Les exigences de protection doivent être définies pour l’équipement final. La dureté de surface ≥ 7H ne remplace pas une classification IK.
Utilisez le plan du module tactile complet. Les dimensions de la dalle LCD seule ne prennent pas en compte l’ensemble de la structure tactile.
Ils dépendent des quantités, de la configuration retenue et de la disponibilité des composants. Communiquez votre quantité initiale, votre prévision annuelle et la date souhaitée pour obtenir une proposition adaptée.
Vous recherchez un module écran tactile industriel IPS 21,5 pouces Full HD, avec affichage LVDS et tactile USB, pour une IHM ou un panneau de commande ?
Transmettez votre cahier des charges en mentionnant la référence EG-21.5-553-QTMZ-V1. Précisez les quantités prévues, votre plateforme hôte et vos contraintes d’intégration afin de préparer l’étude technique et commerciale.
Contactez Ever Glory pour demander la fiche technique et un devis.
