Dalle tactile capacitive COF 12,1 pouces 16:9 pour équipements industriels

Une solution aux contraintes d’intégration des interfaces industrielles
Pour les fabricants d’équipements, la sélection d’une dalle tactile doit tenir compte du boîtier, de l’afficheur, de la carte hôte et des conditions d’utilisation.
Les difficultés rencontrées concernent notamment :

• L’espace disponible derrière la façade : l’électronique et le circuit flexible doivent s’intégrer dans le volume prévu.
• Le raccordement à la carte hôte : l’interface tactile doit correspondre à l’architecture du système.
• Les rayures en surface : les manipulations répétées sollicitent le verre de couverture.
• La qualité des connexions et du collage : les défauts électriques ou visuels compliquent l’assemblage et la réception.
• Les contraintes thermiques : la dalle doit être qualifiée dans la plage de température de l’équipement.

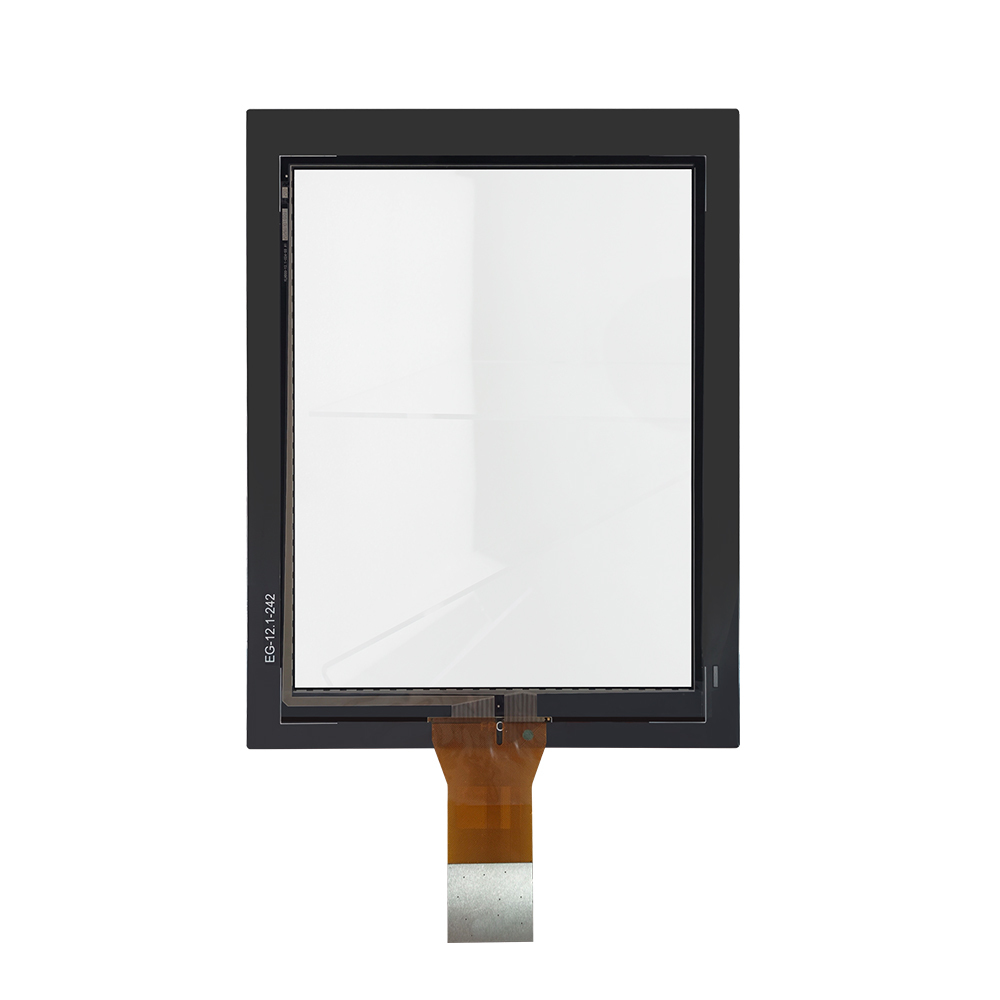

Cette dalle tactile industrielle 12,1 pouces associe une architecture COF, des interfaces USB/I²C et une plage de fonctionnement de −20 à +70 °C. Son processus de fabrication comprend des contrôles des composants, des tests fonctionnels et des inspections d’aspect à plusieurs étapes.

Applications ciblées
Découvrez nos services de personnalisation OEM/ODM pour adapter la dalle à votre équipement.

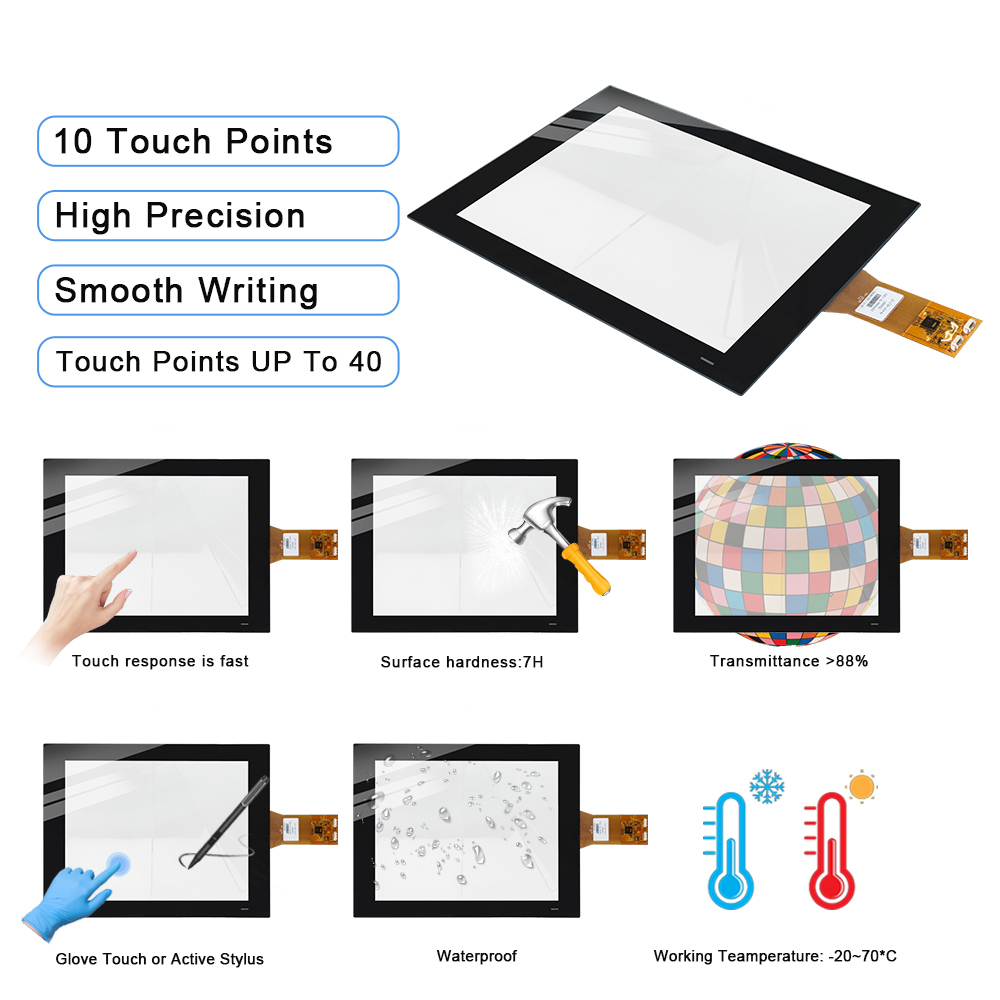

Six caractéristiques clés pour votre projet

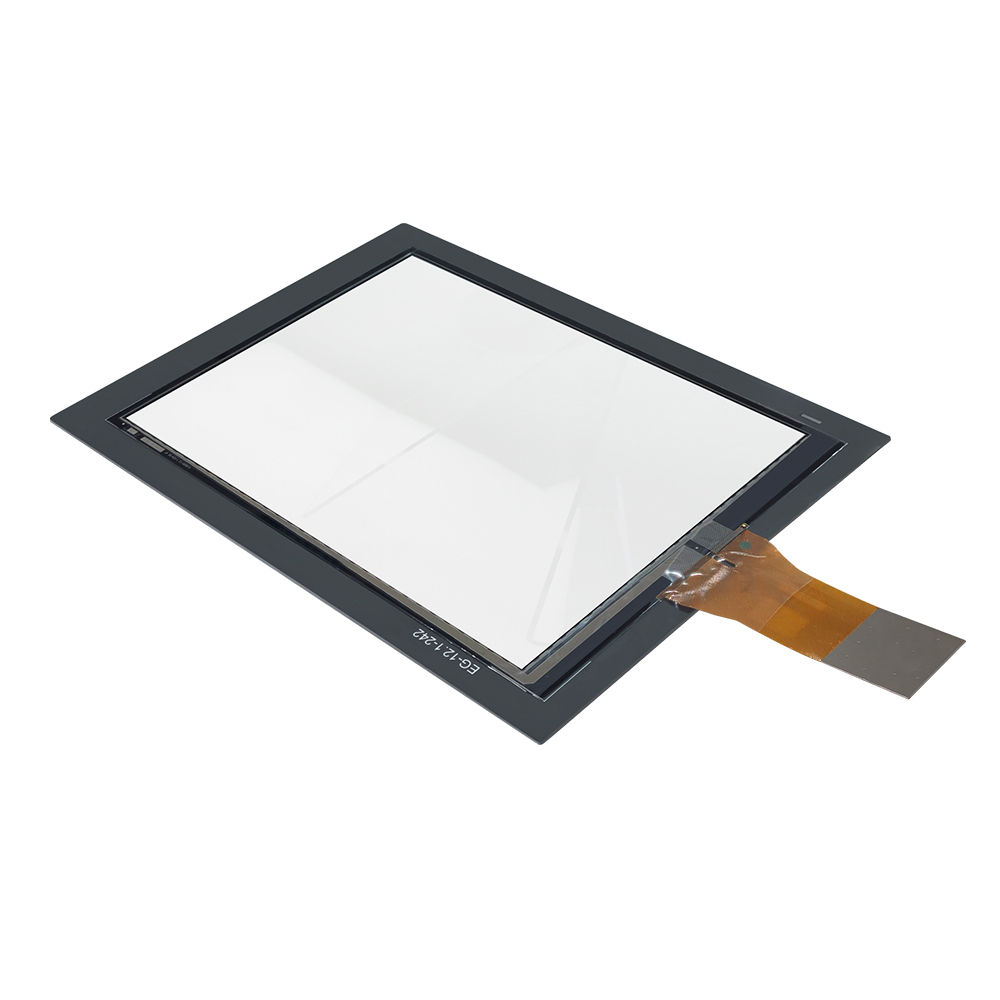

1.Architecture COF | Facilitez l’intégration derrière la façade
Le contrôleur est intégré au circuit flexible de la dalle. Cette disposition aide à organiser l’électronique et le passage du FPC dans le boîtier.

2.Interfaces USB/I²C | Adaptez le raccordement à votre système
Préparez la connexion à un système hôte USB ou à une carte embarquée I²C selon la configuration du projet.

3.10 points de contact | Développez des interactions multipoints
Intégrez plusieurs contacts simultanés pour les gestes et les fonctions prévus par votre application.

4.Structure G+G, dureté ≥ 7H | Renforcez la résistance de surface
Le verre de couverture et le verre capteur constituent une structure verre-verre, avec une surface résistante aux rayures.

5.Transmission ≥ 85 % | Préservez le passage de la lumière du LCD
La transparence spécifiée de la dalle limite l’atténuation lumineuse ajoutée devant l’afficheur.

6.Fonctionnement de −20 à +70 °C | Préparez la qualification thermique
Une plage définie pour évaluer la dalle dans les conditions réelles de votre équipement industriel.

Spécifications techniques
Configuration standard
Le format 16:9 ne définit pas une résolution d’affichage. Le LCD est un composant distinct, à sélectionner selon la zone active, les dimensions et les exigences du projet.

Options de personnalisation
Transmettez votre plan et la référence du LCD pour préparer l’étude d’intégration.

Référence d’application : interfaces IHM industrielles
Secteur et équipement : automatisation industrielle — panneaux opérateur et terminaux de contrôle.

Challenge : intégrer la commande tactile dans des équipements présentant des contraintes de façade, de raccordement et d’environnement industriel.

Solution de référence : Ever Glory présente des dalles tactiles de 11,6 et 13,3 pouces destinées aux interfaces IHM, avec des possibilités d’adaptation à l’équipement.

Application : réglage des paramètres, consultation des données et navigation dans les interfaces de supervision.

Découvrez notre référence de dalles tactiles pour l’automatisation industrielle. Cette référence concerne d’autres formats et ne constitue pas une validation de la dalle COF 12,1 pouces dans votre équipement.

Certifications et contrôle qualité
CE · FCC · RoHS · REACH · UL · CCC

Des contrôles du composant entrant au produit fini
Les composants entrants non conformes suivent un circuit de réévaluation qualité et de retour. Les défauts d’aspect détectés après assemblage sont orientés vers une reprise ; les composants récupérés sont inspectés avant une nouvelle lamination.

Consultez nos équipements de contrôle et essais de fiabilité pour préparer les critères d’acceptation de votre projet.

Personnalisation, livraison et service après-vente
Préparez une configuration adaptée à votre machine
Nous proposons la personnalisation des dimensions, du verre de couverture, du FPC, du logo sérigraphié et du film de blindage. Le collage optique avec un LCD est également proposé dans le cadre d’un projet d’affichage complet.

Pour l’étude, fournissez le plan mécanique, la référence du LCD, l’interface hôte et les contraintes d’environnement. Précisez les gants utilisés et les sources de perturbations électriques à prendre en compte pendant les essais.

MOQ et délais

Emballage
Les conditionnements proposés pour la dalle tactile sont :

• Sachet antistatique sous vide.
• Sachet antistatique non scellé, sans mise sous vide.
• Sachet à bulles.

Indiquez la destination et vos exigences de protection lors de la commande.

Garantie et SAV
Cette dalle tactile seule bénéficie d’une garantie de 3 ans à compter de la date d’expédition.
Les dommages causés par l’utilisateur, notamment les dommages physiques et ceux résultant d’une installation incorrecte, sont exclus de la garantie. Les dommages survenus pendant l’installation ne sont pas pris en charge.

Demandez un devis pour votre dalle tactile COF 12,1 pouces en joignant le plan de façade, la référence du LCD, l’interface souhaitée et la quantité prévue.

FAQ
1.Qu’est-ce qu’une dalle tactile COF ?
COF signifie « Chip on Flex ». Le contrôleur tactile est intégré au circuit flexible de la dalle. Cette architecture concerne l’électronique tactile et ne désigne pas un afficheur LCD.

2.Cette dalle tactile 12,1 pouces comprend-elle un LCD ?
Non. Ce produit est une dalle tactile seule. Le LCD doit être sélectionné séparément ; un service d’assemblage avec afficheur peut être demandé pour un projet de module complet.

3.Quelle est la différence entre USB et I²C pour le tactile ?
USB et I²C sont deux interfaces de communication avec le système hôte. L’USB convient à un hôte équipé de cette interface ; l’I²C est utilisé pour une liaison avec une carte embarquée. Le brochage, les niveaux électriques et le logiciel doivent correspondre à la configuration retenue.

4.Que signifie une structure tactile G+G ?
G+G signifie « Glass + Glass ». La dalle associe un verre de couverture et un verre capteur. Sur ce modèle, la transmission lumineuse est ≥ 85 % et la dureté de surface est ≥ 7H.

5.Comment vérifier la compatibilité avec un LCD de 12,1 pouces ?
La diagonale seule ne suffit pas. Comparez le format, la zone active, les dimensions extérieures, la position du FPC et le montage prévu. Fournissez le plan du LCD pour vérifier l’alignement avec la dalle tactile.

6.Peut-on utiliser cette dalle avec des gants ?
La compatibilité doit être validée avec la matière et l’épaisseur des gants, ainsi que la configuration tactile finale. La prise en charge de 10 contacts ne constitue pas, à elle seule, une validation du fonctionnement avec des gants.

7.Comment vérifier la stabilité tactile dans un environnement industriel ?
Testez la dalle avec le LCD, l’alimentation, le câblage, la mise à la terre et le boîtier définitifs. Incluez le fonctionnement des moteurs et des variateurs présents dans la machine dans le protocole de validation.

8.Quels sont le MOQ et la garantie ?
Le MOQ est de 1 pièce pour le produit standard et de 50 pièces pour un produit personnalisé. Cette dalle tactile seule est garantie 3 ans à compter de la date d’expédition.
