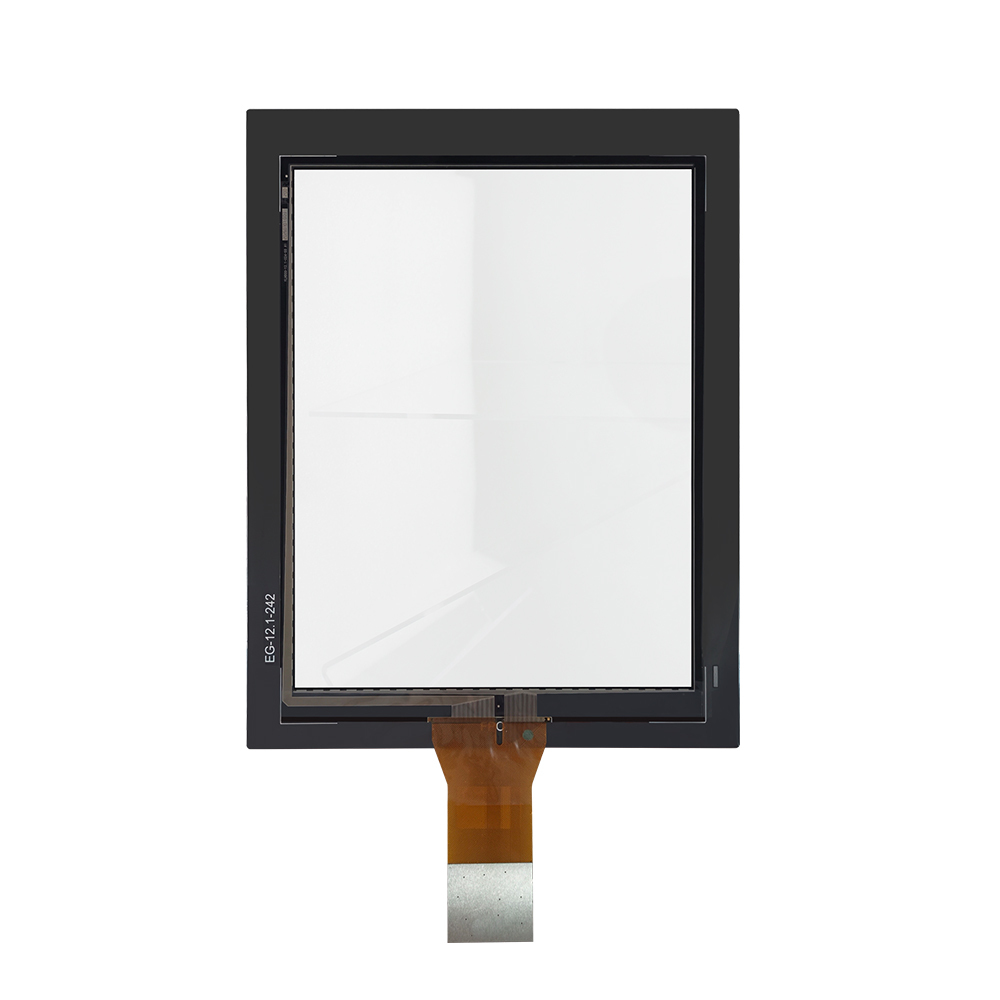

Dalle tactile industrielle 12,1 pouces 16:9 en portrait, sans LCD

Une interface verticale pour les équipements industriels
Les pupitres industriels doivent parfois réunir commandes, états de fonctionnement et messages d’alarme dans une façade étroite. Une disposition en portrait permet d’organiser ces informations verticalement, sous réserve d’adapter l’interface logicielle et les coordonnées tactiles.

Cette dalle peut être intégrée à des pupitres de machines, des terminaux de consultation en atelier et des interfaces de commande d’équipements automatisés. Le choix du LCD, de la carte hôte et de la fixation mécanique reste indépendant, ce qui facilite la définition d’une configuration adaptée à chaque machine.

Caractéristiques et avantages

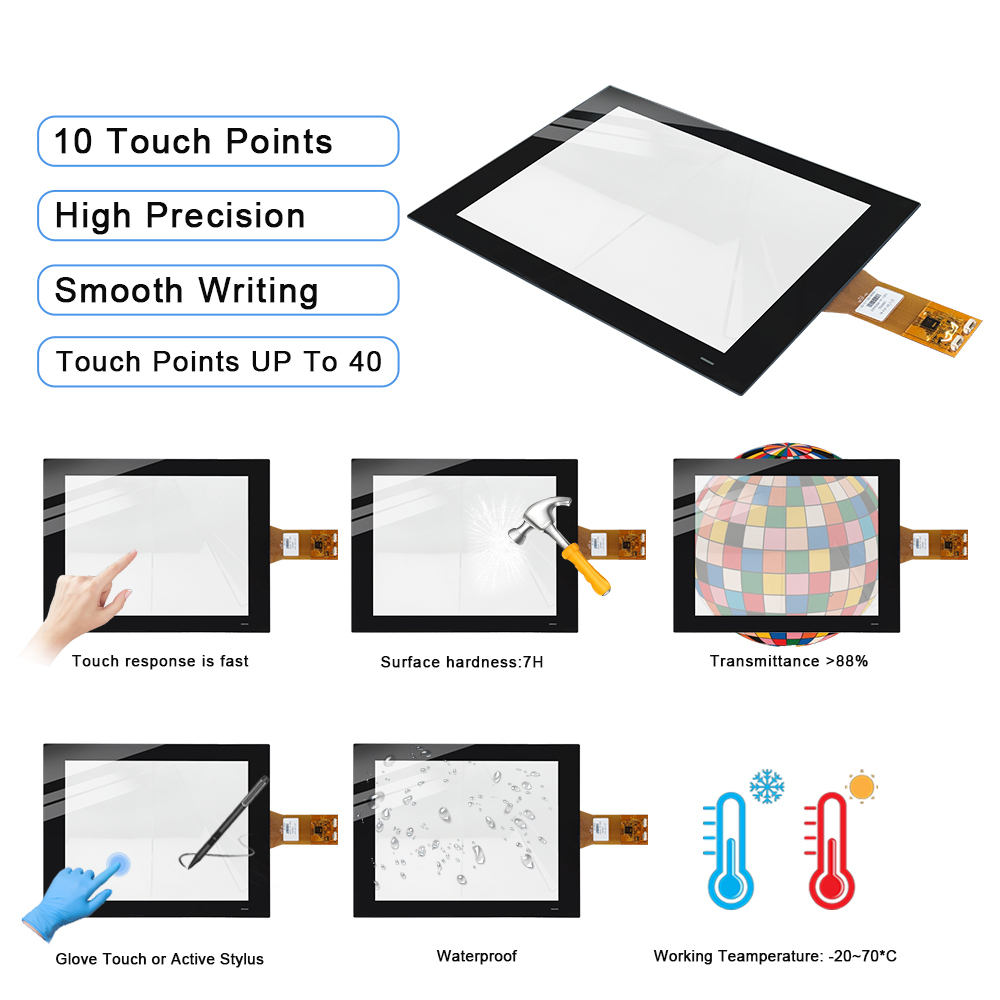

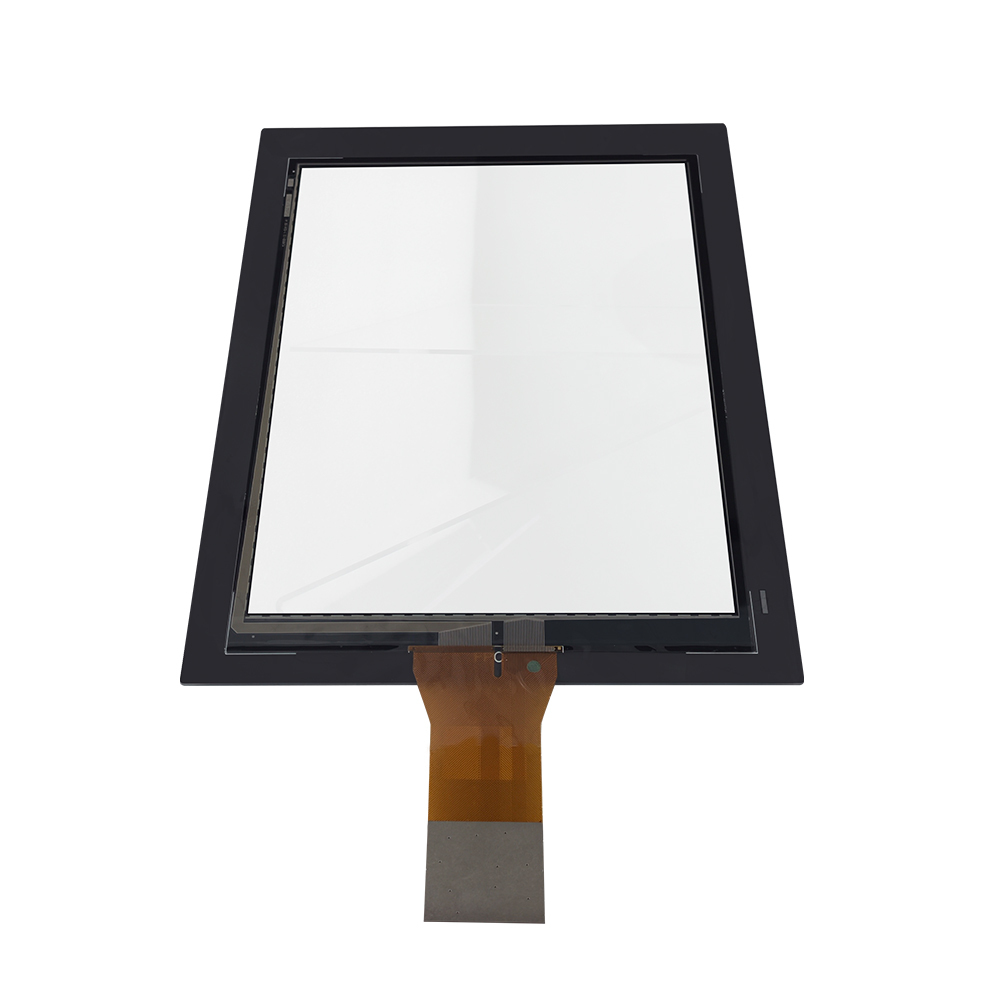

• Orientation portrait — une disposition adaptée aux façades étroites. Le format vertical permet de répartir menus, consignes et informations de fonctionnement sur la hauteur de l’interface.

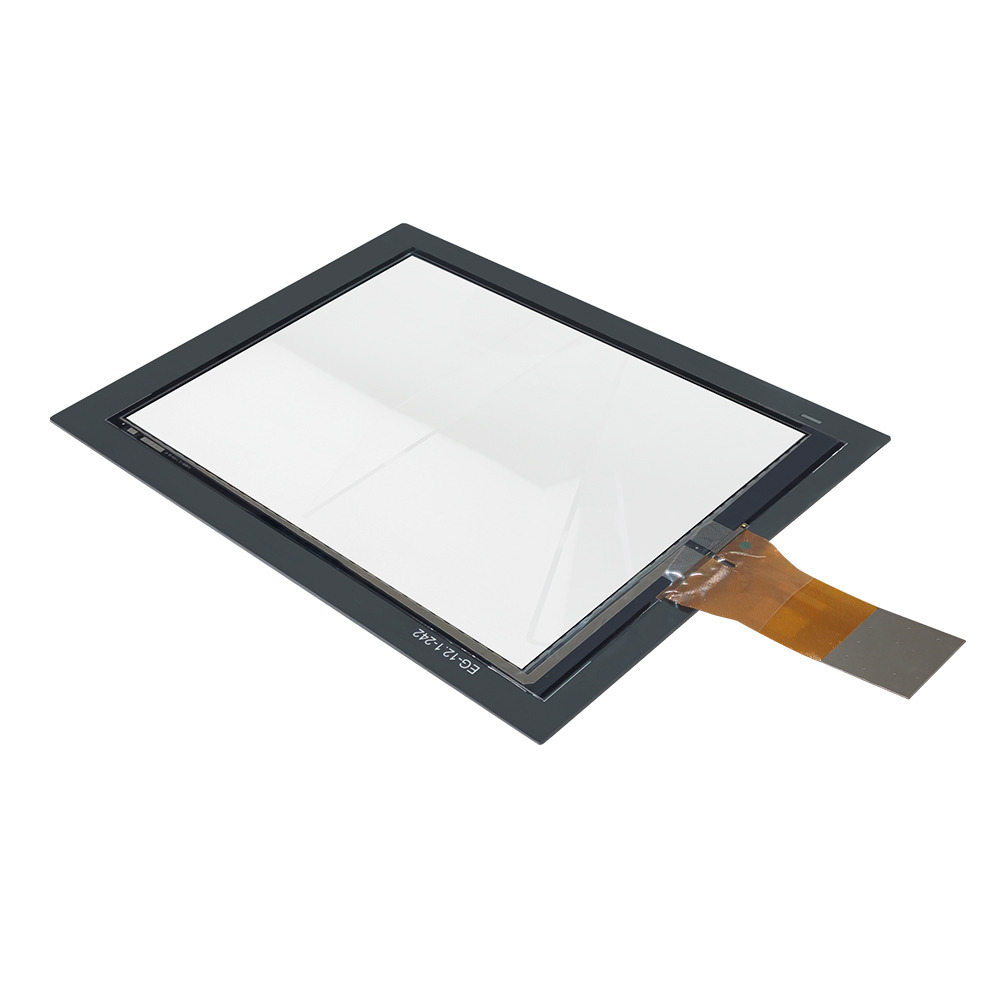

• Structure G+G — une construction verre-verre. La dureté de surface spécifiée à ≥7H apporte un critère de résistance aux rayures pour la sélection du verre de façade.
• 10 points de contact — des commandes multipoints. La dalle prend en charge plusieurs contacts simultanés, selon les fonctions prévues par le logiciel de l’équipement.
• Interfaces USB / I²C — un raccordement à définir selon la carte hôte. La configuration électrique et logicielle doit correspondre à l’architecture du système.
• Transmission lumineuse ≥85 % — une couche tactile transparente devant le LCD. Cette valeur caractérise la dalle tactile ; la luminosité finale dépend également de l’afficheur et de l’assemblage retenus.
• Fonctionnement de −20 °C à +70 °C — une plage thermique documentée. Cette spécification permet d’évaluer l’adéquation de la dalle aux conditions internes de l’équipement.

Spécifications techniques

La résolution, la luminosité et l’interface vidéo dépendent du LCD choisi séparément. Le plan mécanique doit être utilisé pour vérifier la correspondance entre la zone tactile, la zone active du LCD et l’ouverture de la façade.

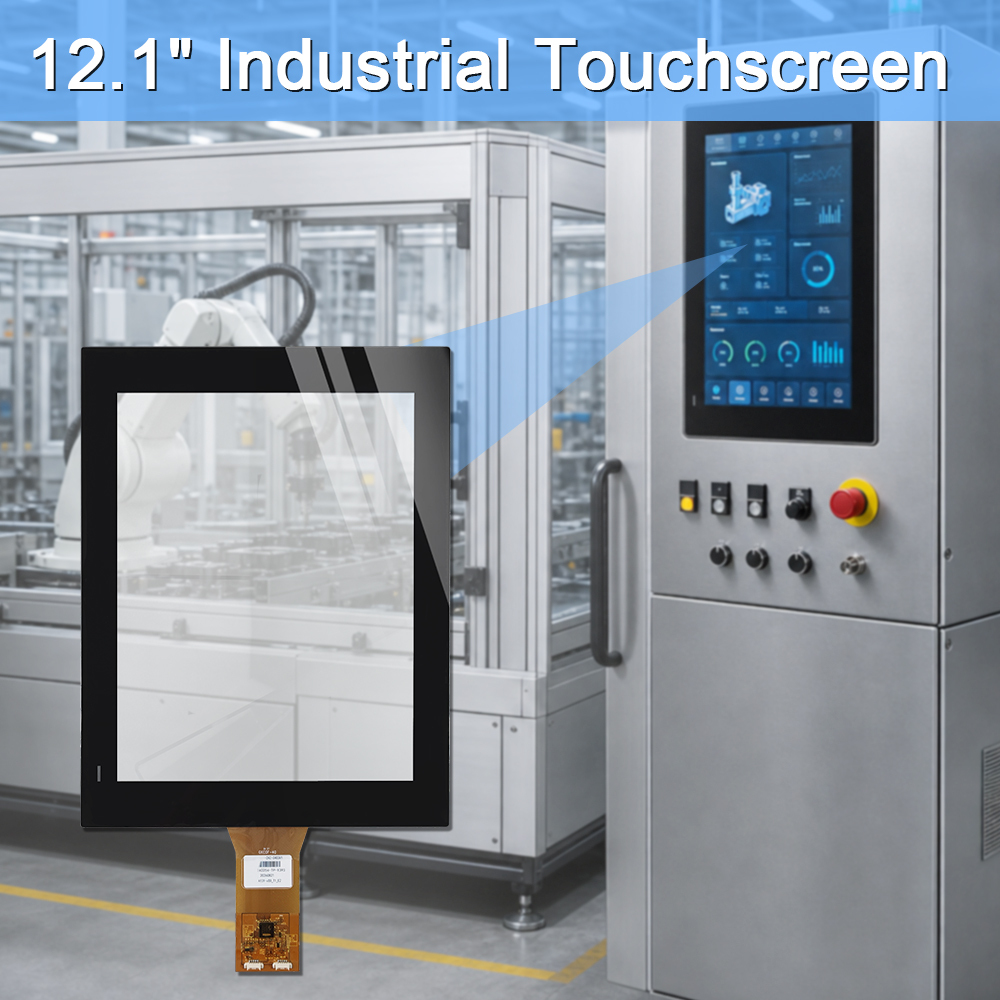

Application industrielle : intégrer une commande tactile verticale
Besoin du fabricant
Un fabricant de machines souhaite intégrer une interface verticale tout en conservant le choix de son afficheur et de sa carte de commande. Les principaux enjeux sont l’encombrement de la façade, l’alignement avec le LCD et la correspondance entre les touches affichées et les zones réellement détectées.

Notre solution
Nous proposons une dalle tactile de 12,1 pouces sans LCD, avec structure G+G et détection à 10 points. La configuration permet d’étudier une intégration en portrait autour de l’afficheur sélectionné par le fabricant.

Cette approche décrit une solution d’intégration proposée, sans présumer des résultats d’essais d’une machine particulière.

Points de contrôle pour l’intégration
La qualification doit porter sur les dimensions, l’état de surface, la réponse tactile et la correspondance entre la dalle et l’afficheur retenu.

Pour une installation en portrait, le contrôle des quatre coins et des bords permet de vérifier la cohérence des coordonnées tactiles. Les essais dans l’équipement final doivent également tenir compte du câblage, de la mise à la terre et des perturbations générées par les composants voisins.

La fiche technique indique la conformité RoHS des matériaux. Les exigences propres à la machine complète doivent être examinées dans le cadre du projet.

Questions fréquentes
1. Cette dalle tactile de 12,1 pouces comprend-elle un écran LCD ?
Non. Le produit est une dalle tactile sans afficheur LCD. Le LCD doit être sélectionné séparément en fonction de ses dimensions, de sa zone active et des besoins d’affichage de l’équipement.

2. Pourquoi indiquer 16:9 pour une utilisation en portrait ?
Le format est indiqué en 16:9 dans l’orientation paysage. Lorsque la dalle est installée verticalement, le rapport largeur/hauteur devient 9:16. Cette orientation ne définit pas la résolution du LCD choisi séparément.

3. Peut-on utiliser n’importe quel LCD de 12,1 pouces ?
Non. Une diagonale identique ne garantit pas la compatibilité mécanique. Il faut comparer les dimensions extérieures, la zone active, la position des connexions et les contraintes de montage à partir des plans des deux composants.

4. Comment choisir entre USB et I²C ?
Le choix dépend des interfaces disponibles sur la carte hôte et de son environnement logiciel. Avant de fixer la configuration, il faut vérifier le brochage, l’alimentation, le protocole et la prise en charge du contrôleur tactile. La fiche mentionne USB / I²C sans préciser une utilisation simultanée des deux interfaces.

5. Comment adapter le fonctionnement tactile au mode portrait ?
L’orientation de l’affichage et celle des coordonnées tactiles doivent correspondre. Selon le système, cette adaptation peut relever du pilote, du système d’exploitation ou de la configuration du contrôleur. Une vérification des quatre coins et des bords est nécessaire après configuration.

6. La dalle fonctionne-t-elle avec des gants ou en présence d’eau ?
La fiche fournie ne spécifie pas ces fonctions. Si l’application impose une utilisation avec des gants ou en présence d’eau, le comportement tactile doit être validé dans les conditions réelles du projet.

7. La dureté ≥7H correspond-elle à une protection contre les chocs ?
Non. La dureté de surface ≥7H ne constitue pas un indice de résistance aux chocs de type IK. Une exigence de résistance aux impacts doit être évaluée séparément sur l’assemblage prévu.
