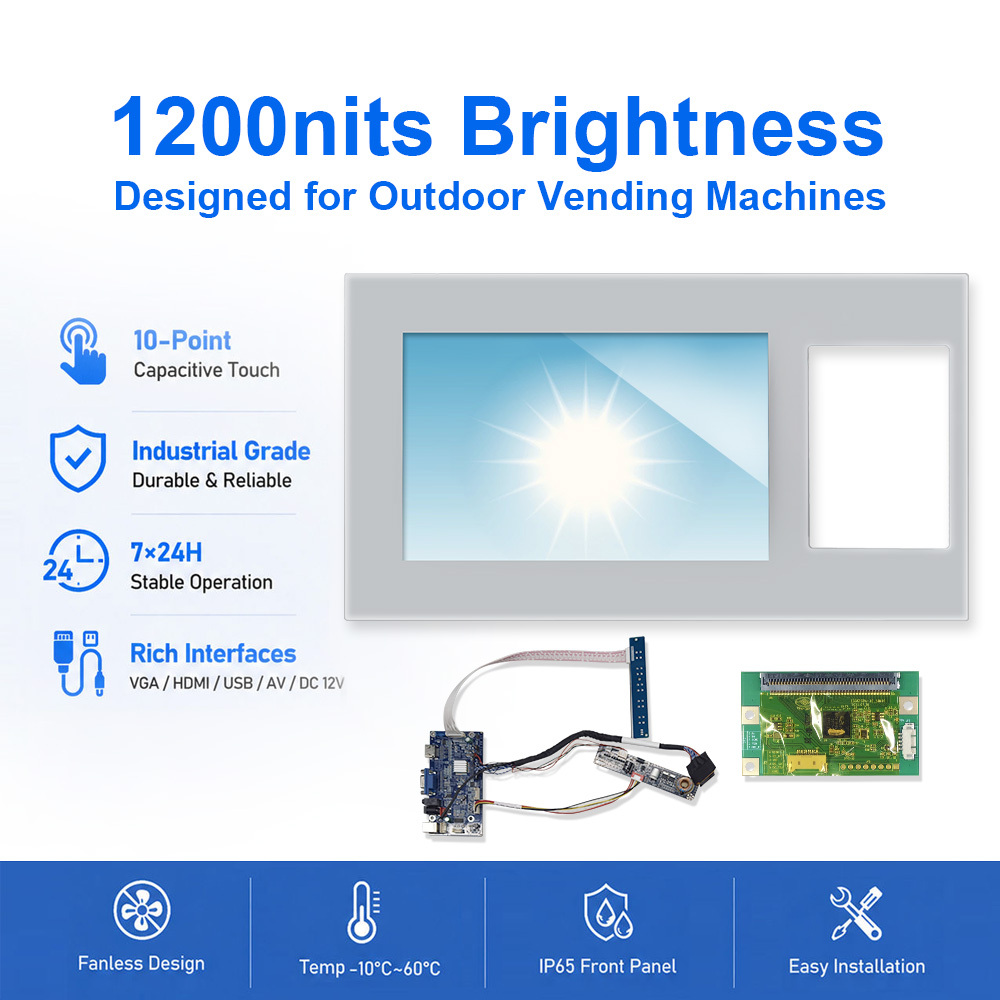

Module écran tactile 10,1 pouces 16:9 en portrait pour distributeur automatique extérieur

Une interface verticale pour les distributeurs automatiques extérieurs
En extérieur, les variations de lumière et les reflets peuvent compliquer la lecture des produits, des prix et des instructions. Le fabricant doit également intégrer l’écran dans la façade de la machine et organiser un parcours d’achat facile à suivre.

Ce module réunit un affichage de 1 200 nits et un collage optique intégral pour répondre aux besoins d’intégration en environnement lumineux. Son orientation portrait permet de disposer verticalement le catalogue, les informations de sélection et les étapes de commande.

Caractéristiques et avantages

Spécifications techniques
Les dimensions de 208 × 370 mm correspondent au verre de couverture et non à la zone active du LCD. La luminosité de 1 200 nits ne définit pas la résolution en pixels de l’afficheur.

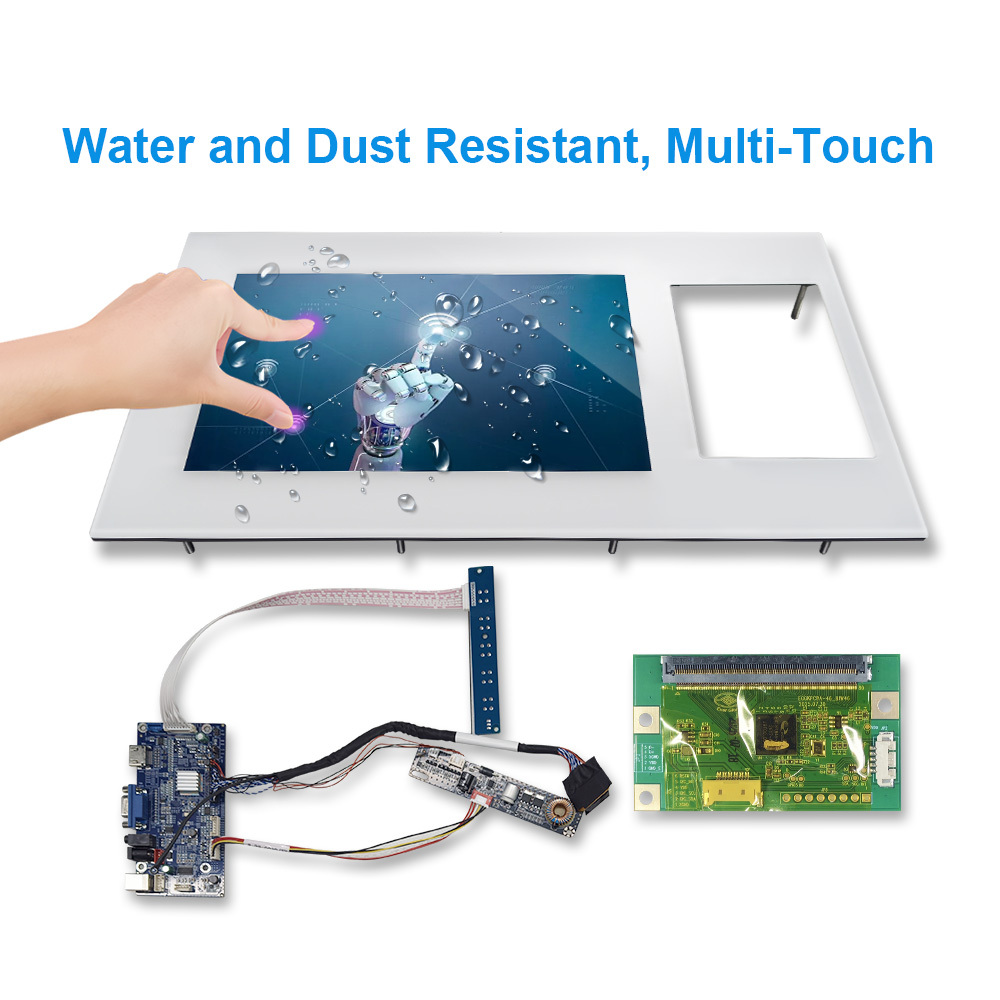

Application : répondre aux contraintes d’un distributeur automatique extérieur
Besoin client : rendre les produits et les instructions consultables sous une lumière variable
La lumière ambiante peut réduire le contraste perçu, tandis que les réflexions gênent la lecture des prix ou des boutons.

Notre solution : associer un affichage de 1 200 nits au collage optique intégral. Cette configuration contribue à traiter les contraintes de luminosité et de réflexion interne. La lisibilité doit ensuite être évaluée selon l’exposition et la conception de la façade.

Besoin client : intégrer un parcours d’achat dans une disposition verticale
Le fabricant souhaite présenter les produits, la sélection et les instructions dans un espace cohérent avec la forme de la machine.

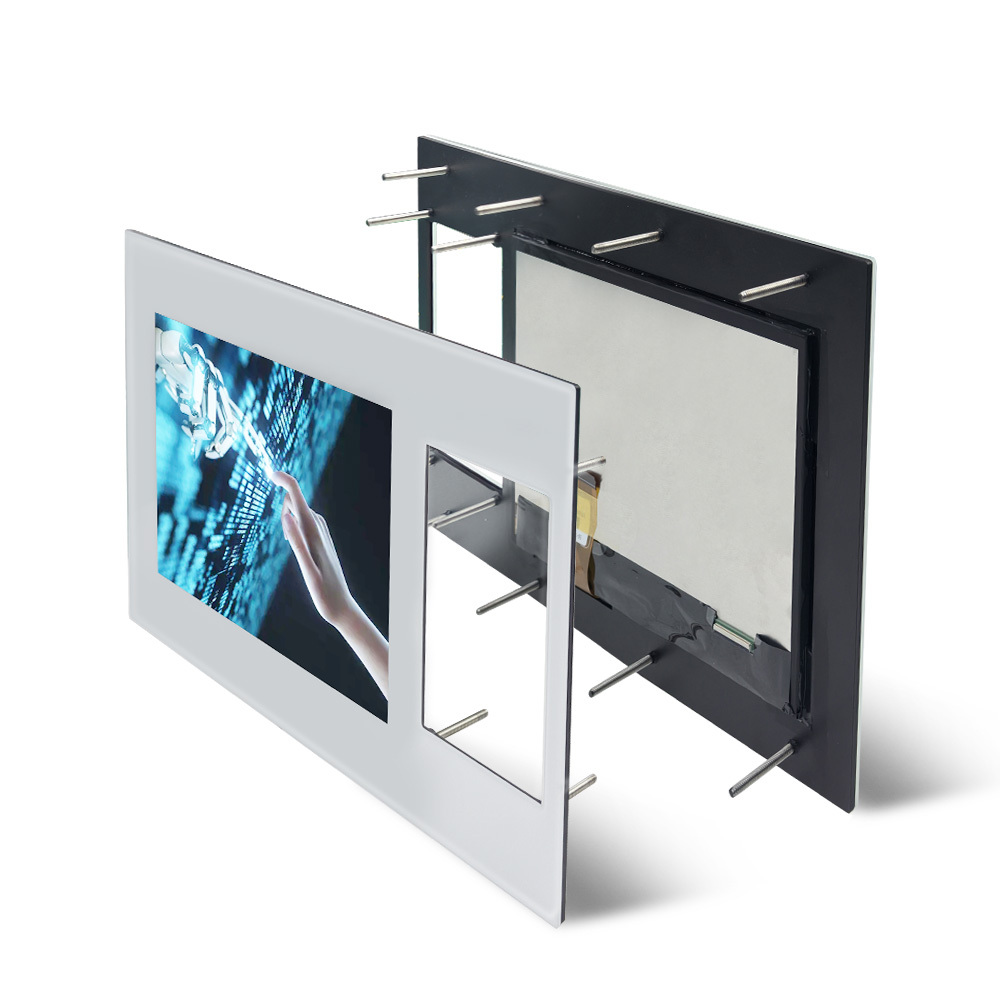

Notre solution : utiliser le module en portrait, avec une interface organisée en zones verticales. Le verre de couverture de 208 × 370 mm et sa sérigraphie blanche constituent les éléments de référence pour étudier l’intégration dans la façade.

Besoin client : prendre en compte l’exposition à la lumière extérieure
Les matériaux de l’assemblage doivent être choisis en tenant compte de l’exposition lumineuse et des contraintes d’utilisation.

Notre solution : intégrer un film adhésif résistant aux UV et une sérigraphie à l’encre céramique haute température. La durée de vie et le comportement de l’ensemble restent à qualifier selon les conditions du projet.

Besoin client : faire correspondre le toucher aux commandes affichées
L’installation verticale nécessite une correspondance correcte entre l’orientation de l’image et les coordonnées tactiles.

Notre solution : adapter la configuration de contrôle EETI au système hôte, puis vérifier la réponse tactile au centre, sur les bords et dans les quatre coins après installation.

Cette présentation décrit une solution d’intégration proposée pour les distributeurs automatiques extérieurs, sans attribuer de résultats d’exploitation à un client particulier.

Qualité et validation de l’intégration
Les points de contrôle à prévoir comprennent :

• L’état du verre, la finition de la sérigraphie et le respect des dimensions du plan.
• L’alignement entre la dalle tactile et la zone active du LCD.
• L’absence de défauts visuels gênants dans la zone d’affichage après collage.
• La correspondance des coordonnées tactiles en orientation portrait.
• La lisibilité dans les conditions d’éclairage prévues.
• Le fonctionnement tactile avec les alimentations et les autres composants de la machine en service.

La gestion thermique, la condensation et l’étanchéité doivent être étudiées au niveau du distributeur complet. Le collage optique intégral et le film adhésif résistant aux UV ne constituent pas une déclaration de protection IP.

FAQ
1. Une luminosité de 1 200 nits convient-elle à un distributeur automatique extérieur ?
Une luminosité de 1 200 nits constitue une base pertinente pour étudier un affichage en environnement lumineux. La lisibilité dépend également des reflets, de l’orientation de la machine et du contraste de l’interface. Un essai dans la façade finale permet d’évaluer le résultat dans les conditions prévues.

2. Quelle est la différence entre la luminosité et la résolution ?
La luminosité s’exprime en nits ou en cd/m² ; 1 nit correspond à 1 cd/m². La résolution indique le nombre de pixels de l’afficheur. La valeur de 1 200 nits ne permet donc pas de connaître la résolution de ce module.

3. Quel est l’intérêt du collage optique intégral pour cet écran tactile ?
Le collage optique intégral établit une liaison optique entre la dalle tactile et le LCD. Il contribue à limiter les réflexions internes liées à une lame d’air. Il ne remplace pas les joints et les autres protections nécessaires à l’étanchéité de la machine.

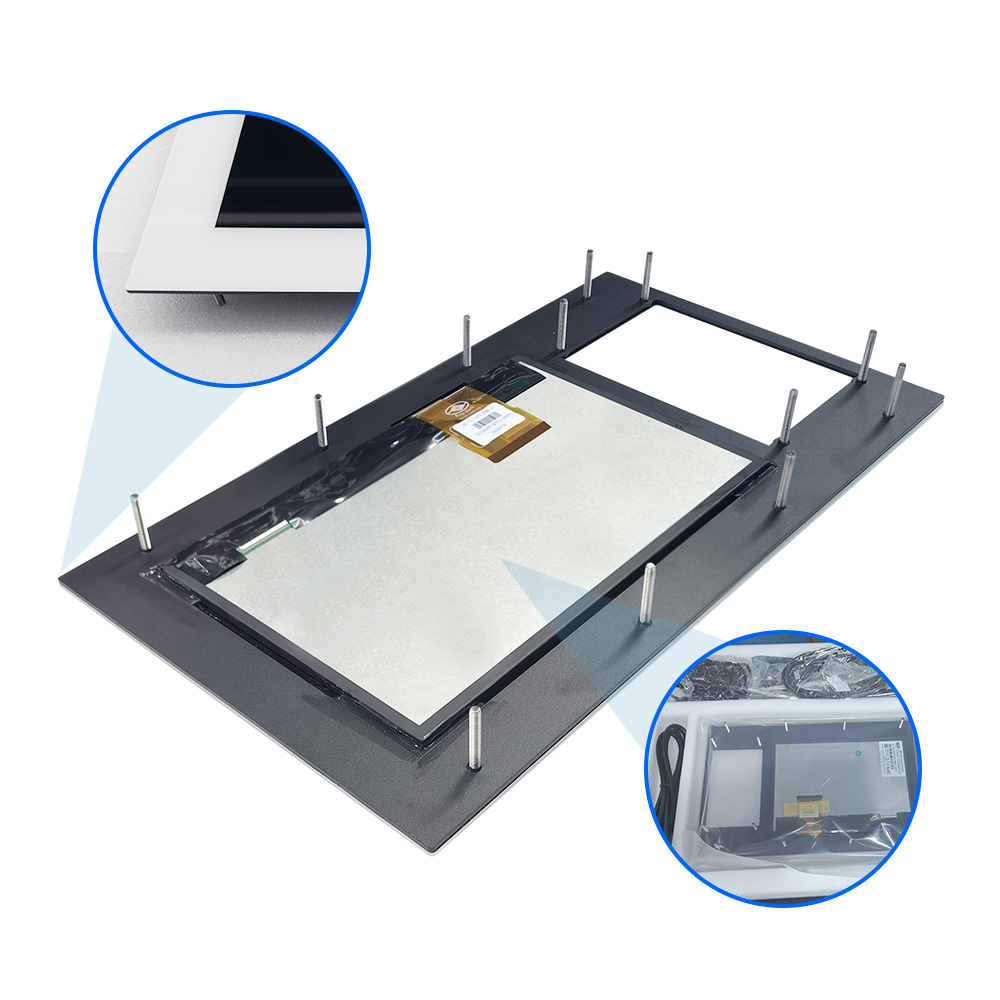

4. Comment installer ce module 16:9 en portrait ?
Le module est prévu pour une installation verticale, ce qui donne un rapport largeur/hauteur de 9:16. Le logiciel d’affichage et les coordonnées tactiles doivent utiliser la même orientation. La fixation et l’ouverture de façade doivent respecter le plan mécanique du produit.

5. Les dimensions de 208 × 370 mm correspondent-elles à la surface d’affichage ?
Non. Elles correspondent aux dimensions du verre de couverture, dont l’épaisseur est de 2 mm. La zone active du LCD et la zone tactile doivent être vérifiées séparément sur le plan technique.

6. Le contrôleur EETI garantit-il une utilisation avec des gants ou sous la pluie ?
Non, le nom du fabricant ne suffit pas à confirmer ces fonctions. Leur disponibilité dépend du contrôleur, du capteur, du firmware et des réglages. Ces usages doivent être validés sur la configuration destinée au projet.

7. Le film adhésif résistant aux UV garantit-il la durée de vie du module en extérieur ?
Cette caractéristique concerne le matériau adhésif utilisé dans l’assemblage. Elle ne définit pas, à elle seule, la durée de vie du module complet. Celle-ci dépend aussi de l’exposition, de la température, de l’humidité et de la conception du distributeur.

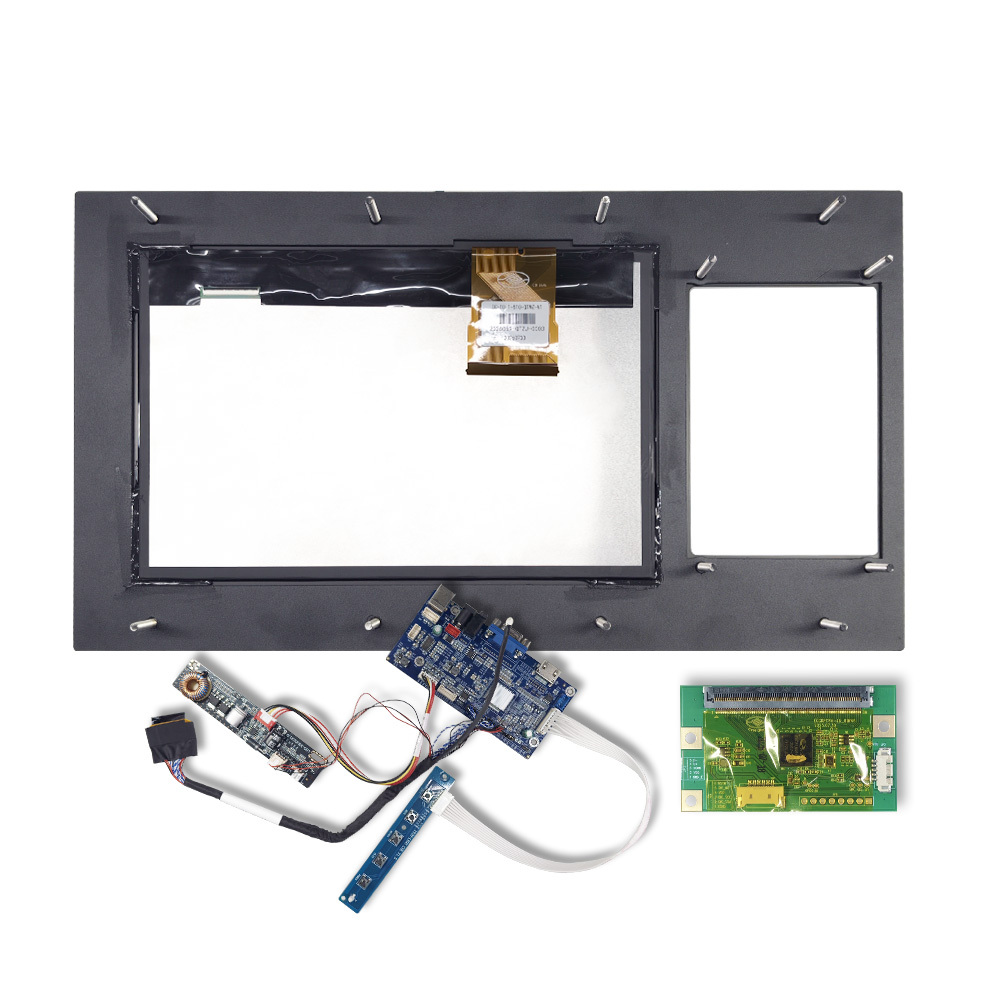

8. Le produit comprend-il le système de commande du distributeur ?
Le produit décrit est un ensemble tactile et LCD avec collage optique intégral. Le système informatique, le logiciel de vente, les équipements de paiement et le boîtier ne font pas partie de la configuration présentée.
