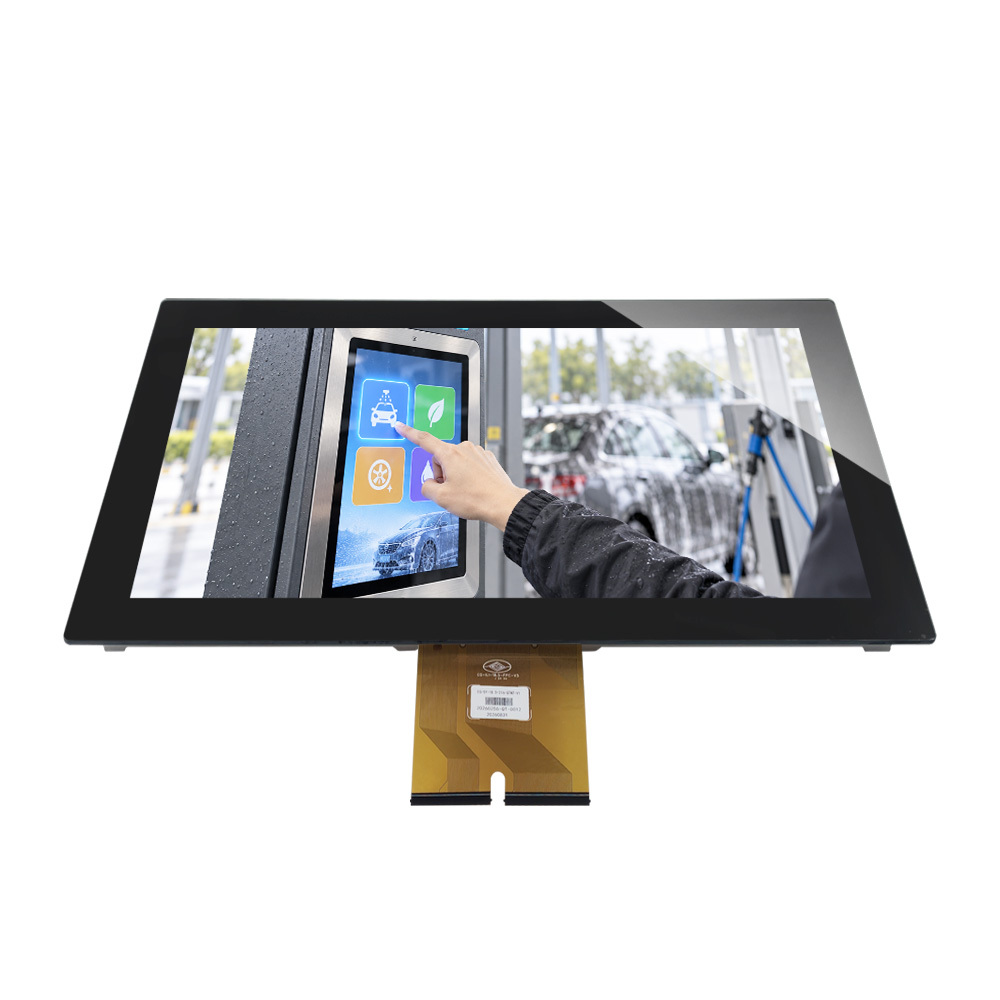

Module écran tactile 18,5 pouces 16:9 pour bornes de recharge extérieures

Une interface adaptée aux contraintes des bornes de recharge
Sur une borne extérieure, les utilisateurs doivent pouvoir consulter les instructions et suivre leur session de recharge sous un éclairage variable. Pour le fabricant, l’écran doit également s’intégrer au boîtier et fonctionner dans les conditions thermiques de l’équipement.

Ce module répond à plusieurs contraintes :

• Reflets gênants : le traitement AG atténue les reflets en surface.
• Intégration thermique : la plage de fonctionnement de −20 à +70 °C fournit une base pour la qualification dans la borne.
• Manipulations répétées : la dureté de surface ≥ 7H renforce la résistance aux rayures.
• Qualité d’assemblage : le tactile et l’afficheur sont assemblés avec des exigences de centrage, d’orientation et de propreté.

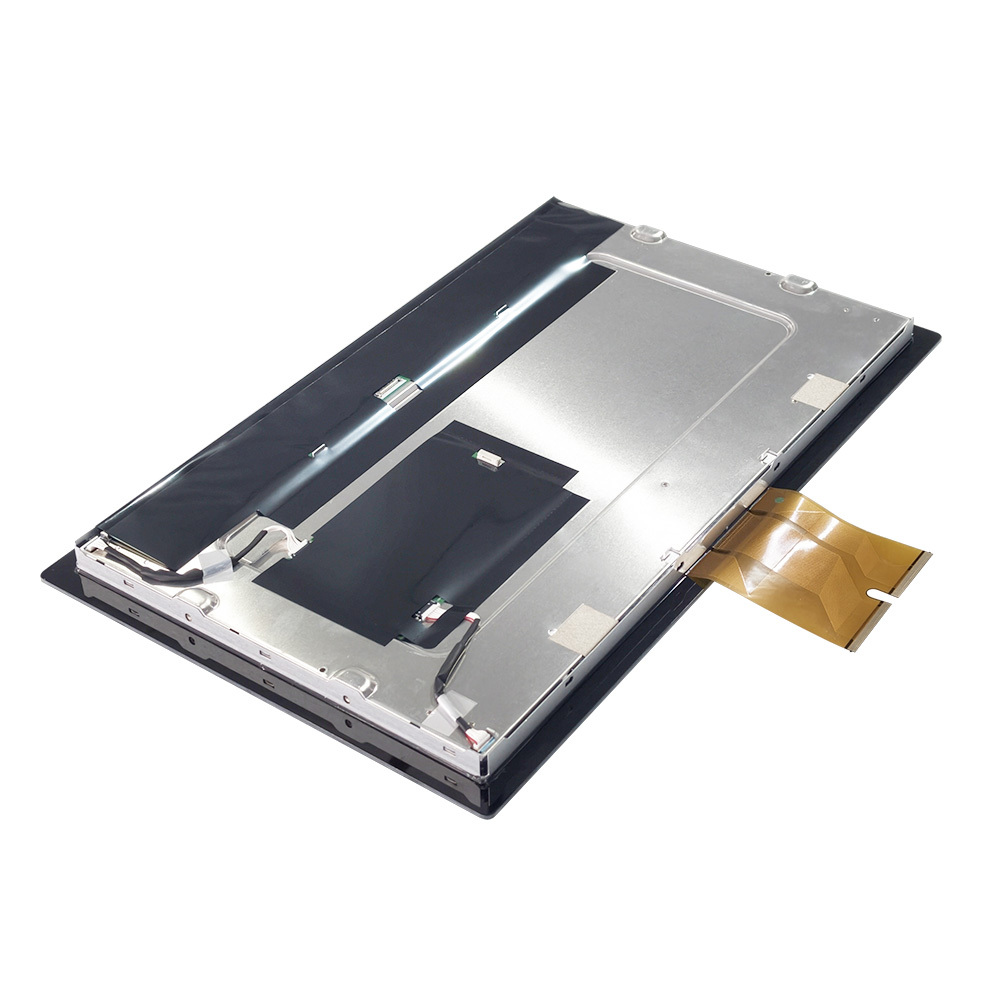

• Adaptation au boîtier : le verre de couverture et le FPC sont personnalisables selon le projet.

Applications ciblées
Le système hôte et son logiciel gèrent les fonctions de recharge, de paiement et de communication. Le module assure l’affichage et la saisie tactile.

Découvrez nos services de personnalisation OEM/ODM pour adapter l’interface à votre borne.

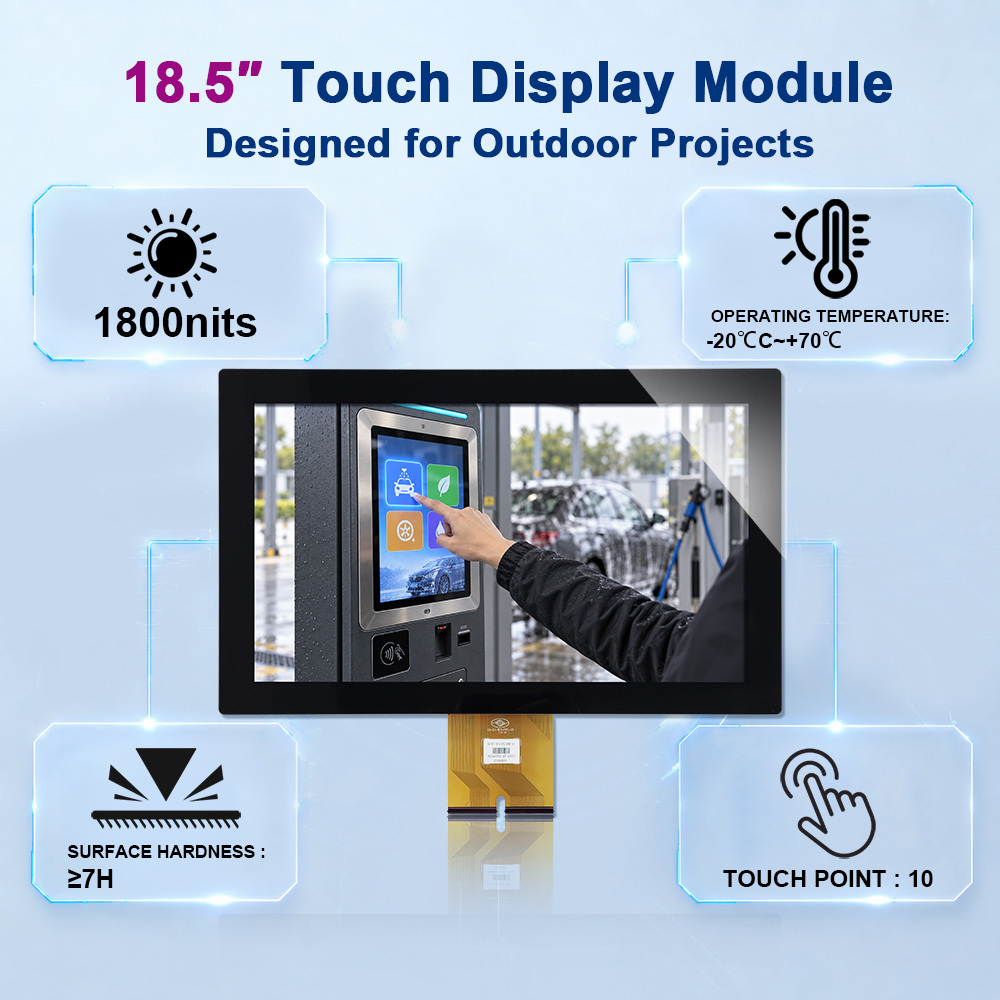

Six caractéristiques clés pour votre intégration

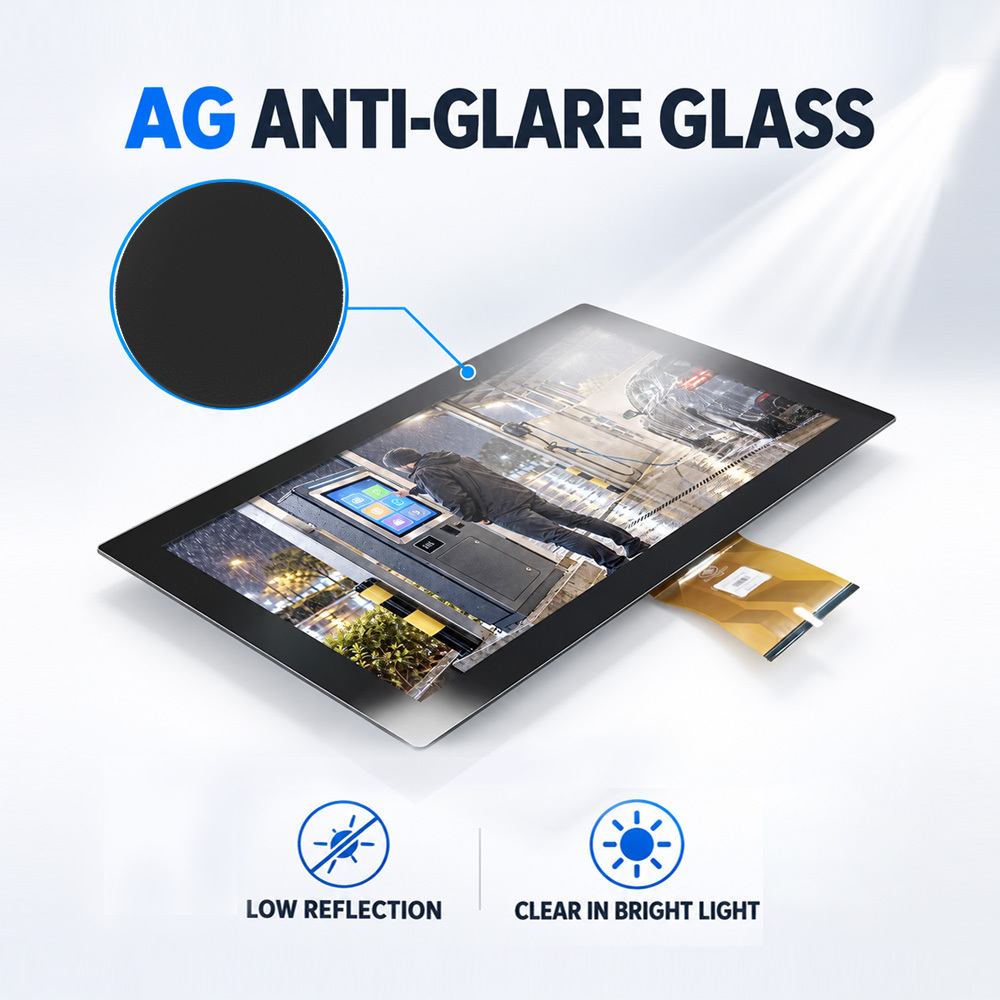

Traitement AG | Réduisez les reflets sur la surface
La finition antireflet contribue au confort de consultation sous éclairage ambiant, avec des paramètres de surface définis.

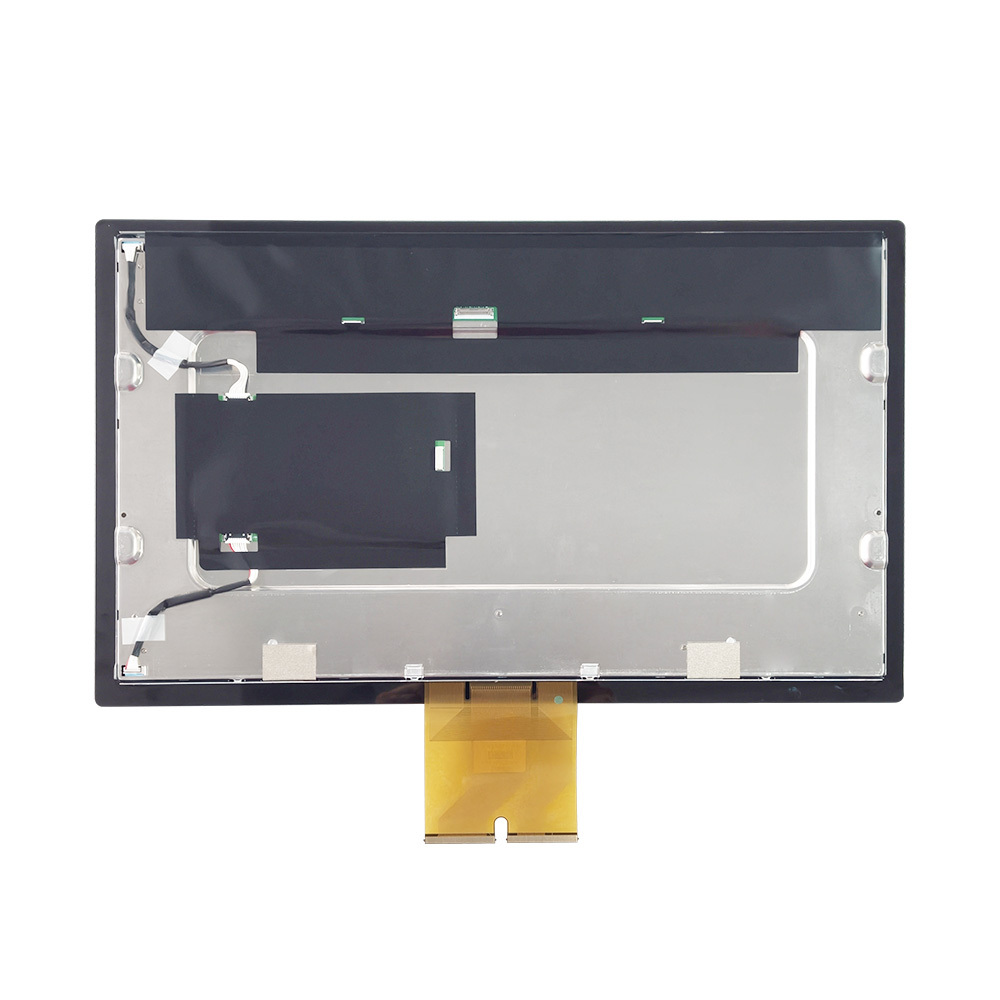

Collage optique intégral | Intégrez un ensemble écran-tactile assemblé
La liaison optique remplit l’espace entre le tactile et l’afficheur. Le centrage et l’orientation font partie des exigences de fabrication.

Fonctionnement de −20 à +70 °C | Préparez la qualification thermique
Une plage spécifiée pour évaluer le module dans son boîtier, en tenant compte de l’échauffement de la borne.

Dureté de surface ≥ 7H | Renforcez la résistance aux rayures
Une caractéristique utile pour une interface accessible au public et soumise aux contacts répétés.

10 points de contact | Prenez en charge les interactions multipoints
Le module détecte plusieurs contacts simultanés pour les fonctions prévues par votre application.

Interface tactile USB | Facilitez le raccordement au système hôte
Connectez la communication tactile à l’électronique de commande de la borne via USB.

Spécifications techniques
Configuration standard
L’USB indiqué concerne la communication tactile. Le format 16:9 ne définit pas la résolution ni la luminosité de l’afficheur.

Options de personnalisation
Transmettez votre plan de façade pour préparer une configuration adaptée.

Application projet : interface de borne de recharge extérieure
Les enjeux du fabricant
L’interface doit présenter les informations de recharge malgré les reflets, s’intégrer dans une façade aux dimensions imposées et tenir compte de la chaleur générée dans le boîtier. La qualité du collage et la résistance de surface participent également à la présentation de la borne.

La solution Ever Glory

• Maîtrise des reflets : traitement AG associé au collage optique intégral.
• Intégration thermique : sélection d’un module spécifié pour fonctionner de −20 à +70 °C.
• Adaptation mécanique : personnalisation du verre de couverture, du FPC et du logo.
• Raccordement tactile : interface USB pour la connexion au système hôte.
• Qualité d’assemblage : exigences de centrage, d’orientation et d’absence de défauts visibles.

Étudiez une interface tactile adaptée à votre borne de recharge.

Certifications et contrôle qualité
CE · FCC · RoHS · REACH · UL · CCC

Des critères précis pour l’assemblage
Consultez nos équipements de contrôle et essais de fiabilité pour préparer le protocole de qualification de votre borne.

Personnalisation, livraison et service après-vente
Préparez votre demande technique
Fournissez le plan mécanique, les interfaces du système hôte et les conditions d’installation. Précisez l’exposition au soleil, la température dans le boîtier, les contraintes de pluie, les gants utilisés et les produits de nettoyage.

Ces informations servent à définir la configuration et les essais sur l’équipement final.

MOQ et délais

Emballage et expédition
Le module à collage optique intégral est conditionné dans un sachet antistatique non scellé, sans mise sous vide, ou un sachet à bulles.

Indiquez la destination et vos exigences de protection lors de la commande pour préparer les instructions d’expédition.

Garantie et SAV
Le module tactile avec afficheur est garanti 1 an à compter de la date d’expédition. La garantie de 3 ans concerne uniquement les dalles tactiles seules.
Les dommages causés par l’utilisateur, notamment les dommages physiques et ceux résultant d’une installation incorrecte, sont exclus de la garantie. Les dommages survenus pendant l’installation ne sont pas pris en charge.

Demandez un devis pour votre module tactile 18,5 pouces en joignant le plan de façade, les caractéristiques du système hôte et la quantité prévue.

FAQ
1.Comment choisir un écran tactile pour une borne de recharge extérieure ?
Vérifiez la luminosité de l’afficheur, les reflets, la température dans le boîtier, la protection de la façade et les conditions d’utilisation tactile. La qualification doit être réalisée avec le montage et l’électronique définitifs.

2.Le traitement AG garantit-il la lisibilité en plein soleil ?
Non. Le traitement AG atténue les reflets en surface. La lisibilité dépend également de la luminosité de l’afficheur, de son contraste, de l’angle de montage et de l’exposition réelle.

3.Quelle est la différence entre traitement AG et collage optique intégral ?
Le traitement AG agit sur la surface du verre. Le collage optique intégral relie le tactile à l’afficheur et supprime la lame d’air entre les composants. Ce module associe les deux caractéristiques.

4.Le module fonctionne-t-il avec des gants ou sous la pluie ?
Ces usages doivent être validés avec les gants, les conditions d’humidité et la configuration tactile finale. La détection de 10 contacts ne démontre pas à elle seule la compatibilité avec les gants ou la pluie.

5.La dureté ≥ 7H correspond-elle à une protection IK10 ou IP65 ?
Non. La dureté ≥ 7H concerne la surface et sa résistance aux rayures. Les indices IK et IP nécessitent des validations distinctes sur la configuration concernée.

6.Comment vérifier la stabilité tactile pendant la recharge ?
Testez l’interface lorsque l’électronique de puissance fonctionne, avec l’alimentation, le câblage et la mise à la terre définitifs. Incluez les transitions et les conditions de charge prévues dans le protocole d’essai.

7.L’USB transmet-il également l’image et les données de recharge ?
L’USB indiqué concerne la communication tactile. La connexion vidéo et la communication avec le système de recharge sont traitées séparément dans l’architecture de la borne.

8.Quelle température faut-il respecter autour du module ?
La température de fonctionnement spécifiée est de −20 à +70 °C. Vérifiez la température autour du module pendant l’utilisation, en tenant compte de l’échauffement interne et de l’exposition solaire.
