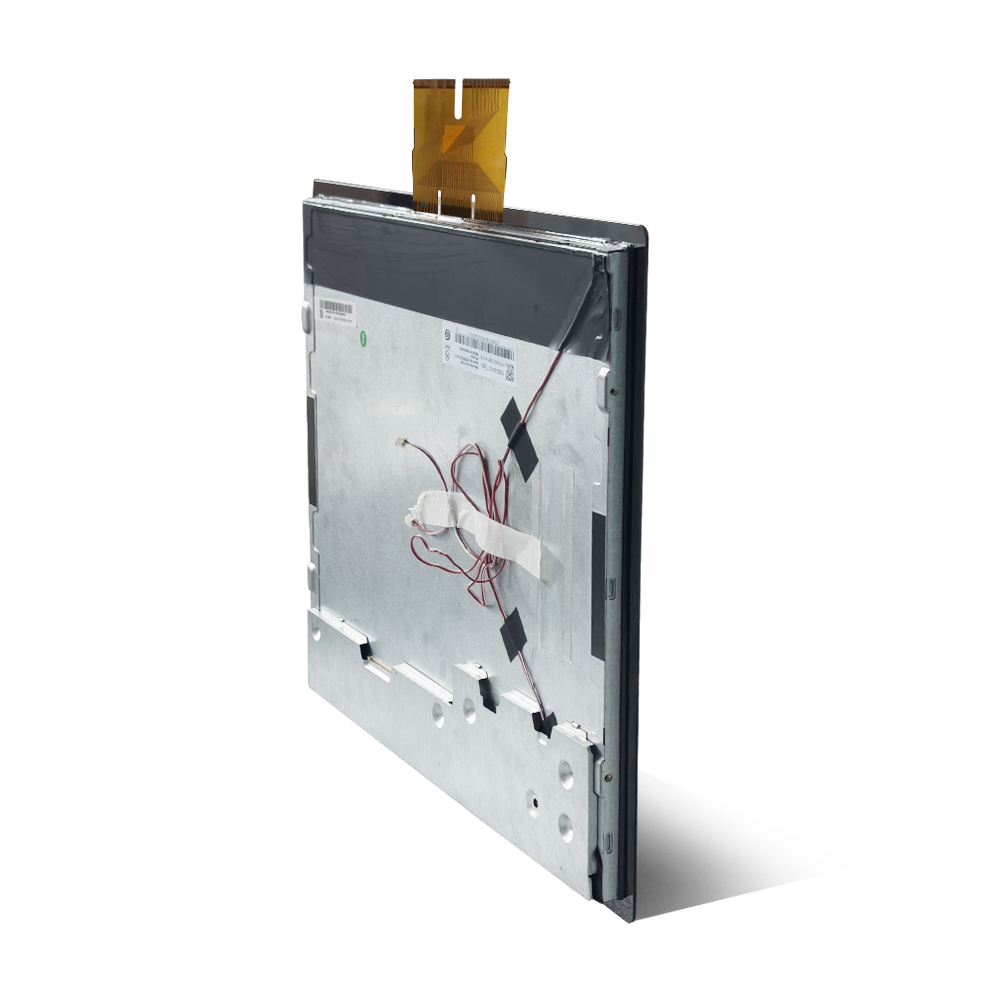

Module écran tactile 19 pouces 5:4 pour bornes de recharge

Une interface adaptée aux contraintes des bornes de recharge
Les fabricants de bornes doivent proposer une interface permettant de consulter les instructions et de suivre la recharge, tout en intégrant l’écran dans une façade soumise à des contraintes thermiques et mécaniques.
Les principaux enjeux concernent :

• La température dans le boîtier : l’écran doit être sélectionné en fonction des conditions réelles d’installation.
• La qualité de l’assemblage optique : les poussières, bulles et défauts de centrage affectent la présentation du produit.
• Les sollicitations en surface : les interactions répétées exposent le verre aux rayures.
• L’adaptation à la borne : dimensions de façade, position du FPC et raccordement doivent correspondre à l’équipement.

Ce module associe une plage de fonctionnement de −30 à +85 °C, un collage optique OCR et une dureté de surface ≥ 7H. Les exigences de fabrication portent sur l’orientation, le centrage et l’absence de défauts visibles.

Applications ciblées
Les fonctions de recharge, de paiement et de communication sont gérées par le système hôte et son logiciel.

Découvrez nos services de personnalisation OEM/ODM pour adapter le module à votre borne.

Six caractéristiques clés pour votre intégration
1.Fonctionnement de −30 à +85 °C | Préparez l’intégration thermique
Une plage de température définie pour qualifier le module dans le boîtier de la borne et ses conditions d’installation.

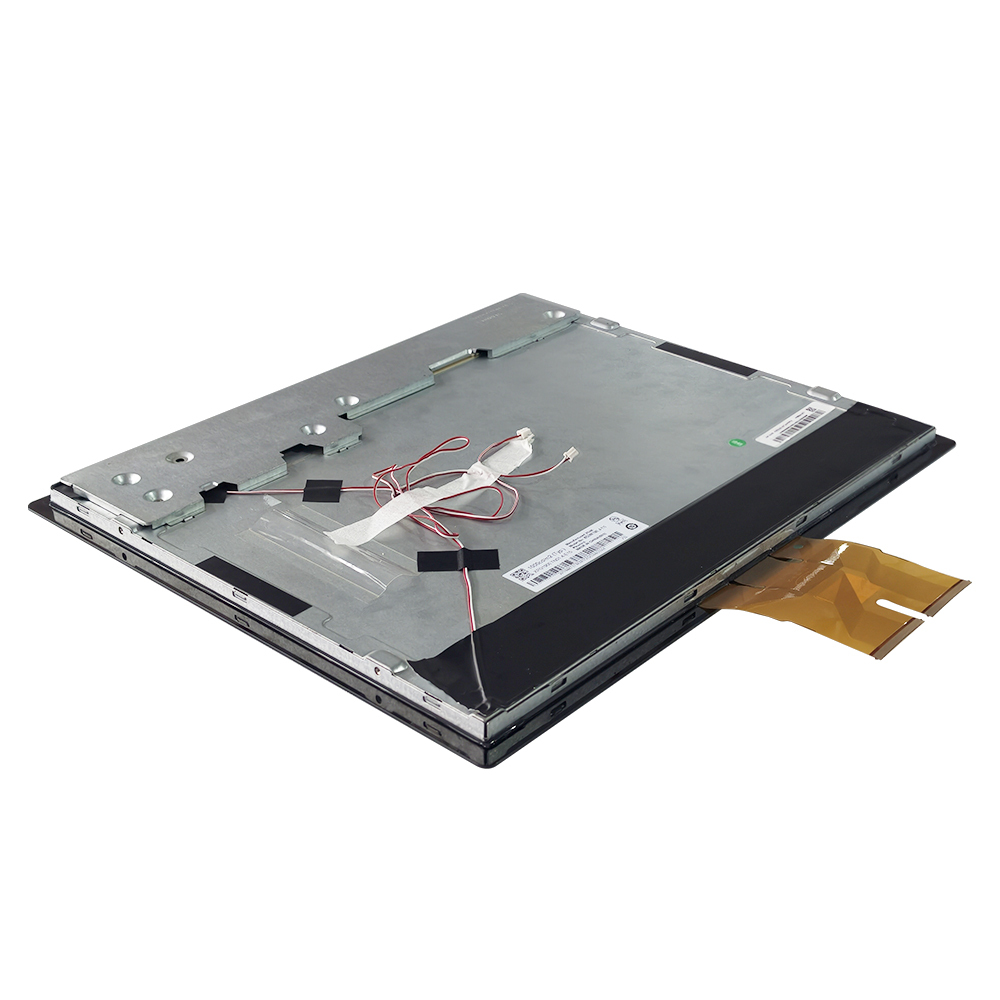

2.Collage optique intégral OCR | Réduisez les interfaces d’air internes
La résine optiquement transparente relie la dalle tactile et le LCD sur la surface d’affichage, au lieu d’une fixation limitée au pourtour.

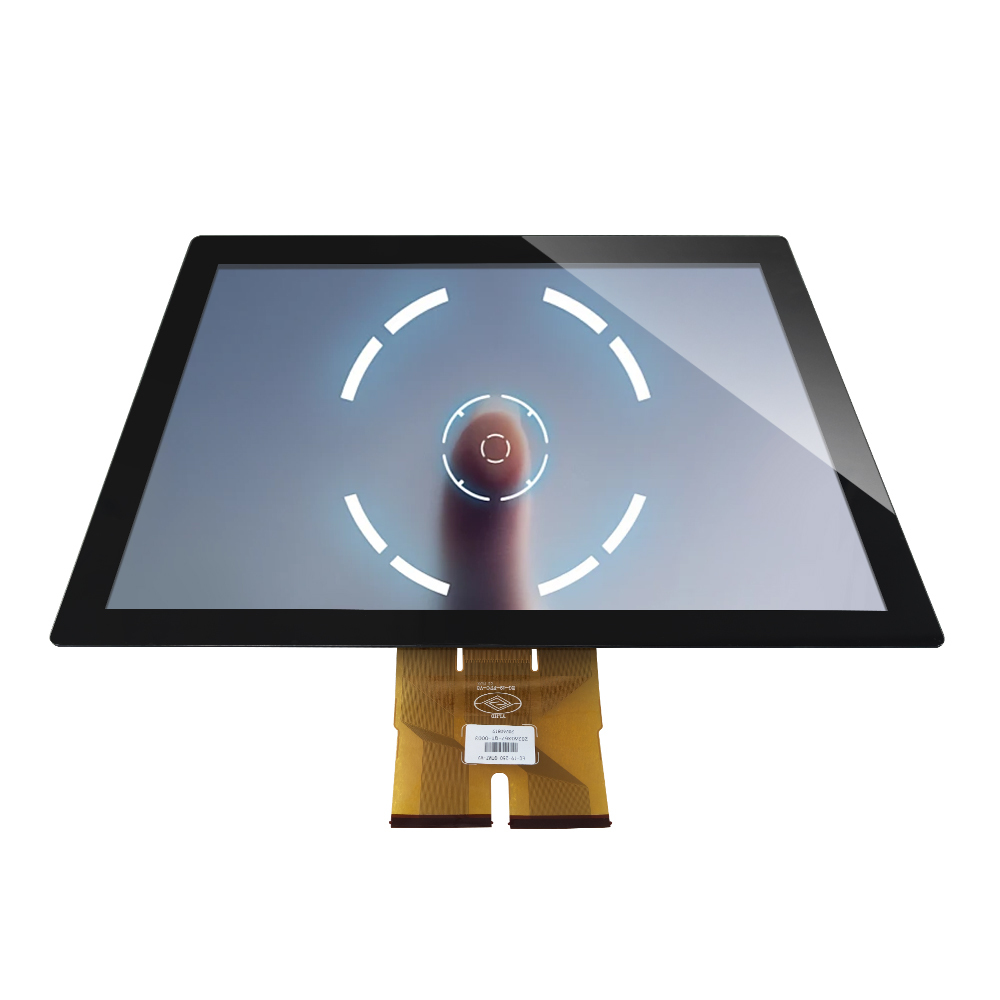

3.19 pouces, format 5:4 | Organisez les informations de recharge
Répartissez les instructions, les états et les commandes dans une interface structurée.

4.Dureté de surface ≥ 7H | Renforcez la résistance aux rayures
Une surface destinée à supporter les sollicitations liées aux manipulations répétées.

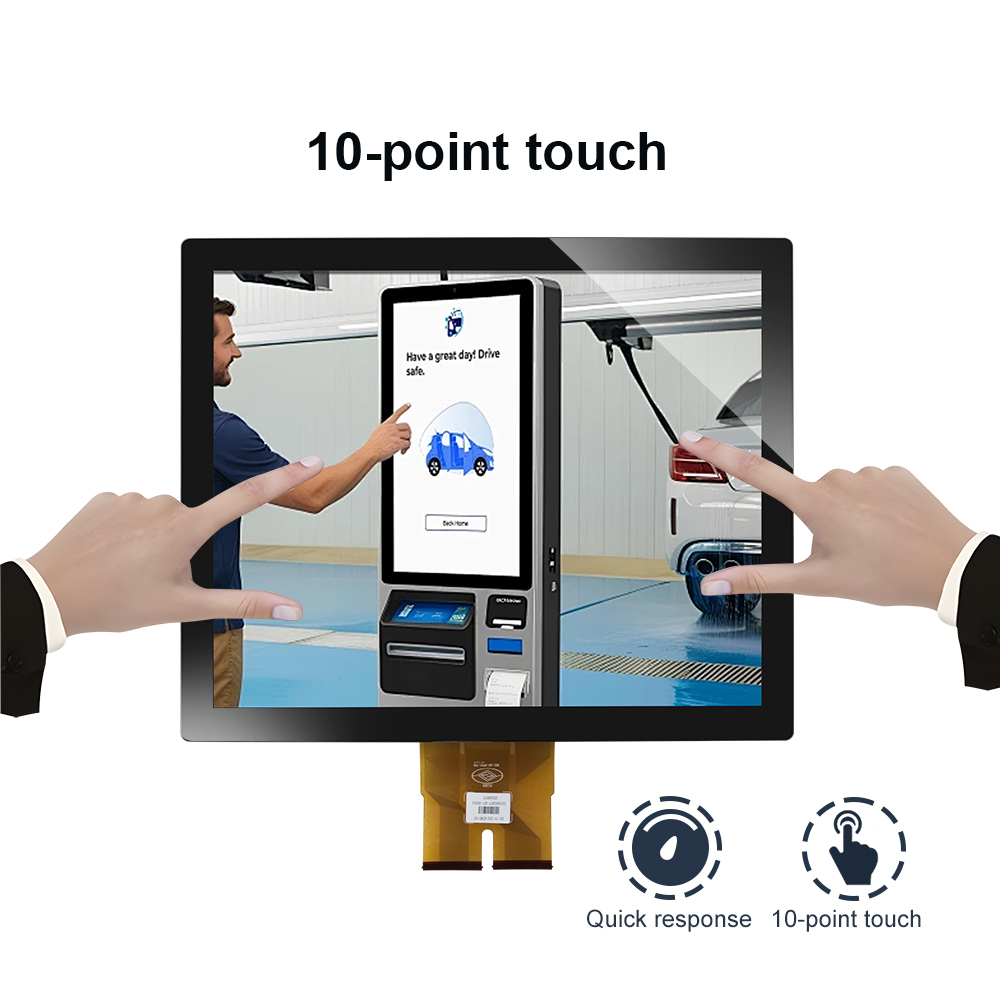

5.10 points de contact | Intégrez des interactions multipoints
Le système peut détecter plusieurs contacts simultanés pour les fonctions prévues par votre application.

6.Interface tactile USB | Facilitez le raccordement au système hôte
Connectez la fonction tactile à l’électronique de commande de la borne via USB.

Spécifications techniques
Configuration standard
TP désigne la dalle tactile, OCR la résine optiquement transparente et LCM le module LCD. L’USB indiqué concerne la communication tactile.

Repérage des broches de la connexion tactile
Ce repérage correspond à la connexion du module. Utilisez le plan électrique et l’orientation du connecteur pour préparer le câblage.

Options de personnalisation
Transmettez le plan de votre borne pour préparer une configuration adaptée.

Projet d’intégration : interface de borne de recharge
Secteur et équipement : mobilité électrique — borne de recharge avec interface tactile en façade.

Challenge : intégrer un écran de grand format, organiser les étapes d’utilisation et tenir compte de la température à l’intérieur du boîtier.

Solution proposée : module 19 pouces 5:4 à collage optique OCR, interface tactile USB, plage de fonctionnement de −30 à +85 °C et personnalisation du verre et du FPC.

Résultat à valider sur le prototype : montage mécanique, lisibilité sur le site, réponse tactile et fonctionnement thermique avec l’électronique de puissance en service.

Ce scénario définit une base d’intégration ; il ne constitue pas une référence client déjà déployée.

Certifications et contrôle qualité
CE · FCC · RoHS · REACH · UL · CCC

Des exigences précises pour l’assemblage
Consultez nos équipements de contrôle et essais de fiabilité pour préparer le protocole de qualification de votre borne.

Personnalisation, livraison et service après-vente
Une configuration adaptée à votre borne
Nous proposons la personnalisation des dimensions, du verre de couverture, du FPC, du logo sérigraphié, du collage optique et du film de blindage.

Pour préparer l’étude, fournissez le plan de façade, les interfaces du système hôte, les conditions d’exposition et les contraintes de température. Précisez également les besoins liés aux gants, à la pluie et au nettoyage pour définir les essais du projet.

MOQ et délais

Emballage et expédition
Le module à collage optique intégral est conditionné dans un sachet antistatique non scellé, sans mise sous vide, ou un sachet à bulles.

Précisez la destination et les exigences de protection lors de la commande pour préparer les instructions d’expédition.

Garantie et SAV
Le module tactile avec LCD est garanti 1 an à compter de la date d’expédition. La garantie de 3 ans concerne uniquement les dalles tactiles seules.

Les dommages causés par l’utilisateur, notamment les dommages physiques et ceux résultant d’une installation incorrecte, sont exclus de la garantie. Les dommages survenus pendant l’installation ne sont pas pris en charge.

Demandez un devis pour votre écran tactile de borne de recharge en précisant le plan mécanique, la configuration hôte, les options souhaitées et la quantité prévue.

FAQ
1.Comment choisir un écran tactile pour une borne de recharge extérieure ?

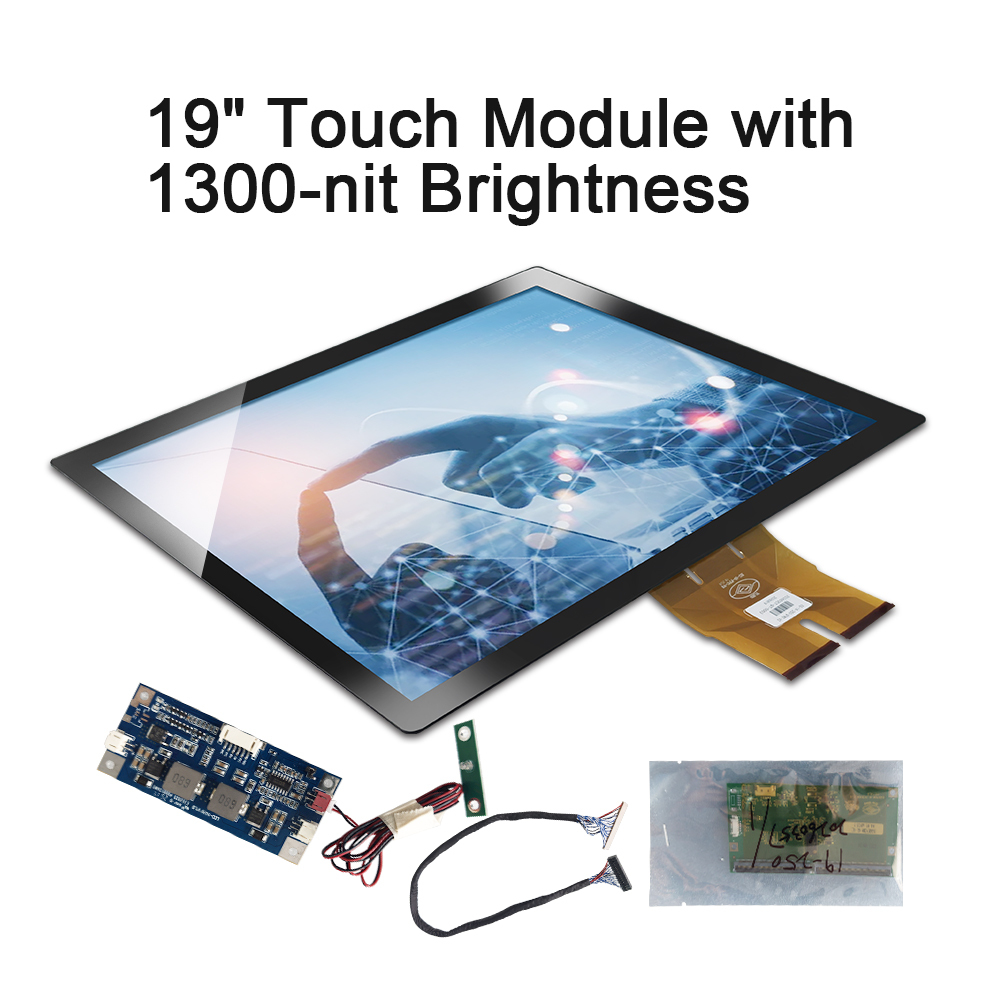

Évaluez la luminosité du LCD, les reflets, la température dans le boîtier, la protection de la façade et les conditions d’utilisation tactile. La qualification doit être réalisée avec le montage et l’électronique définitifs.

2.Le collage optique OCR garantit-il la lisibilité en plein soleil ?
Non. Le collage OCR supprime la lame d’air entre le tactile et le LCD, mais la lisibilité dépend aussi de la luminosité, des traitements de surface, de l’angle de montage et de l’exposition. La transmission ≥ 85 % ne remplace pas une mesure de lisibilité sur site.

3.Le module fonctionne-t-il avec des gants ou sous la pluie ?
Ces usages doivent être validés avec les gants, les conditions d’humidité et la configuration tactile du projet. La détection de 10 contacts ne démontre pas à elle seule la compatibilité avec les gants ou la pluie.

4.La dureté ≥ 7H correspond-elle à une protection IK10 ou IP65 ?
Non. La dureté ≥ 7H concerne la surface et sa résistance aux rayures. Les indices IK et IP évaluent respectivement la résistance aux chocs et la protection contre les intrusions ; ils nécessitent des validations distinctes.

5.Comment vérifier la stabilité tactile pendant la recharge ?
Testez l’interface lorsque l’électronique de puissance fonctionne, avec l’alimentation, le câblage et la mise à la terre définitifs. Incluez les transitions de fonctionnement et les conditions de charge prévues dans le protocole d’essai.

6.L’USB transmet-il l’image et les données de recharge ?
L’USB indiqué concerne la communication tactile. L’interface vidéo du LCD et la communication avec le système de recharge sont traitées séparément dans l’architecture de la borne.

7.Le format 19 pouces 5:4 définit-il la résolution ?
Non. La diagonale et le rapport d’image ne suffisent pas à déterminer la résolution. Vérifiez la fiche du LCD et la compatibilité avec la sortie vidéo du système hôte.

8.Peut-on commander un échantillon avant la série ?
Oui. Le MOQ standard est de 1 pièce et le délai des échantillons est de 3 jours. Les commandes personnalisées commencent à 50 pièces ; le calendrier de production en série est convenu selon la commande.
