Module écran tactile 21,5 pouces 16:9 pour distributeur automatique extérieur

Une interface adaptée aux contraintes de la vente automatique
Les fabricants de distributeurs doivent présenter les produits sous un éclairage variable, intégrer l’écran dans une façade définie et tenir compte de la température à l’intérieur de la machine.
Ce module répond à plusieurs contraintes :

• Reflets sur la surface : le traitement AG atténue les reflets gênants lors de la consultation.
• Température du boîtier : la plage de fonctionnement de −30 à +75 °C fournit une base pour la qualification thermique.
• Manipulations répétées : la dureté de surface ≥ 7H renforce la résistance aux rayures.

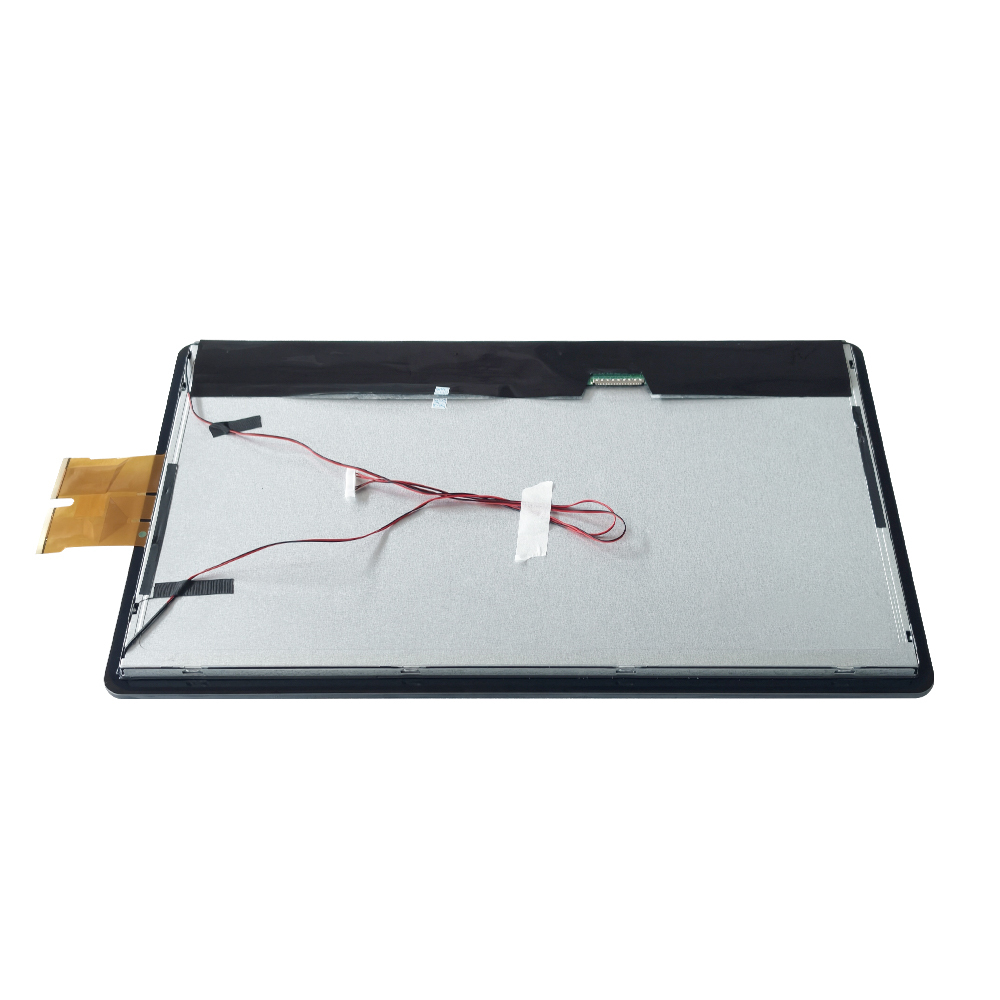

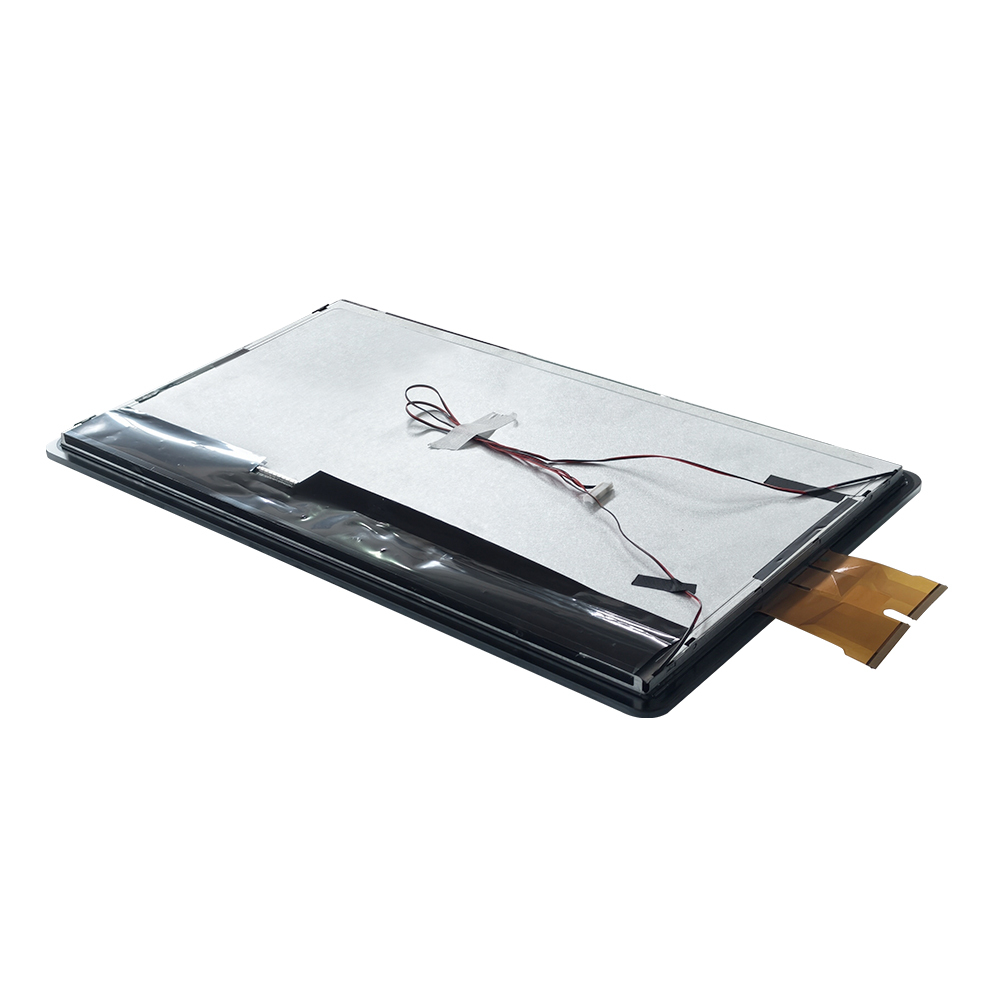

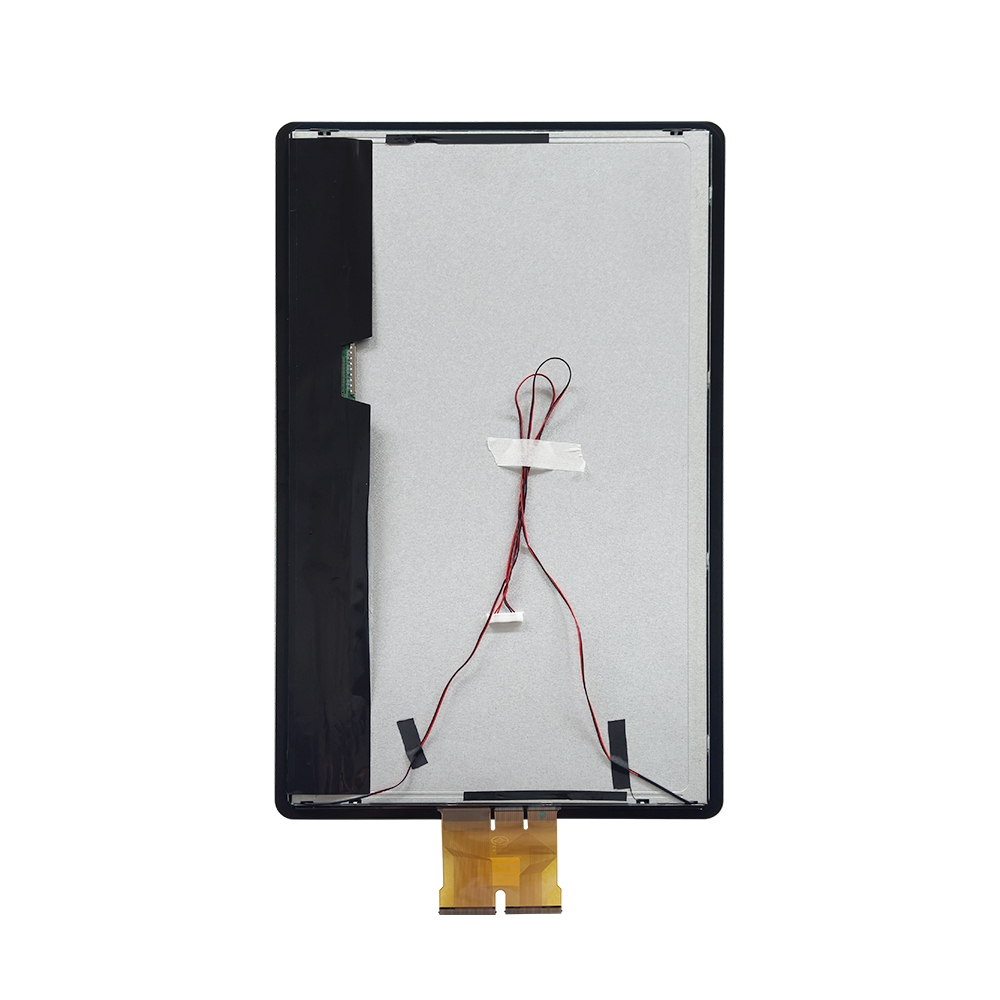

• Intégration mécanique : le verre de couverture et le FPC sont personnalisables.
• Qualité d’assemblage : le centrage, l’orientation et la propreté de la zone visible font partie des exigences de fabrication.

Applications ciblées
Le module assure l’affichage et la saisie tactile. Le système hôte et son logiciel gèrent le catalogue, le paiement et la distribution.

Découvrez nos services de personnalisation OEM/ODM pour adapter le module à votre machine.

Six caractéristiques clés pour votre intégration
Traitement AG | Réduisez les reflets en surface
La finition antireflet présente une brillance de 50 ± 10 et un haze de 6–15 pour maîtriser l’aspect optique de la façade.

Fonctionnement de −30 à +75 °C | Préparez la qualification thermique
Une plage définie pour évaluer le module dans le boîtier du distributeur, avec son échauffement et son exposition réels.

21,5 pouces, format 16:9 | Organisez un catalogue visuel
Répartissez les images, les descriptions et les commandes dans une interface adaptée à votre parcours d’achat.

10 points de contact | Intégrez des interactions multipoints
Le module détecte plusieurs contacts simultanés pour les gestes et fonctions prévus par votre application.

Dureté de surface ≥ 7H | Renforcez la résistance aux rayures
Une caractéristique utile pour une façade tactile accessible au public et soumise aux contacts répétés.

Interface tactile USB | Facilitez le raccordement au système hôte
La carte EGSYPCBA-19, intégrant le circuit ILI2510, assure la communication tactile via USB.

Spécifications techniques
Configuration standard
Le collage périphérique conserve une lame d’air entre le tactile et l’afficheur. L’intégration extérieure doit donc prendre en compte la protection du boîtier, l’humidité et la condensation.

L’USB indiqué concerne la fonction tactile. La résolution, la luminosité et la connexion vidéo relèvent de la configuration de l’afficheur.

Options de personnalisation
Transmettez votre plan de façade pour préparer une configuration adaptée.

Application projet : interface de distributeur automatique extérieur
Les enjeux du fabricant
Les reflets peuvent gêner la sélection des produits, tandis que les contraintes de montage compliquent l’adaptation de l’écran à la façade. Le distributeur doit également prendre en compte les variations thermiques et la présence possible d’humidité dans le boîtier.

La solution Ever Glory

• Consultation sous éclairage ambiant : traitement AG avec paramètres de surface définis.
• Intégration thermique : module spécifié pour fonctionner de −30 à +75 °C.
• Adaptation mécanique : personnalisation du verre de couverture, du FPC et du logo.
• Connexion tactile : solution ILI2510 avec interface USB.
• Qualité d’assemblage : contrôle du centrage, de l’orientation et de la zone visible.
• Choix de l’assemblage : configuration à collage périphérique, avec service de collage optique intégral pour les projets qui le nécessitent.

Étudiez une solution tactile adaptée à votre distributeur automatique.

Certifications et contrôle qualité
CE · FCC · RoHS · REACH · UL · CCC

Des exigences précises pour l’assemblage
Consultez nos équipements de contrôle et essais de fiabilité pour préparer les critères de qualification et de réception de votre équipement.

Personnalisation, livraison et service après-vente
Préparez votre demande technique
Fournissez le plan mécanique, les interfaces du système hôte et les conditions d’installation. Précisez l’exposition solaire, la température dans le boîtier, les exigences de protection et les contraintes liées au nettoyage.

Ces informations permettent de définir la configuration et les essais avec la machine complète.

MOQ et délais

Emballage et expédition
Le module à collage périphérique est conditionné dans un sachet antistatique non scellé, sans mise sous vide, ou un sachet à bulles.

Indiquez la destination et vos exigences de protection lors de la commande pour préparer les instructions d’expédition.

Garantie et SAV
Le module tactile avec afficheur est garanti 1 an à compter de la date d’expédition. La garantie de 3 ans concerne uniquement les dalles tactiles seules.

Les dommages causés par l’utilisateur, notamment les dommages physiques et ceux résultant d’une installation incorrecte, sont exclus de la garantie. Les dommages survenus pendant l’installation ne sont pas pris en charge.

Demandez un devis pour votre module tactile 21,5 pouces en joignant le plan de façade, la configuration hôte et la quantité prévue.

FAQ
1.Quel écran choisir pour un distributeur automatique extérieur ?
Vérifiez la luminosité de l’afficheur, les reflets, les températures, la protection du boîtier et les conditions d’utilisation tactile. La qualification doit être réalisée dans le montage final du distributeur.

2.Quelle est la différence entre collage périphérique et collage optique intégral ?
Le collage périphérique fixe le tactile et l’afficheur sur leur pourtour et conserve une lame d’air entre les surfaces. Le collage optique intégral remplit cet espace avec un matériau transparent. Le produit présenté utilise un collage périphérique.

3.Le traitement AG garantit-il la lisibilité en plein soleil ?
Non. Le traitement AG atténue les reflets en surface. La lisibilité dépend également de la luminosité de l’afficheur, du contraste, de l’angle de montage et de l’exposition.

4.Comment prendre en compte la condensation avec un module à collage périphérique ?
La lame d’air entre le tactile et l’afficheur doit être prise en compte dans la conception du boîtier. Évaluez l’humidité, les cycles thermiques et les dispositions de gestion de la condensation sur l’équipement final.

5.Le module est-il étanche ou certifié IP65 ?
La fiche fournie ne spécifie pas d’indice IP. La protection contre l’eau et la poussière doit être définie et validée avec le boîtier, les joints et les connexions de la machine.

6.Peut-on utiliser le tactile avec des gants ou sous la pluie ?
Ces usages doivent être validés avec les gants, les conditions d’humidité et la configuration tactile finale. Le contrôleur ILI2510 et les 10 points de contact ne constituent pas, à eux seuls, une validation de ces usages.

7.L’USB transmet-il également l’image et les données de paiement ?
Non. L’USB indiqué concerne la communication tactile. La vidéo et le système de paiement sont traités séparément dans l’architecture du distributeur.

8.Peut-on commander un échantillon avant la série ?
Oui. Le MOQ standard est de 1 pièce, avec un délai d’échantillon standard de 3 jours. Les commandes personnalisées commencent à 50 pièces ; leur calendrier est défini selon le projet.
