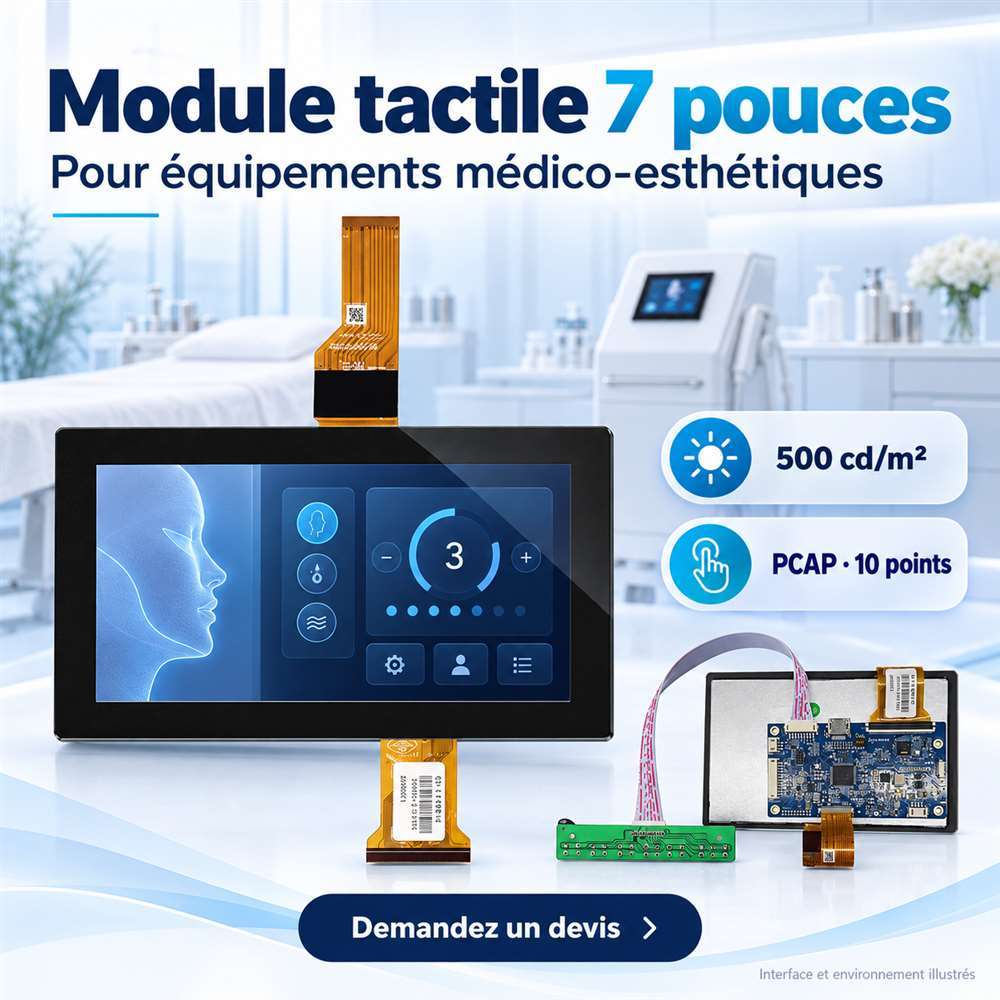

Le EG-7-A-QTMZ-V1 est un module écran tactile de 7 pouces destiné à l’intégration dans des équipements médico-esthétiques. Il associe une luminosité annoncée de 500 cd/m², un collage optique OCR et une fonction tactile capacitive projetée PCAP à 10 points.
Communiquez votre plateforme hôte, vos contraintes mécaniques et les quantités prévues pour obtenir la fiche technique et un devis adapté à votre projet.
Le EG-7-A-QTMZ-V1 est un module d’affichage tactile de 7 pouces destiné à l’intégration dans des équipements médico-esthétiques. Il associe une luminosité annoncée de 500 cd/m², un assemblage par collage optique OCR et une fonction tactile capacitive projetée PCAP à 10 points.
La fonction tactile utilise un contrôleur EGGKPCBA-19 et une interface USB. La plage de fonctionnement indiquée est de −20 à +70 °C, sous réserve du respect des conditions d’intégration définies dans le dossier technique.
Ce produit s’inscrit dans notre gamme de modules d’affichage tactiles PCAP avec LCD pour équipements médicaux et esthétiques.
Demandez la fiche technique et un devis pour le EG-7-A-QTMZ-V1.
Le EG-7-A-QTMZ-V1 fournit les fonctions d’affichage et de saisie tactile nécessaires à une interface opérateur intégrée. Il peut être étudié pour présenter des menus, des réglages, des états de fonctionnement et des messages provenant du système hôte.
Selon le logiciel de votre équipement, l’interface peut permettre à l’utilisateur de :
Le module constitue un composant d’intégration. Il ne comprend pas automatiquement le logiciel applicatif, les fonctions de commande du traitement ou la certification de l’équipement final. Les interfaces représentées dans les illustrations sont des exemples visuels.

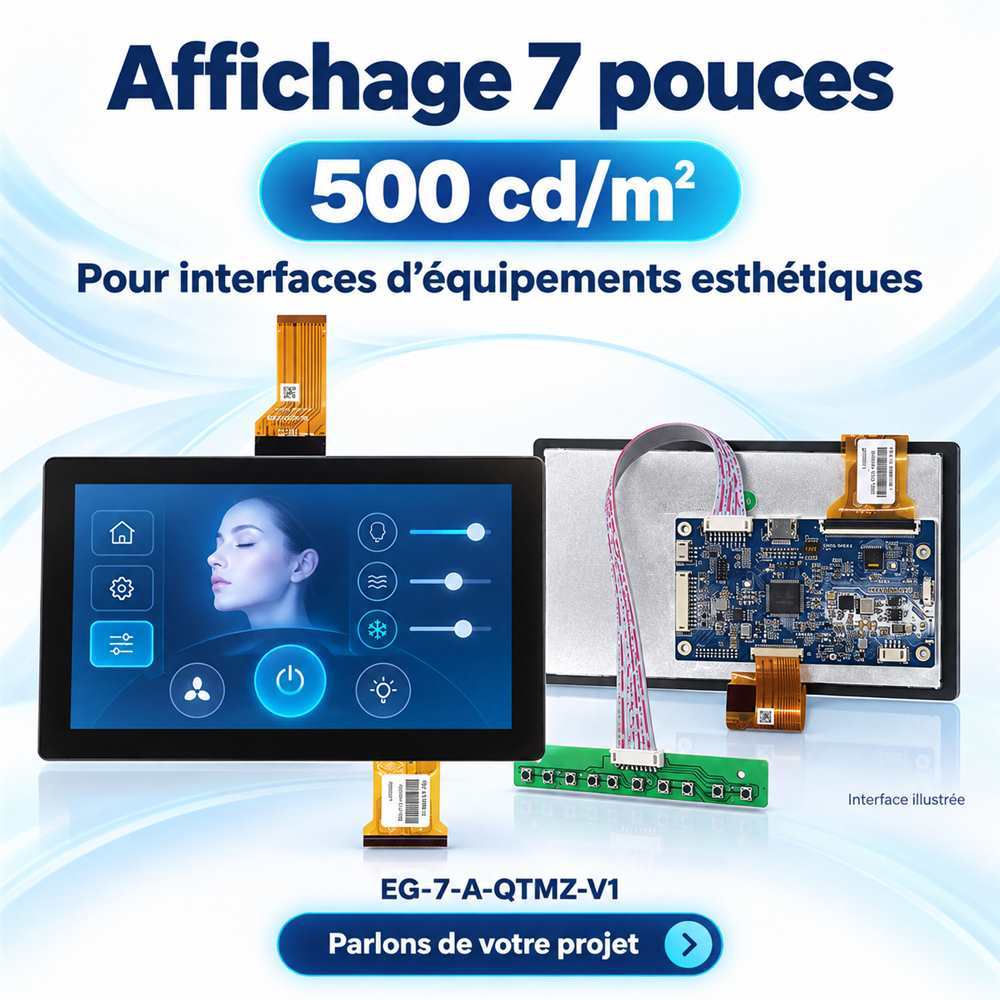

La luminosité annoncée pour cette référence est de 500 cd/m². Avant validation, le dossier technique doit préciser si cette valeur concerne la dalle LCD seule ou le module assemblé, ainsi que les conditions de mesure.
La lisibilité doit être évaluée avec votre interface graphique, l’éclairage du local, la position de l’opérateur et l’orientation de l’écran. Ces éléments permettent de déterminer si la configuration répond aux besoins de votre équipement.

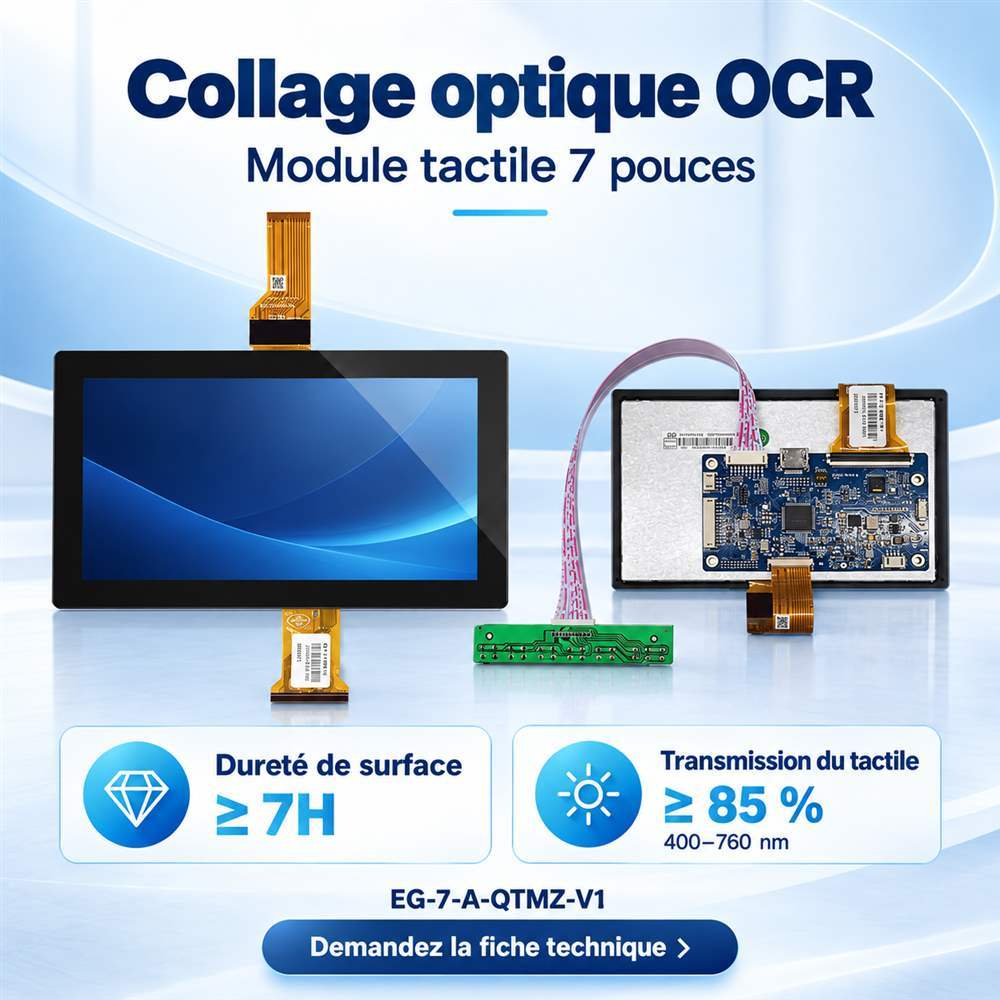

La structure indiquée est TP + OCR + LCM : la partie tactile est associée au module d’affichage par un collage optique OCR.
La qualité de l’assemblage doit être examinée selon les critères définis pour le projet, notamment l’alignement, la propreté de la zone d’affichage et l’absence de défauts visibles tels que les bulles ou les contaminations.
Pour comprendre les méthodes d’assemblage et leurs différences, consultez notre présentation des procédés de collage optique OCA, SCA et OCR. La configuration présentée ici utilise un assemblage OCR.
Les dimensions, l’orientation des composants et les tolérances applicables sont à vérifier sur le plan approuvé avant l’intégration.
La technologie capacitive projetée permet au module de détecter jusqu’à 10 points de contact. Les gestes et les fonctions associés dépendent du système d’exploitation et du logiciel de l’équipement.

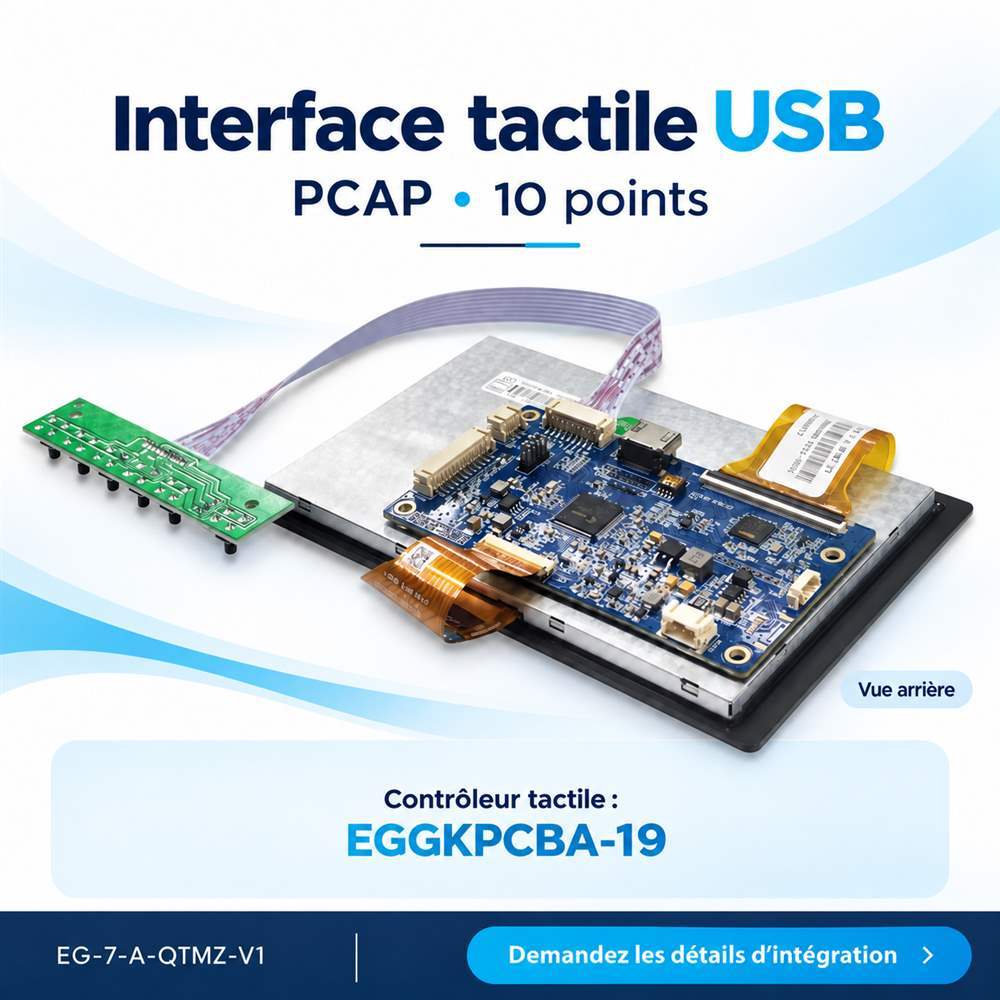

Le contrôleur tactile EGGKPCBA-19 traite les signaux du capteur et transmet les données de contact au système hôte par USB.
L’interface USB indiquée concerne la fonction tactile. L’interface vidéo, ses connexions et la configuration de la carte de commande doivent être confirmées séparément.
Pour préparer la validation, indiquez la référence de votre plateforme hôte, le système d’exploitation utilisé et les interactions attendues. Les exigences particulières, telles que l’utilisation avec des gants, doivent être évaluées dans les conditions réelles du projet.
| Caractéristique | Spécification |
|---|---|
| Référence | EG-7-A-QTMZ-V1 |
| Type de produit | Module d’affichage tactile à intégrer |
| Application envisagée | Équipements médico-esthétiques |
| Diagonale | 7 pouces |
| Luminosité annoncée | 500 cd/m² ; périmètre et conditions de mesure à confirmer |
| Structure | TP + OCR + LCM |
| Assemblage | Collage optique OCR |
| Technologie tactile | Capacitif projeté — PCAP |
| Nombre de points tactiles | 10 |
| Contrôleur tactile | EGGKPCBA-19 |
| Interface tactile | USB |
| Transmission du composant tactile | ≥ 85 %, dans la plage de 400 à 760 nm |
| Dureté de surface | ≥ 7H |

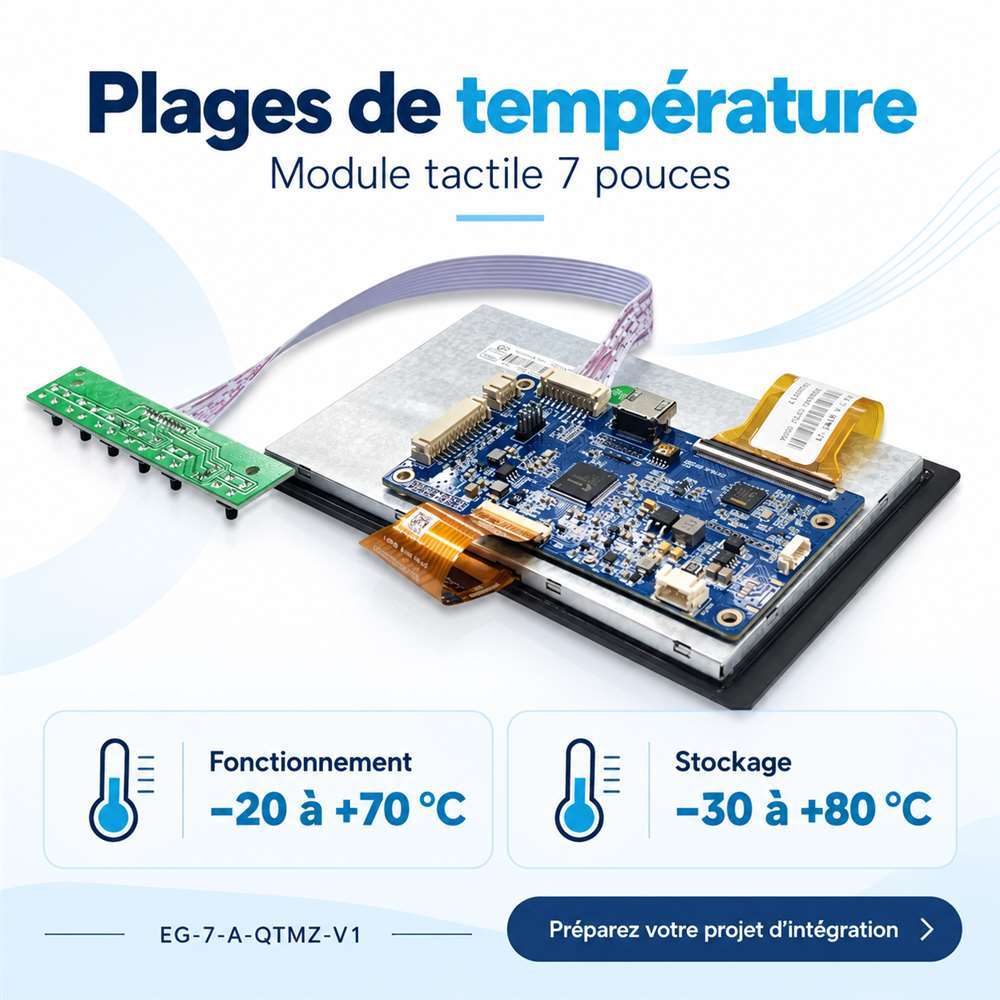

| Température de fonctionnement | −20 à +70 °C |
| Température de stockage | −30 à +80 °C |
| Tolérances non spécifiées | Selon GB/T 1804-2000, classe M |
| Matériaux | Conformes aux exigences RoHS selon la spécification fournie |
La transmission lumineuse indiquée concerne le composant tactile et ne représente pas la transmission de l’ensemble LCD et tactile. La dureté de surface ≥ 7H ne constitue pas une classification de résistance aux chocs.
La résolution, l’interface vidéo, les besoins d’alimentation et les dimensions du module complet doivent être confirmés dans la fiche technique de la configuration proposée.
Avant de concevoir la façade, vérifiez le plan mécanique du module complet : dimensions extérieures, épaisseur, zone visible et dégagements nécessaires aux nappes et aux connecteurs.
Le montage doit respecter les zones de fixation et les contraintes définies dans le dossier technique. L’orientation du tactile et celle du LCM doivent être conformes au plan, avec un alignement adapté entre la zone tactile et la zone d’affichage.
La connexion tactile USB doit être étudiée avec la plateforme hôte. La liaison vidéo et les besoins d’alimentation de l’afficheur, du rétroéclairage et de la carte de commande doivent être définis séparément.
Pour préparer l’intégration, précisez :
Les photographies présentent une configuration comprenant le module, une carte de commande, une carte de boutons et des connexions associées.
Le contenu livré doit être précisé dans le devis et la nomenclature approuvée. Confirmez les cartes, nappes, câbles et accessoires nécessaires à votre projet avant de retenir la configuration.
Une validation sur une configuration représentative permet de vérifier l’adéquation du module à votre application.
| Point de validation | Vérifications à prévoir |
|---|---|
| Intégration mécanique | Encombrement, fixation, alignement et dégagement des connexions |
| Affichage | Lisibilité, orientation, rendu de l’interface et conditions d’éclairage |
| Fonction tactile | Reconnaissance des contacts, coordonnées, bords de zone et gestes attendus |
| Compatibilité système | Carte hôte, système d’exploitation et communication USB |
| Alimentation | Tensions, démarrage et stabilité pendant le fonctionnement |
| Environnement électrique | Comportement tactile lorsque les autres composants de l’équipement sont actifs |
| Conditions thermiques | Température réelle dans le boîtier et respect des limites applicables |
| Usage spécifique | Gants, nettoyage ou exposition aux liquides, selon les exigences du projet |
Consultez nos moyens d’essai de fiabilité et d’inspection pour préparer les points à examiner avec votre équipe technique.
Les essais applicables, leur durée et les critères d’acceptation doivent être convenus pour la configuration retenue. Les capacités générales d’essai ne constituent pas une certification automatique de cette référence.
Après validation, les références des composants et les versions logicielles concernées doivent être identifiées pour préparer la production.
Dans un équipement médico-esthétique, la procédure de nettoyage doit être compatible avec les matériaux exposés : verre, traitements de surface, encres, joints et éléments d’assemblage.
Indiquez les produits de nettoyage envisagés, leur concentration et leur fréquence d’utilisation afin de définir les vérifications nécessaires. La compatibilité chimique ne peut pas être déduite uniquement de la présence d’une surface vitrée.
L’utilisation avec des gants et le comportement en présence de liquides doivent également être évalués selon des conditions précises. Une fonction tactile tolérante à certaines gouttes ne constitue pas une garantie d’étanchéité du module ou de l’équipement complet.
Pour obtenir une proposition correspondant à votre projet, communiquez les informations suivantes :
| Information | Éléments à préciser |
|---|---|
| Référence demandée | EG-7-A-QTMZ-V1 |
| Application | Type d’équipement et fonctions de l’interface |
| Quantités | Besoin en échantillons, première commande et prévision annuelle |
| Plateforme hôte | Carte utilisée, sorties vidéo et système d’exploitation |
| Contraintes mécaniques | Plan de façade, espace disponible et principe de montage |
| Fourniture souhaitée | Module, carte de commande, carte de boutons et câbles |
| Conditions d’utilisation | Éclairage, température, gants et nettoyage |
| Calendrier | Dates prévues pour les essais et la production |
| Documents requis | Fiche technique, plan, brochage et justificatifs applicables |
Le prix, le MOQ, la disponibilité et les délais sont à confirmer selon la configuration et les quantités demandées.
Oui. La structure indiquée est TP + OCR + LCM : elle comprend une partie tactile et un module d’affichage associés par collage optique OCR.
Les photographies présentent des cartes et des connexions associées. Leur inclusion doit être confirmée dans le devis et la liste des éléments livrés.
L’USB indiqué dans les paramètres concerne la fonction tactile. L’interface vidéo et la carte de commande doivent être confirmées séparément pour la configuration proposée.
La résolution doit être confirmée dans la fiche technique de l’afficheur sélectionné. Elle ne doit pas être déduite de la diagonale de 7 pouces ou des illustrations.
La valeur annoncée est de 500 cd/m². Son périmètre — dalle LCD seule ou module assemblé — et ses conditions de mesure doivent être précisés dans la spécification finale.
Cette fonction doit être vérifiée avec les gants réellement utilisés. Le matériau, l’épaisseur, les conditions de contact et le réglage du contrôleur influencent le résultat.
Aucun indice IP n’est indiqué dans les paramètres présentés. Les exigences d’étanchéité doivent être définies et vérifiées au niveau de la façade et de l’équipement assemblé.
Les produits et les concentrations doivent être validés en fonction des matériaux exposés et de la procédure de nettoyage. Communiquez votre protocole pour préparer l’évaluation.
Les informations présentées décrivent un composant destiné à l’intégration dans des équipements médico-esthétiques. Elles ne constituent pas une certification médicale du module ou de l’équipement final.
Ils sont à confirmer selon la quantité, la configuration, la disponibilité des composants et le calendrier du projet. Précisez vos besoins en échantillons et votre prévision de production lors de la demande.
Vous recherchez un module tactile PCAP de 7 pouces à collage optique OCR, avec une luminosité annoncée de 500 cd/m², pour un équipement médico-esthétique ?
Transmettez votre cahier des charges en mentionnant la référence EG-7-A-QTMZ-V1. Indiquez votre plateforme hôte, les contraintes mécaniques, les quantités prévues et le calendrier souhaité pour préparer l’étude de votre demande.
Contactez Ever Glory pour obtenir la fiche technique et un devis adapté à votre projet.
