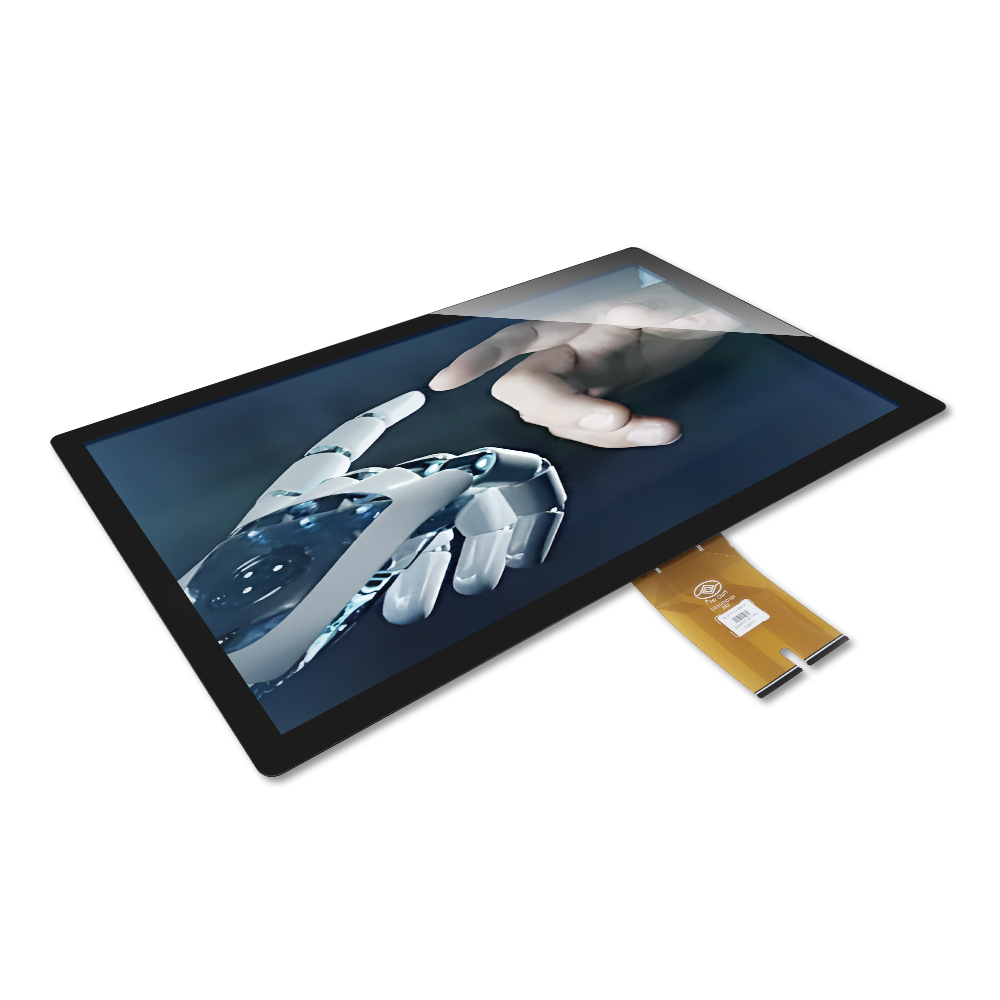

Réponse directe : ce module d’affichage tactile capacitif de 27 pouces comprend un écran TFT-LCD, une fonction tactile PCAP, un verre de protection et un collage optique intégral. Il est principalement destiné à l’intégration dans des bornes et équipements en libre-service.
Il ne s’agit ni d’une dalle tactile seule sans LCD, ni d’un moniteur fini avec boîtier, alimentation et électronique externe.
Pourquoi utiliser un module tactile de 27 pouces dans une borne libre-service ?

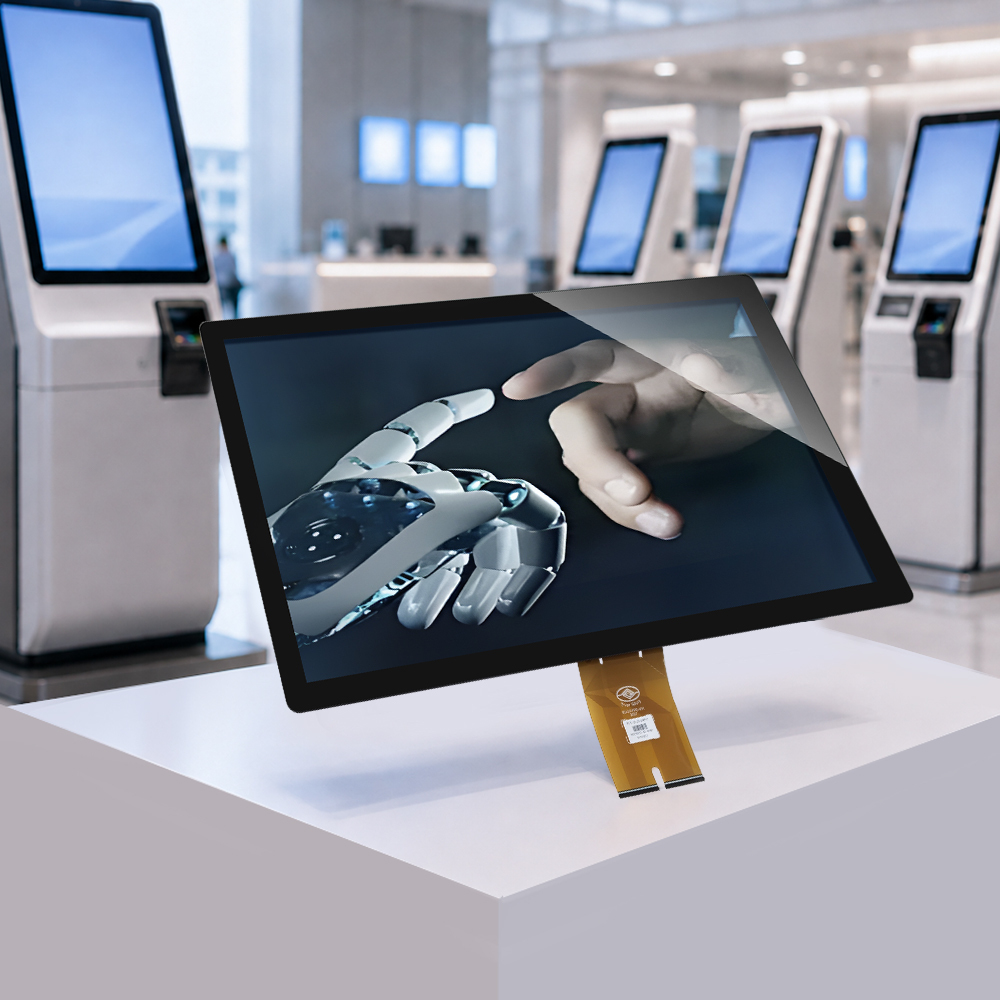

Une interface de 27 pouces offre une surface adaptée aux équipements qui doivent présenter plusieurs informations, des formulaires, des catalogues, des plans ou de grandes commandes tactiles. Elle peut faciliter la consultation à courte distance dans un espace public, commercial ou administratif.
Bornes de commande
Présentation de catégories, variantes, informations produit et étapes de confirmation sur une interface tactile de grande taille.
Terminaux d’enregistrement
Saisie guidée des informations, sélection de services et affichage d’instructions dans les espaces d’accueil.
Billetterie et gestion de file
Affichage des destinations, services, créneaux ou numéros de passage avec des zones tactiles clairement identifiables.
Information et orientation
Consultation de cartes, répertoires, horaires et contenus d’orientation dans les bâtiments ou espaces publics.
Quels problèmes le collage optique intégral aide-t-il à résoudre ?
Dans une structure conventionnelle avec lame d’air, chaque interface entre l’air, le verre et le LCD peut produire des réflexions supplémentaires. Des particules ou de l’humidité peuvent également pénétrer dans la cavité si la structure périphérique n’est pas correctement conçue.
Le collage optique remplit l’espace entre l’ensemble tactile et le LCD avec un matériau optiquement transparent.
| Problème d’intégration | Contribution du collage optique | Validation complémentaire |
|---|---|---|
| Réflexions internes entre la dalle tactile et le LCD | Suppression de la lame d’air et réduction des interfaces optiques internes. | Vérifier également la luminance du LCD, l’éclairage ambiant et le traitement du verre. |
| Poussière ou contamination dans l’espace entre les composants | Absence de cavité ouverte entre la partie tactile et le LCD collés. | Le joint périphérique et le boîtier restent nécessaires pour protéger l’ensemble final. |
| Décalage entre la zone tactile et la zone active du LCD | Assemblage coordonné du tactile et de l’affichage dans un même sous-ensemble. | Confirmer les tolérances, la zone visible et le plan mécanique lors de la revue DFM. |
| Contraintes mécaniques sur un écran public de grande taille | Meilleure cohésion de l’empilage collé. | La résistance finale dépend aussi du verre, du montage, du boîtier et des essais de l’ensemble. |
Consultez notre processus de collage optique OCA, SCA et OCR.

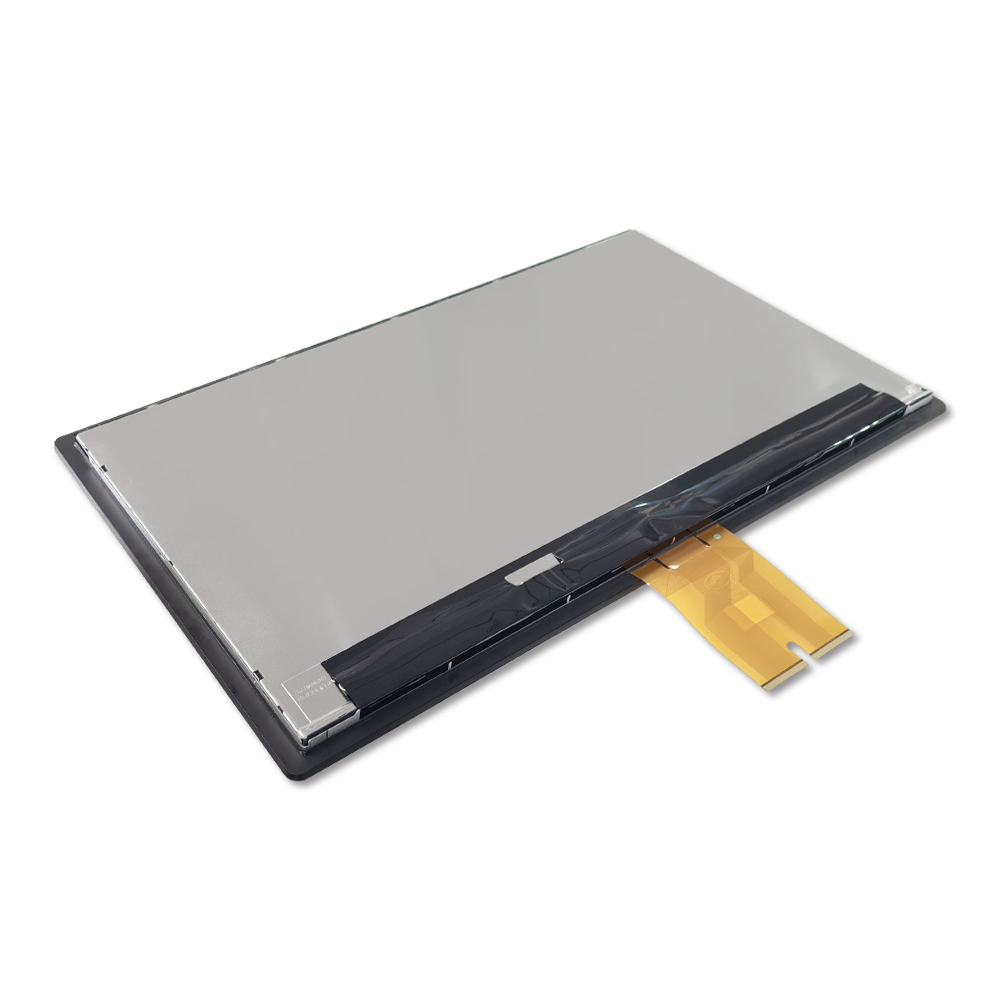

Architecture du module LCD-PCAP
Cette architecture fournit deux fonctions distinctes :
- Affichage : le TFT-LCD reçoit le signal d’image provenant de la carte hôte.
- Toucher : le capteur PCAP et son contrôleur transmettent les coordonnées tactiles au système hôte.
L’interface tactile et l’interface d’affichage doivent être définies séparément. Une liaison USB destinée au contrôleur tactile transmet normalement les coordonnées de toucher ; elle ne constitue pas automatiquement une entrée vidéo.
| Type de produit | LCD intégré | Fonction | Périmètre de cette page |
|---|---|---|---|
| Module d’affichage tactile capacitif | Oui | Affichage LCD et saisie tactile PCAP | Oui |
| Dalle tactile capacitive | Non | Saisie tactile uniquement | Non |
| Moniteur tactile ou borne complète | Oui | Module, boîtier, alimentation et électronique supplémentaire | Non |
Pour une dalle tactile seule destinée à un équipement possédant déjà son LCD, consultez les panneaux tactiles capacitifs PCAP sans LCD.
Spécifications confirmées du module
| Type de produit | Module d’affichage tactile capacitif destiné à l’intégration |
|---|---|
| Diagonale nominale | 27 pouces |
| Écran LCD inclus | Oui |
| Technologie tactile | Capacitif projeté, PCAP |
| Méthode d’assemblage | Collage optique intégral |
| Application principale | Bornes, kiosques et équipements interactifs en libre-service |
| Mode commercial | Fabrication OEM/ODM sur cahier des charges |
| Format du produit | Sous-ensemble LCD-PCAP, sans boîtier de borne complet |
Points à valider pour l’intégration dans une borne
Structure mécanique
Le plan doit préciser les dimensions extérieures, la zone active, la zone visible, le recouvrement du verre, les points de fixation, les tolérances du boîtier et l’espace disponible pour le FPC et les connecteurs.
Affichage et électronique
La résolution, la luminance, l’interface du LCD, l’alimentation, le rétroéclairage et la séquence de démarrage doivent être compatibles avec la carte hôte de la borne.
Fonction tactile
Le contrôleur, l’interface tactile, le système d’exploitation, le nombre de contacts, le câblage et le micrologiciel doivent être vérifiés dans l’équipement final.
Utilisation publique
Le verre, les encres et les traitements de surface doivent être sélectionnés en fonction des produits de nettoyage, de la fréquence d’utilisation, de l’éclairage et des contraintes mécaniques prévues.
Maintenance
Le collage optique transforme le tactile et le LCD en un sous-ensemble lié. La stratégie de remplacement sur site doit donc être définie pendant la conception de la borne afin de conserver un accès de maintenance approprié.
Personnalisation OEM/ODM étudiée selon le projet
- Forme, dimensions, bords, perçages et impression du verre de protection
- Position des fenêtres, pictogrammes ou logo client
- Traitements de surface AG, AR ou AF selon l’objectif optique
- Sélection coordonnée du LCD, du capteur PCAP et du contrôleur tactile
- Réglage du micrologiciel pour le système hôte et les conditions définies
- Position, longueur et connecteur du FPC
- Conception de la zone de joint et de l’intégration frontale
- Plans, spécification technique, échantillons et programme de validation
Découvrez notre service de développement OEM/ODM pour écrans et modules tactiles.
Du cahier des charges à la production
- Revue de l’application : type de borne, environnement, interface utilisateur et cycle de fonctionnement.
- Revue DFM : LCD, verre, capteur, collage, FPC, tolérances et boîtier.
- Confirmation technique : plans, nomenclature, interfaces et critères d’acceptation.
- Échantillonnage : fabrication du prototype et réglage de la fonction tactile.
- Validation système : essais avec la carte hôte et la structure réelle de la borne.
- Lot pilote et série : verrouillage du BOM, identification du micrologiciel et traçabilité.
Pour les projets qui nécessitent un format plus compact, consultez également le module tactile 13,3 pouces avec LCD pour borne libre-service compacte.
FAQ sur le module d’affichage tactile capacitif de 27 pouces
Qu’est-ce que ce module d’affichage tactile capacitif de 27 pouces ?
Il s’agit d’un sous-ensemble intégrable réunissant un écran TFT-LCD de 27 pouces, une fonction tactile PCAP, un verre de protection et un collage optique intégral. Il est principalement destiné aux équipements en libre-service.
Le module comprend-il un écran LCD ?
Oui. Le LCD et la fonction tactile capacitive sont inclus dans le même sous-ensemble. Ce produit ne doit pas être confondu avec une dalle tactile seule sans LCD.
S’agit-il d’une borne ou d’un moniteur complet ?
Non. Il s’agit d’un module destiné à être intégré. Le boîtier de la borne, l’alimentation système, l’ordinateur, la carte vidéo et les périphériques externes ne font pas automatiquement partie du module.
Pourquoi utiliser un collage optique intégral ?
Le collage optique supprime la lame d’air entre la partie tactile et le LCD. Il contribue à réduire les réflexions internes, à limiter les contaminations dans l’interface collée et à former un sous-ensemble plus cohérent.
Ce module convient-il automatiquement à une borne extérieure ?
Non. Le format 27 pouces et le collage optique ne suffisent pas à confirmer une utilisation extérieure. La luminance du LCD, la température, les traitements optiques, la dissipation thermique, le joint, le boîtier et les essais de protection doivent être vérifiés séparément.
L’interface USB tactile transmet-elle aussi l’image ?
Non dans une architecture habituelle. L’interface tactile transmet les coordonnées de contact, tandis que l’image utilise l’interface du LCD ou une carte de conversion vidéo distincte.
Quelles informations faut-il transmettre pour une étude OEM/ODM ?
Fournissez le plan de la borne, la zone visible, les performances d’affichage recherchées, les interfaces de la carte hôte, les conditions d’utilisation, les exigences du verre, le calendrier du prototype et le volume annuel estimé.
Demander une étude pour votre borne libre-service
Transmettez votre plan 2D ou 3D, l’ouverture frontale, l’architecture de la carte hôte, les conditions d’éclairage et le volume prévisionnel. Ever Glory pourra examiner la compatibilité du LCD, du tactile PCAP, du collage optique et de la structure mécanique.
Demander une revue DFM Voir les modules avec LCD
