Module LCD industriel 23 pouces Full HD pour intégration OEM

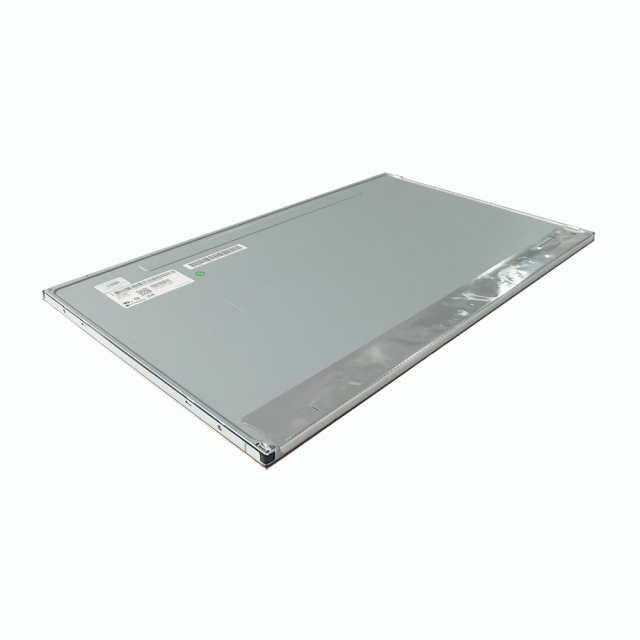

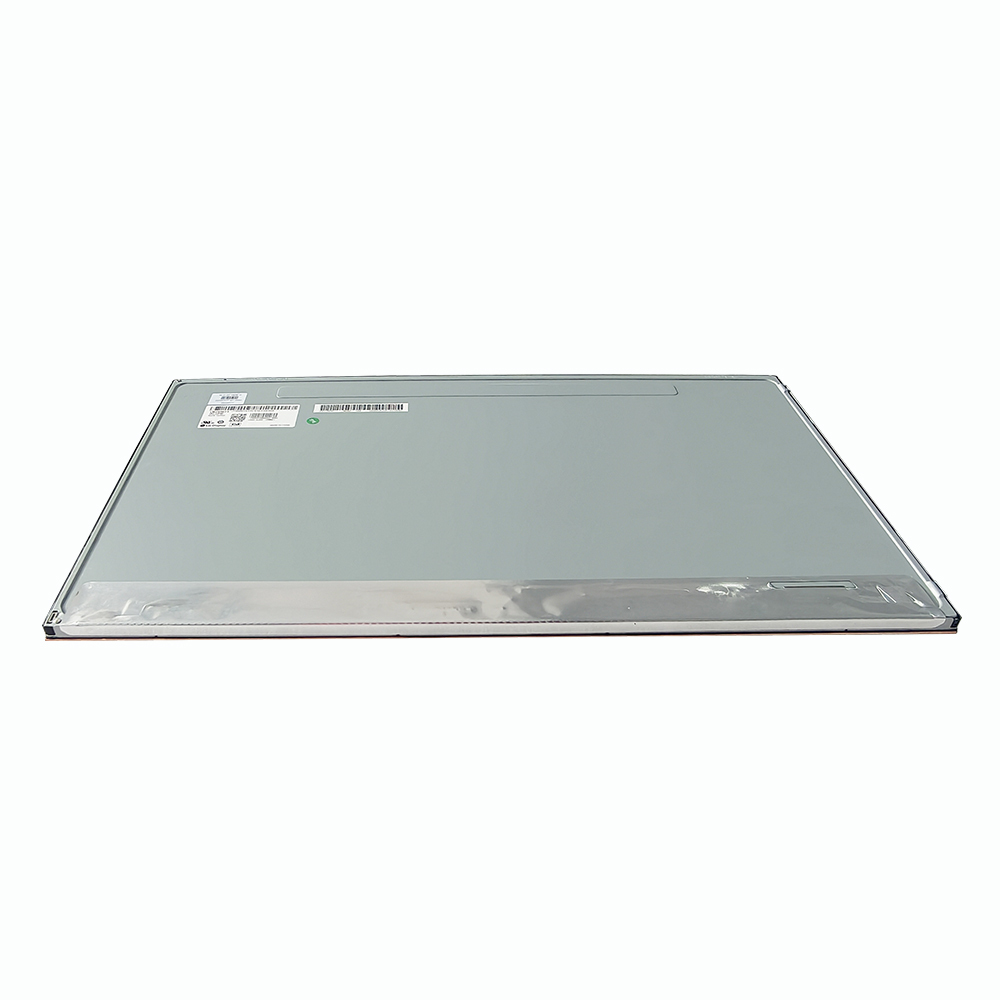

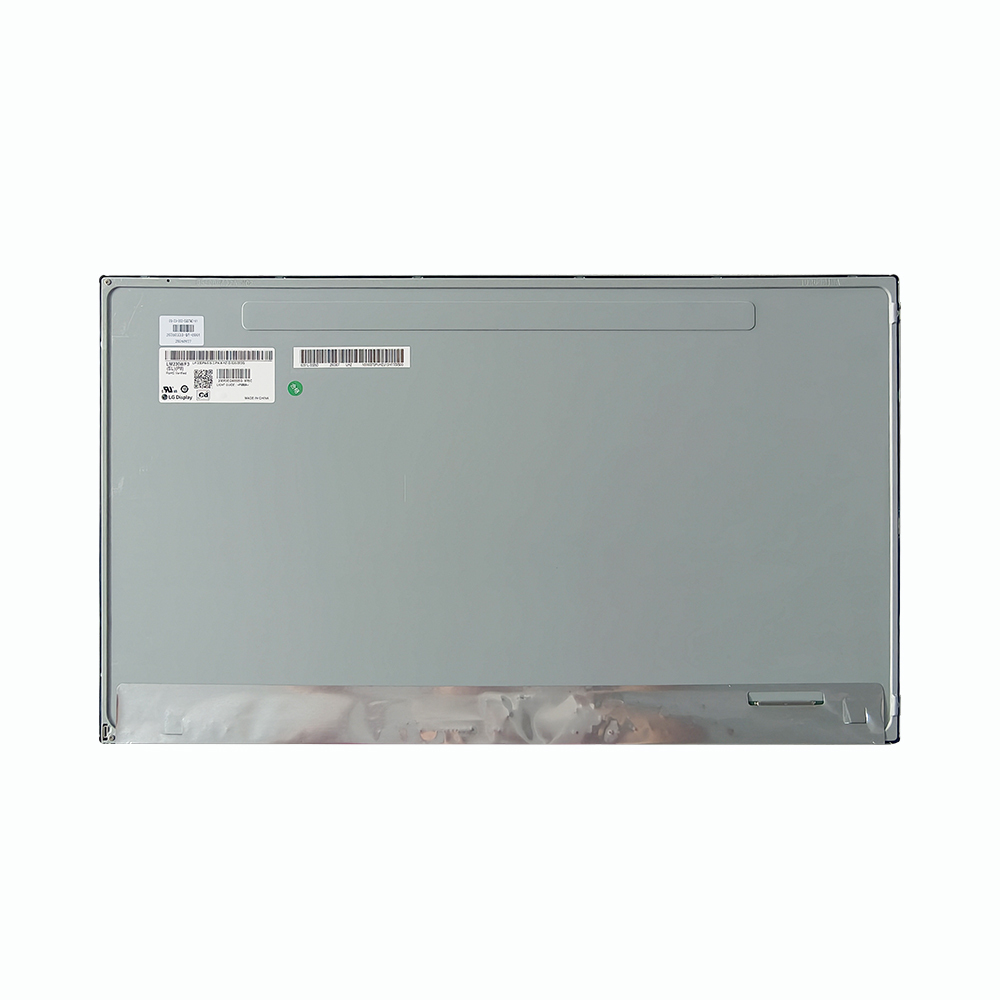

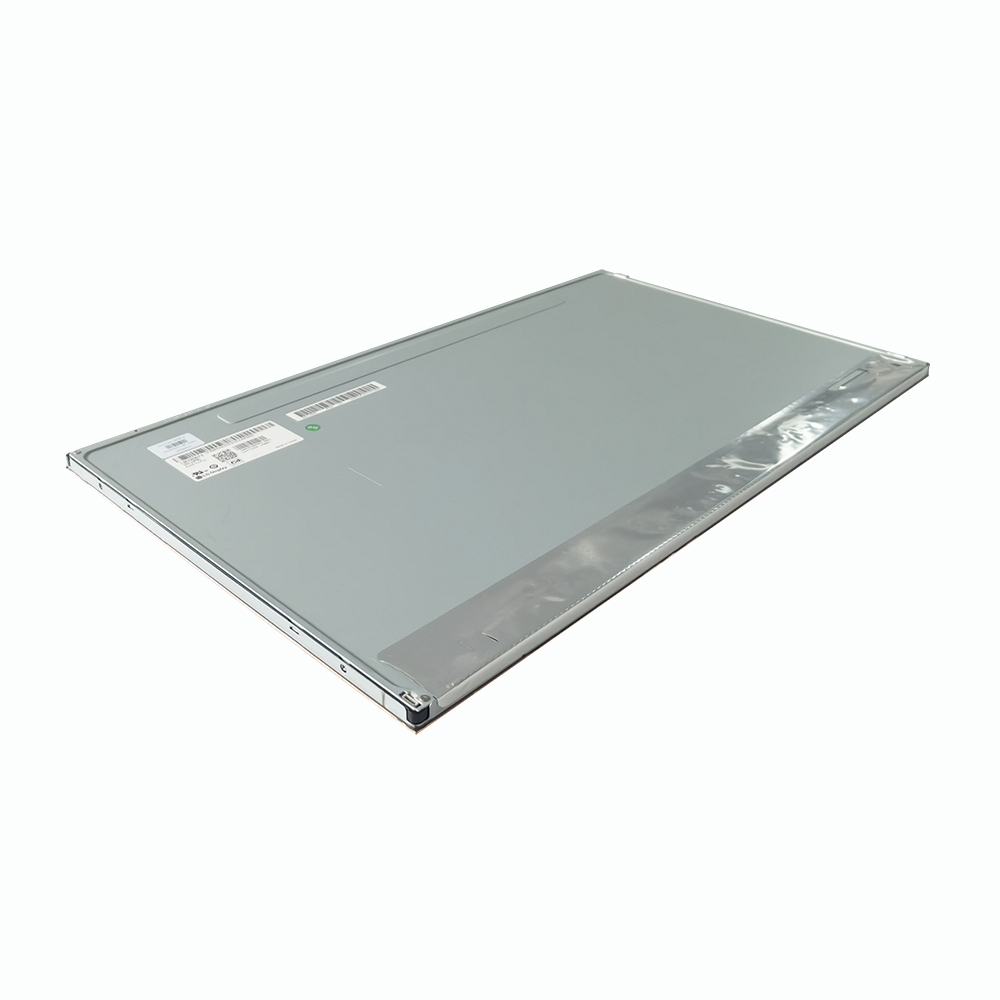

Le module LCD industriel 23 pouces Everglory associe un affichage Full HD de 1920 × 1080 pixels, un verre de protection et un collage optique OCR. Sa structure CG + OCR + LCM est destinée à l’intégration dans les équipements de supervision, les pupitres opérateurs et les systèmes d’affichage industriels.

Les températures spécifiées sont de −20 à +70 °C en fonctionnement et de −30 à +80 °C en stockage. Ce module s’adresse aux fabricants d’équipements et aux intégrateurs qui souhaitent incorporer un ensemble LCD avec verre de protection dans leur propre système.

Demander un devis pour votre projet OEM

Affichage Full HD pour la supervision industrielle
La résolution 1920 × 1080, au format 16:9, offre un espace d’affichage permettant de regrouper des courbes, des valeurs de mesure, des états de machine et des messages d’alarme.

Le format 23 pouces peut être étudié pour des interfaces de supervision nécessitant plusieurs zones d’information sur un même écran. La taille des caractères, l’organisation des données et la distance de lecture doivent être définies selon le poste opérateur.

La luminance, les angles de vision et les caractéristiques électriques du LCD sont à confirmer dans la fiche technique correspondant à la configuration retenue.

Verre de protection et collage optique OCR
La structure du module comprend trois éléments :

Le collage optique OCR relie le verre de protection au module LCD. Cet assemblage doit être pris en compte lors de la conception de la façade, du choix des fixations et de la définition des jeux mécaniques.

La présence d’un verre de protection ne suffit pas à définir une fonction tactile. Pour un projet nécessitant une interaction tactile, la configuration du capteur, du contrôleur et de son interface doit faire l’objet d’une confirmation technique distincte.

Caractéristiques optiques et dureté de surface
La fiche technique indique une transmission lumineuse ≥85 % sur la plage de 400 à 760 nm et une dureté de surface ≥7H.

Le périmètre de mesure de la transmission doit être confirmé dans la documentation détaillée. Cette valeur ne doit pas être interprétée comme la transmission de l’ensemble du LCD assemblé.

Pour l’équipement final, les produits de nettoyage, la fréquence d’entretien et les conditions de contact avec la surface doivent être définis pendant la qualification du projet.

Températures de fonctionnement et de stockage
Le module présente les plages de température suivantes :

• Fonctionnement : −20 à +70 °C.
• Stockage : −30 à +80 °C.

L’intégration dans un pupitre ou une armoire nécessite de tenir compte de la chaleur produite par le LCD, l’alimentation et les composants voisins. La température à l’intérieur du boîtier doit être vérifiée dans les conditions d’utilisation prévues.

Les contraintes propres à l’installation, notamment les vibrations, les poussières ou les projections de liquide, doivent être traitées dans la conception et la validation de l’équipement final.

Spécifications techniques
Le plan mécanique et la fiche LCD doivent être consultés pour confirmer les dimensions, les points de fixation, le raccordement et les caractéristiques électriques avant la commande.

Applications industrielles envisagées
Ce module d’affichage 23 pouces peut être évalué pour les applications suivantes :
Les images d’interface présentées dans les visuels du produit illustrent des usages possibles. Le logiciel de supervision et la plateforme de commande sont à définir dans le cadre de l’équipement final.

Préparer l’intégration mécanique et électrique
La sélection d’un module LCD industriel doit prendre en compte l’ouverture de façade, l’encombrement disponible, les fixations et l’accès aux connecteurs. L’assemblage doit éviter les contraintes excessives sur le verre et le LCD.

La carte de commande doit être choisie après confirmation de l’interface vidéo, de l’alimentation et des exigences du rétroéclairage. Les essais sur prototype permettent ensuite de vérifier l’affichage, le comportement thermique et l’intégration dans le boîtier.

Pour étudier une adaptation à votre équipement, consultez les services OEM et ODM d’Everglory. Les possibilités de modification sont évaluées selon le cahier des charges du projet.

FAQ
Ce module est-il fourni avec une fonction tactile à 10 points ?
La fiche technique fournie ne précise ni contrôleur tactile, ni interface tactile, ni nombre de points. Une fonction tactile à 10 points doit donc être confirmée séparément avant la commande.

Quelle est la différence entre CG et un panneau tactile ?
CG désigne le verre de protection. Cette désignation ne permet pas, à elle seule, de conclure à la présence d’un capteur tactile.

Quelle est la résolution de l’affichage ?
La résolution indiquée est de 1920 × 1080 pixels, soit un affichage Full HD au format 16:9.

Le module utilise-t-il un collage optique ?
Oui. La structure indiquée est CG + OCR + LCM, avec une résine optique transparente entre le verre de protection et le module LCD.

Quelle interface vidéo utilise le LCD ?
L’interface vidéo n’est pas précisée dans les informations fournies. Elle doit être confirmée dans la fiche LCD avant le choix de la carte hôte.

Comment obtenir un devis et un échantillon ?
Transmettez le type d’équipement, les plans disponibles, les exigences d’affichage et les quantités prévues. Le prix, les conditions d’échantillonnage, la quantité minimale de commande et le délai seront précisés dans la proposition commerciale.

Demandez un devis pour votre module LCD industriel 23 pouces
Vous recherchez un fournisseur de modules LCD industriels Full HD avec collage optique OCR ? Présentez votre application et vos contraintes d’intégration afin de préparer une proposition technique adaptée.

Pour faciliter l’étude, indiquez les dimensions disponibles, la carte hôte, les conditions d’éclairage, la plage de température attendue et les besoins éventuels en fonction tactile. Ajoutez la quantité de prototypes, le volume prévisionnel et le calendrier du projet.
