Le module tactile EG-31.5-265-0TMZ-V1 de 31,5 pouces est destiné à l’intégration dans des bornes de billetterie extérieures. Il associe un affichage Full HD 1920 × 1080, une luminance annoncée de 1500 cd/m² et une fonction tactile à 10 points.
Son assemblage à collage optique intégral comprend un verre de protection de 6 mm avec traitements AR et AF. Ce module constitue un sous-ensemble d’affichage et de saisie pour les fabricants de bornes et les intégrateurs OEM. Les interfaces, l’alimentation et les conditions d’installation sont à confirmer selon la configuration du projet.
Référence : EG-31.5-265-0TMZ-V1

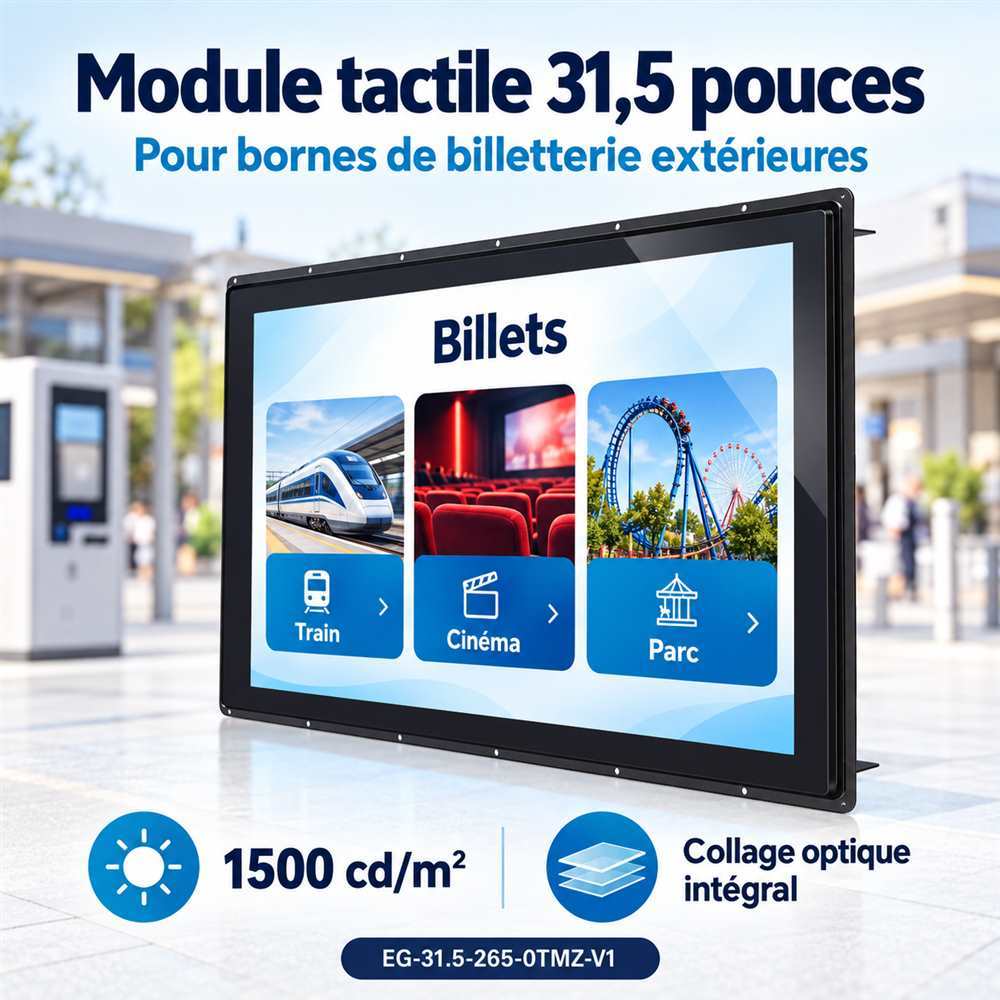

Ce module d’affichage tactile peut être étudié pour les interfaces de sélection et d’achat de billets dans les transports, les sites de loisirs ou les équipements d’accueil du public. Son format de 31,5 pouces permet de concevoir des interfaces présentant plusieurs catégories, tarifs ou étapes de réservation.
L’organisation des commandes, la taille des boutons et les fonctions accessibles dépendent du logiciel de la borne. Les visuels de billetterie présentés sur les images du produit illustrent une application ; ils ne constituent pas un logiciel fourni avec le module.
Le périmètre de fourniture concerne le module tactile et d’affichage. Le boîtier de la borne, l’ordinateur, le terminal de paiement et l’imprimante doivent être définis séparément dans le projet.

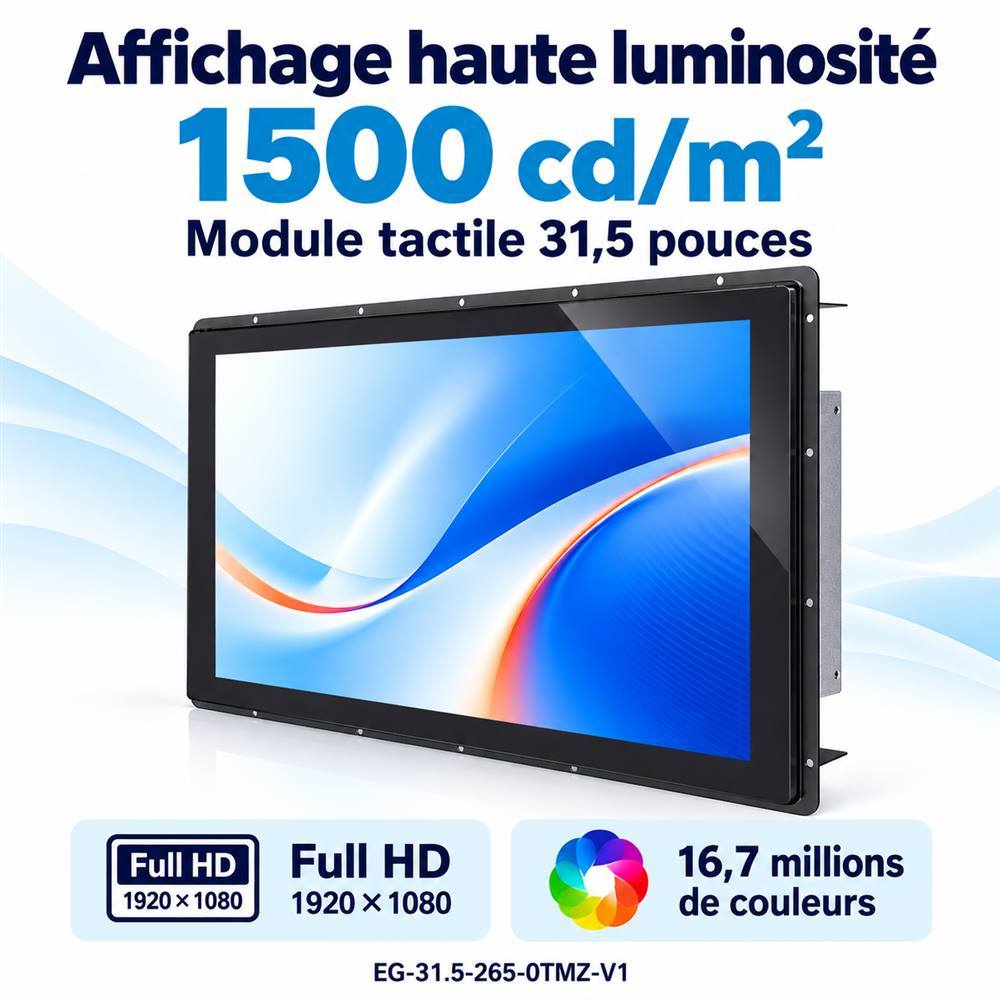

La résolution de 1920 × 1080 pixels permet de présenter les informations de billetterie, les instructions et les éléments graphiques de l’interface. La luminance annoncée de 1500 cd/m² constitue un paramètre de sélection pour les projets exposés à une forte lumière ambiante.
La visibilité finale dépend toutefois de l’ensemble installé : afficheur, verre, traitements, collage, orientation et éclairage. La valeur de luminance ne garantit pas à elle seule une lisibilité identique dans toutes les situations extérieures.
Avant de confirmer le module, vérifiez les éléments suivants :
Une évaluation avec le contenu réel de la borne permet également de vérifier la lisibilité des prix, des instructions et des commandes dans les conditions prévues.

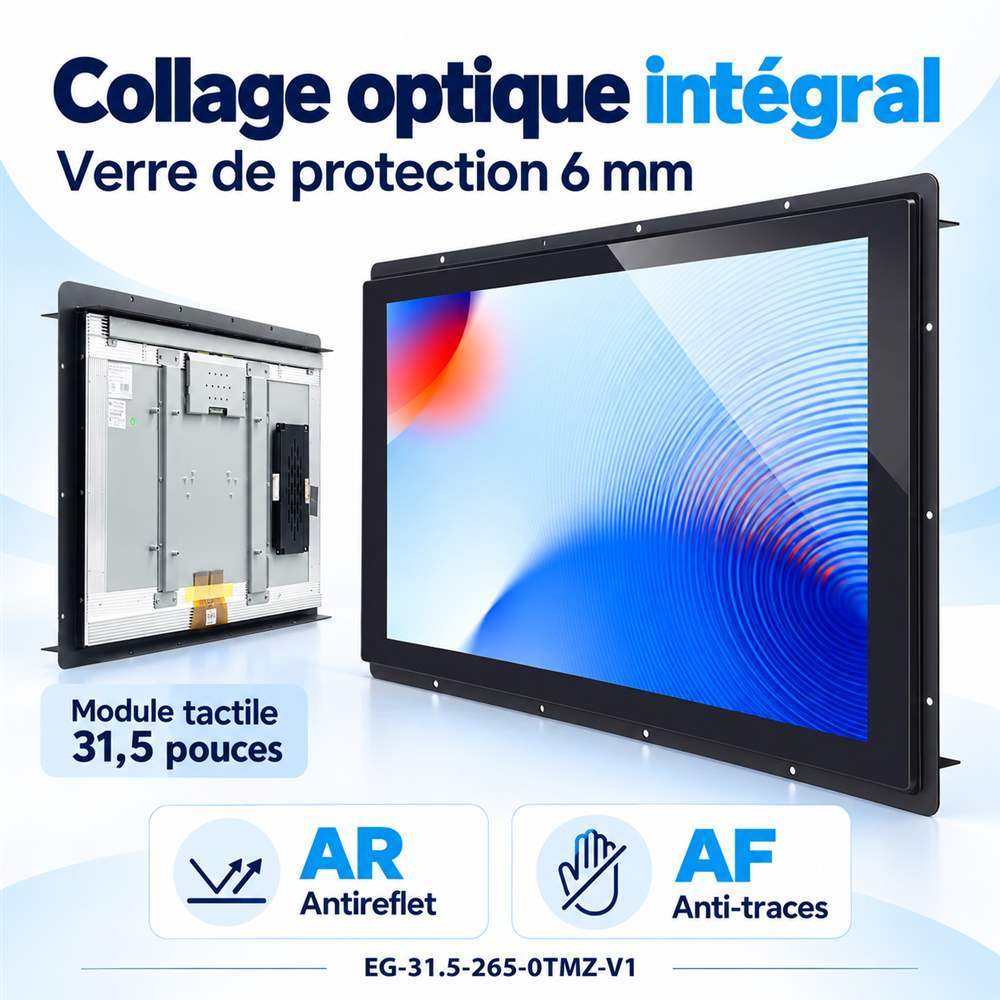

Le module utilise un assemblage à collage optique intégral. Ce procédé vise à supprimer la lame d’air à l’interface collée au moyen d’un matériau transparent. Il doit être distingué d’un simple assemblage par adhésif périphérique.
Pour ce produit, le type exact de matériau de collage et la coupe de l’empilage sont à confirmer dans la documentation technique. La désignation « collage optique intégral » ne doit pas être interprétée automatiquement comme une spécification OCA ou OCR.
Le verre de protection présente une épaisseur de 6 mm. Cette caractéristique doit être prise en compte dans le montage mécanique, le positionnement de la façade et la validation tactile.
Le traitement AR vise à réduire les réflexions aux surfaces traitées. Son effet doit être évalué avec l’afficheur, le collage et l’éclairage de l’installation.
AR et AG désignent des traitements différents. La configuration présentée mentionne AR ; elle ne doit pas être décrite comme un traitement AG sans confirmation complémentaire.
Le traitement AF vise à limiter l’adhérence des traces de doigts et à faciliter l’entretien de la surface. Il ne signifie pas que le verre reste exempt de toute trace pendant l’utilisation.
Les produits de nettoyage, leur concentration et les méthodes d’entretien doivent être compatibles avec les traitements de surface.
Une épaisseur de 6 mm ne constitue pas, à elle seule, un classement de résistance aux chocs. Si le projet impose une exigence d’impact ou de résistance au vandalisme, demandez un rapport correspondant au verre, à l’assemblage et au montage concernés.
Pour approfondir les principes d’assemblage, consultez notre guide sur le collage optique pour les écrans tactiles industriels et extérieurs.

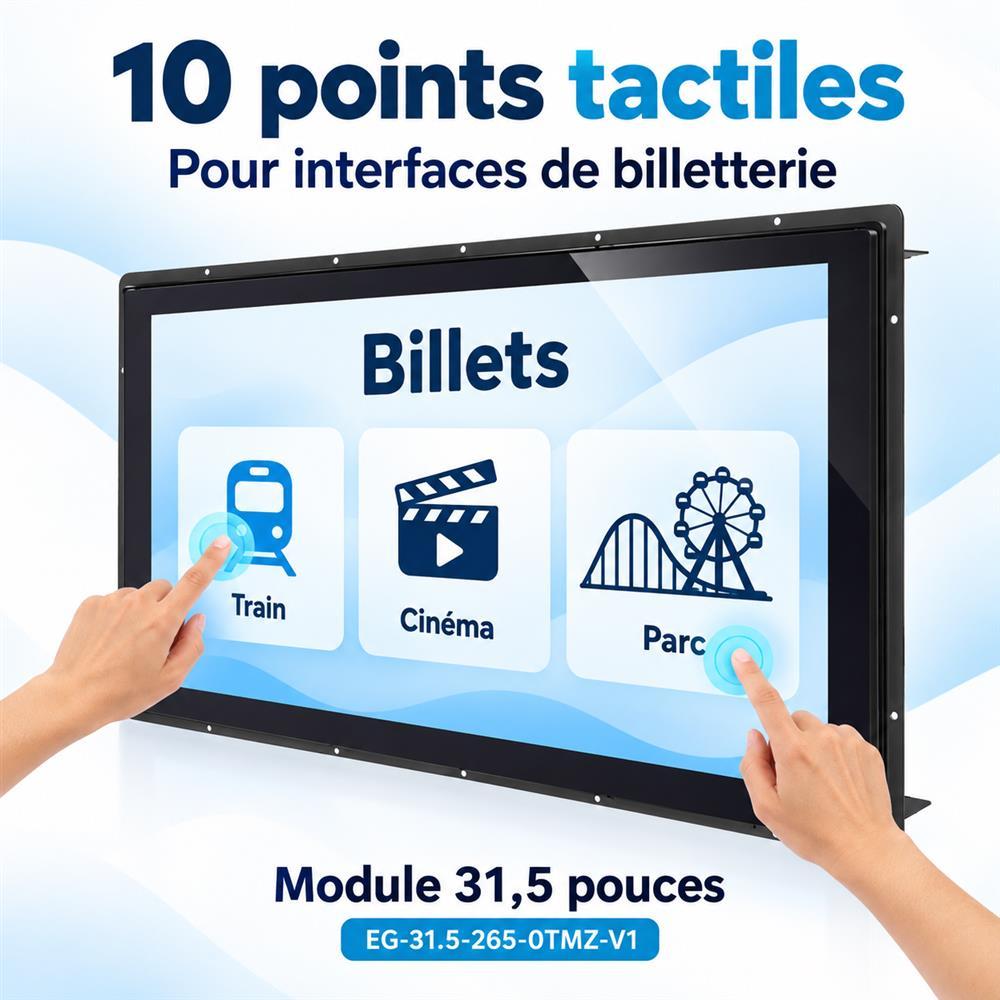

La configuration présentée prend en charge 10 points tactiles. Les gestes utilisables dans la borne dépendent également du contrôleur, du pilote, du système d’exploitation et de l’application.
Pour une interface de billetterie, la validation doit porter sur les opérations réellement proposées : sélection d’un trajet ou d’une catégorie, modification d’une quantité, navigation entre les étapes et confirmation d’une commande.
Le fonctionnement avec des gants, sous la pluie ou avec une surface humide doit faire l’objet d’une validation spécifique. Le nombre de points tactiles ne démontre pas ces capacités.

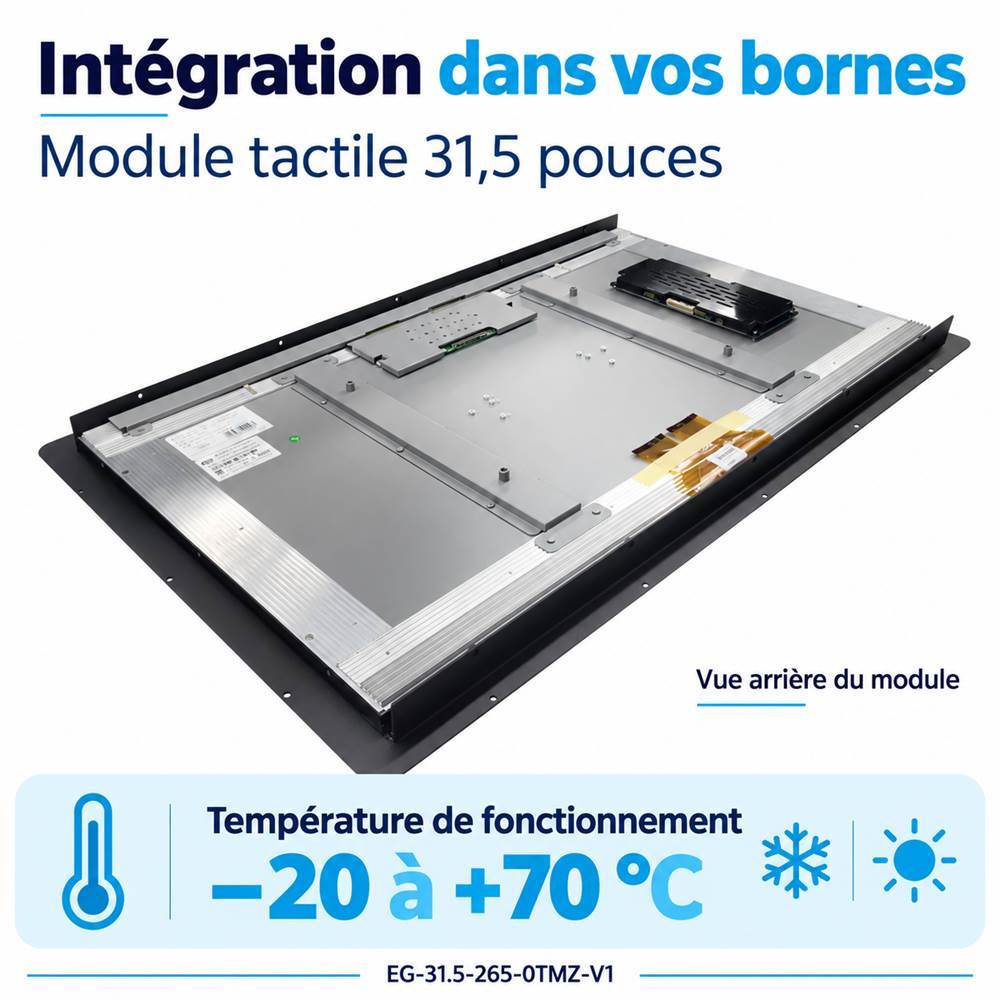

Les vues arrière présentent le cadre périphérique et les éléments montés au dos du module. Pour concevoir la borne, utilisez un plan mécanique approuvé précisant les dimensions, les points de fixation et les dégagements nécessaires.
| Élément à examiner | Informations nécessaires |
|---|---|
| Encombrement | Dimensions extérieures, épaisseur, poids et espace disponible derrière le module. |
| Fixation | Position des trous, surfaces d’appui et méthode de montage prévue. |
| Zones utiles | Zone visible, zone d’affichage et zone tactile, selon le plan. |
| Connexions | Interfaces vidéo et tactiles, connecteurs, brochages et cheminement des câbles. |
| Alimentation | Tensions, consommation, courant de démarrage et commande éventuelle du rétroéclairage. |
| Gestion thermique | Dissipation du module, ventilation ou autre solution retenue dans la borne. |
| Maintenance | Accès aux connexions, démontage et remplacement du sous-ensemble. |
L’interface tactile transmet les contacts au système hôte, tandis que l’interface vidéo transmet l’image à l’afficheur. Leurs références et caractéristiques doivent être confirmées pour ce modèle avant de finaliser le câblage.
La présence de composants électroniques visibles sur les photos ne permet pas de déduire les interfaces prises en charge ni les accessoires inclus. Demandez une définition du périmètre de fourniture avec l’offre.
| Paramètre | Spécification ou état de confirmation |
|---|---|
| Référence | EG-31.5-265-0TMZ-V1 |
| Type de produit | Module d’affichage tactile à intégrer |
| Application cible | Bornes de billetterie extérieures |
| Diagonale | 31,5 pouces |
| Résolution | 1920 × 1080 pixels — Full HD |
| Luminance annoncée | 1500 cd/m² ; conditions et périmètre de mesure à confirmer |
| Couleurs affichées | 16,7 millions |
| Nombre de points tactiles | 10 |
| Assemblage optique | Collage optique intégral |
| Verre de protection | 6 mm |
| Traitements de surface | AR + AF |
| Plage de fonctionnement indiquée | −20 à +70 °C ; périmètre et conditions à confirmer |
| Contrôleur et interface tactile | À confirmer dans la documentation de la configuration proposée |
| Interface vidéo | À confirmer |
| Alimentation et consommation | À confirmer |
| Dimensions, poids et fixation | Selon le plan mécanique approuvé |
| Classements IP et IK | Non spécifiés dans les informations présentées |
Les valeurs indiquées doivent être rapprochées de la fiche technique et du plan correspondant à la configuration commandée. Les exigences propres au projet sont à confirmer avant qualification.
Un module destiné à une borne extérieure doit être évalué dans son environnement d’intégration. Le boîtier, le montage et la gestion thermique participent au fonctionnement de l’équipement complet.
Testez l’affichage selon l’orientation de la borne, les périodes d’exposition et les angles de lecture. Utilisez les écrans de l’application finale, notamment les textes courts, les tarifs et les étapes de paiement.
La température extérieure ne correspond pas nécessairement à celle du module. L’exposition solaire, l’électronique et le rétroéclairage contribuent à l’échauffement interne.
La plage indiquée de −20 à +70 °C doit être confirmée avec ses conditions d’application. Elle ne dispense pas d’évaluer le comportement thermique de la borne assemblée.
La prévention des infiltrations relève de la conception et de la validation de la borne. Le collage optique ne constitue pas une preuve d’étanchéité de l’équipement.
Définissez séparément les exigences de fonctionnement tactile en présence de gouttes, de doigts humides ou de pluie. Précisez également les conditions de condensation et les produits de nettoyage prévus.
Les imprimantes, lecteurs, terminaux de paiement et autres composants doivent être pris en compte lors des essais. Vérifiez la stabilité tactile avec l’alimentation, la mise à la terre et le câblage définitifs.
Si une anomalie apparaît, documentez les conditions de reproduction et les versions de la configuration avant de modifier les réglages.
Le produit présenté associe l’affichage et le tactile avec un cadre périphérique visible sur les photos. La liste des cartes, câbles, accessoires et éléments de fixation inclus doit être confirmée dans l’offre.
Cette valeur constitue un paramètre de sélection pour une installation soumise à une forte lumière ambiante. La lisibilité finale dépend aussi des réflexions, de l’orientation, du contenu et du montage. Les conditions de mesure et les performances dans l’installation doivent être vérifiées.
Le collage optique supprime la lame d’air à l’interface collée. Le traitement AR vise à réduire les réflexions et le traitement AF à limiter l’adhérence des traces de doigts. Le résultat doit être évalué sur l’assemblage complet et dans les conditions d’utilisation prévues.
Aucun classement IK n’est précisé dans les informations présentées. L’épaisseur du verre ne suffit pas à établir une résistance aux impacts. Si votre projet impose un niveau particulier, demandez une validation correspondant à la configuration montée.
Ces capacités ne sont pas établies par les paramètres présentés. Elles doivent être évaluées avec les gants et les scénarios de liquide prévus, en distinguant l’absence de faux contacts et le maintien d’une saisie précise.
Les interfaces, connecteurs, brochages et exigences électriques doivent être confirmés dans la documentation de la configuration proposée. Transmettez la référence de votre carte hôte et les interfaces souhaitées pour vérifier la compatibilité.
Demandez la fiche technique, le plan mécanique, la définition des connexions et le périmètre de fourniture. Prévoyez ensuite des essais d’affichage, de tactile, de température et de fonctionnement avec les périphériques dans une borne représentative.
Pour une première évaluation, indiquez la référence EG-31.5-265-0TMZ-V1, les dimensions disponibles dans la borne, la carte hôte, les interfaces souhaitées et les conditions d’installation.
