Le module tactile capacitif EG-SY-10.1-412-KTMZ-V2 de 10,1 pouces associe une partie tactile à un écran d’affichage, avec un assemblage par adhésif périphérique. Il est destiné à l’intégration dans des équipements industriels intérieurs, notamment les instruments, les panneaux de commande et les interfaces opérateur.

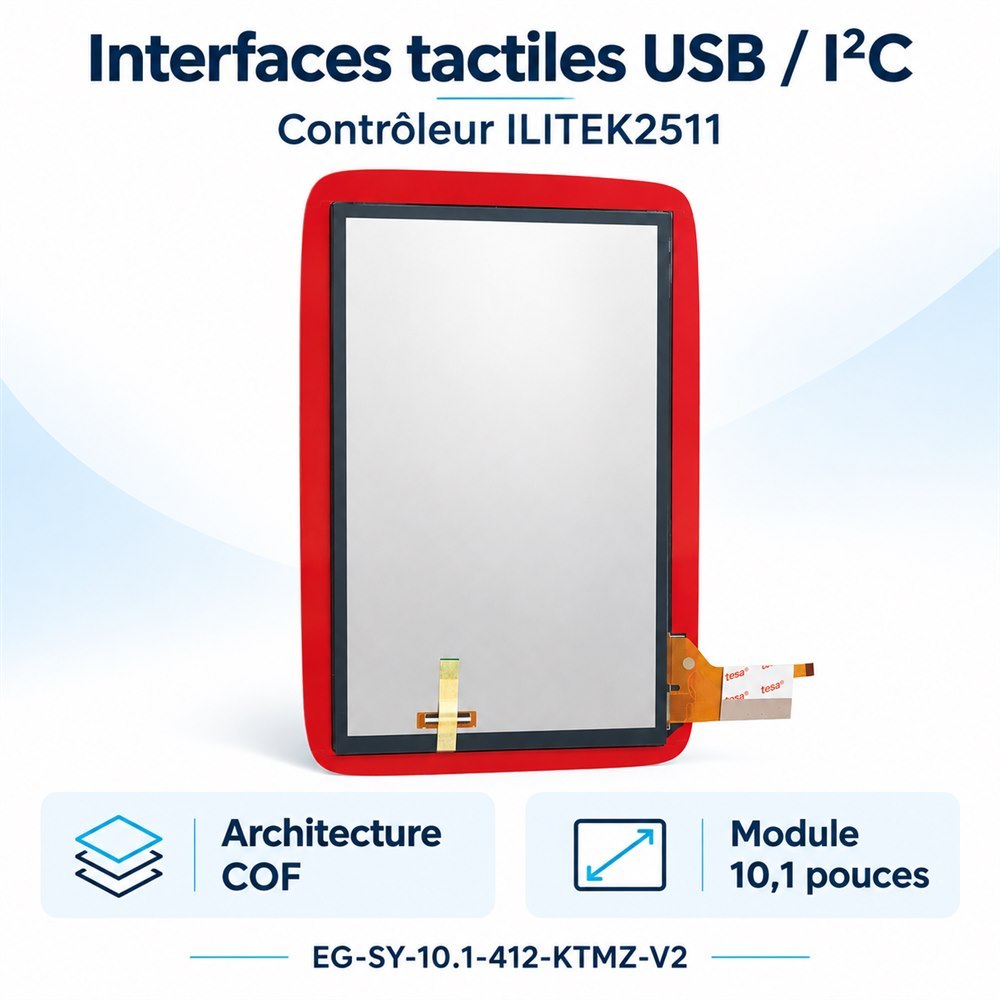

Son architecture COF et son contrôleur ILITEK2511 assurent la fonction de détection tactile. La fiche technique indique 10 points de contact et des interfaces tactiles USB / I²C. La configuration fournie, le raccordement et la compatibilité avec votre système hôte sont à confirmer lors de la définition du projet.
Référence : EG-SY-10.1-412-KTMZ-V2

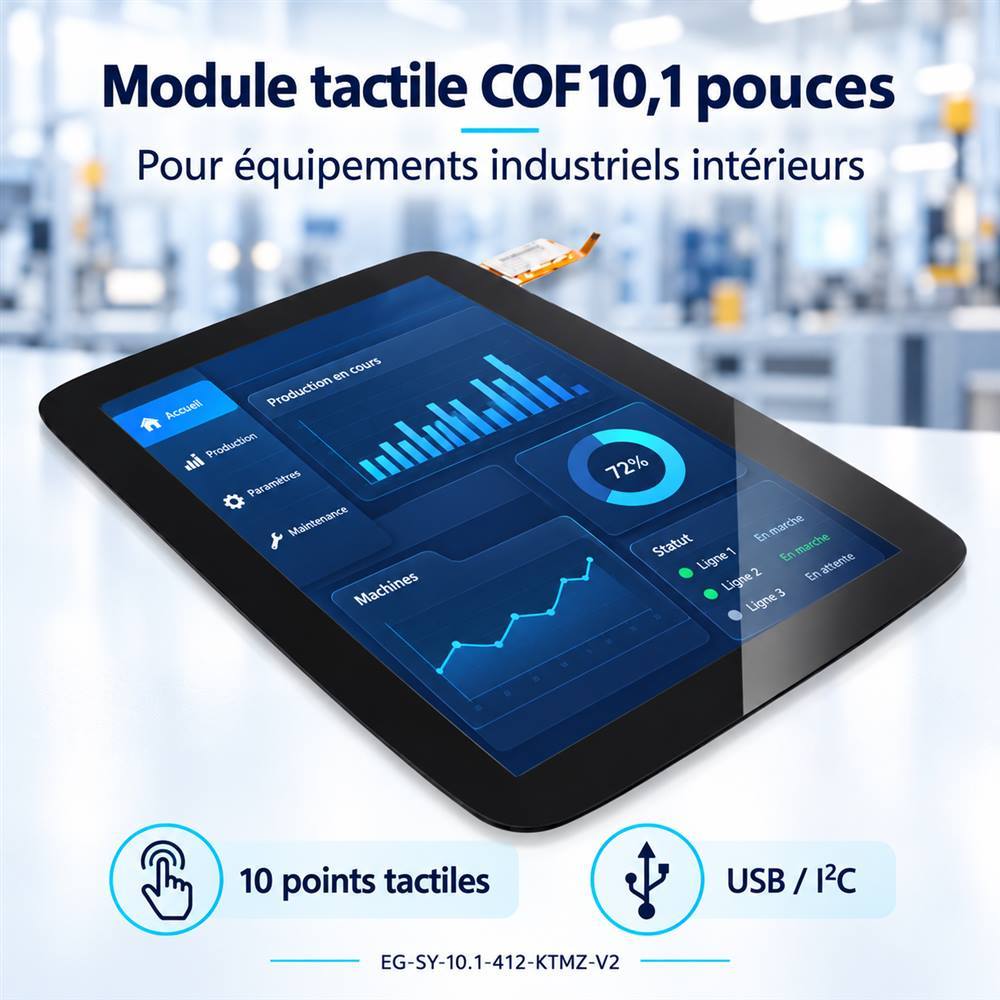

Ce module d’affichage tactile est proposé comme sous-ensemble à intégrer dans votre équipement. Les applications à étudier comprennent les interfaces de commande, les instruments de mesure, les écrans de suivi de processus et les panneaux de réglage de machines installées en intérieur.
Il permet d’associer affichage et saisie tactile dans une même façade. L’interface graphique, le traitement des commandes et les fonctions de l’équipement dépendent de la carte hôte et du logiciel du projet.
Pour confirmer l’adéquation à votre application, vérifiez notamment l’espace disponible, la zone visible, le montage, les connexions et les conditions électriques de l’équipement.

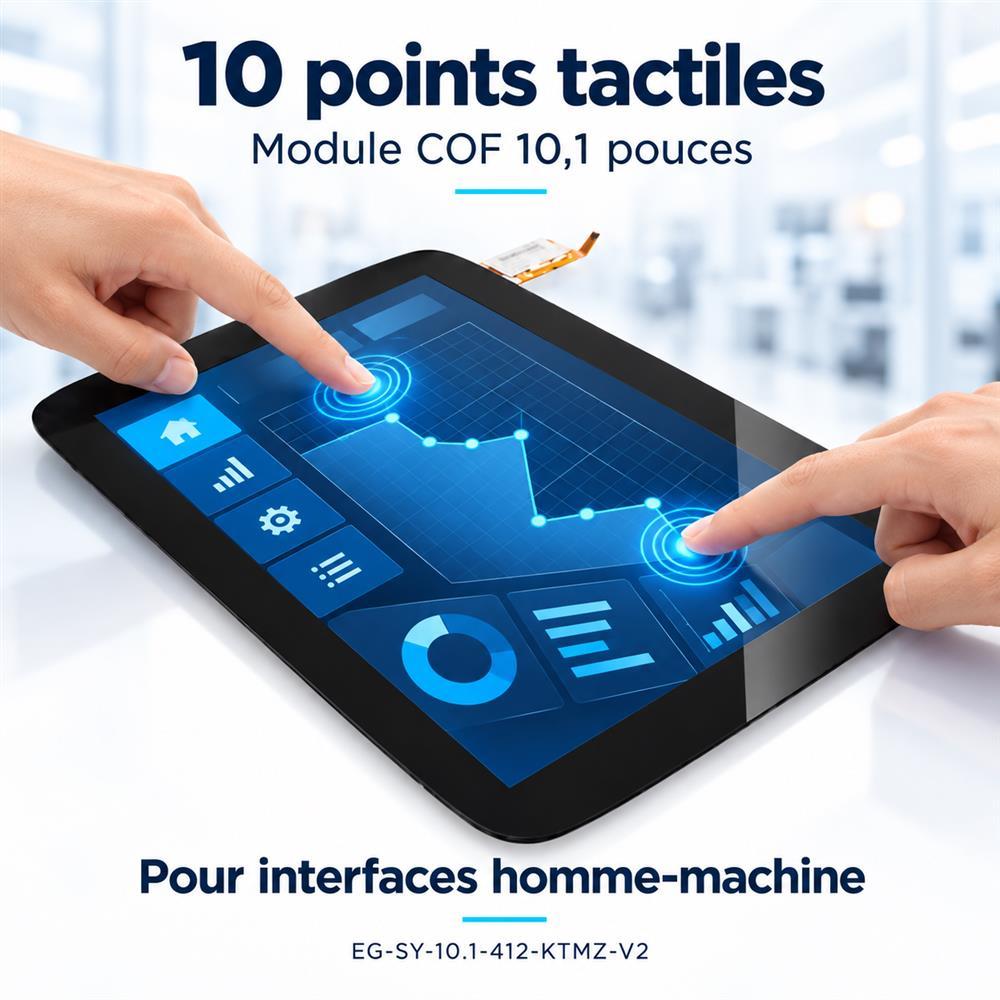

La partie tactile prend en charge 10 points de contact. Les gestes effectivement utilisables, comme le déplacement ou le zoom, dépendent également du pilote, du système d’exploitation et de l’application.
L’architecture COF correspond à une implantation du circuit sur un support souple. La position de la nappe, son cheminement et son raccordement doivent être pris en compte dès la conception mécanique.
Le contrôleur ILITEK2511 fait partie de la configuration du module. Son intégration doit être évaluée avec le système hôte et les conditions d’utilisation retenus, en particulier si l’équipement comporte des alimentations à découpage, des moteurs ou d’autres sources de perturbations.
Les interfaces USB / I²C mentionnées dans la fiche technique concernent les données tactiles. Elles ne définissent pas l’interface vidéo de l’afficheur.
| Élément | Information disponible | Vérification pour le projet |
|---|---|---|
| Interface tactile | USB / I²C. | Configuration fournie, connecteur, brochage et exigences électriques. |
| Contrôleur tactile | ILITEK2511. | Protocole, pilote et configuration adaptés au système hôte. |
| Interface vidéo | À confirmer dans la documentation de l’afficheur. | Compatibilité avec la sortie vidéo de votre carte. |
| Alimentation | Exigences complètes à confirmer. | Tensions, consommation et raccordements du tactile et de l’affichage. |
Avant de sélectionner le raccordement, transmettez la référence de votre carte hôte, le système d’exploitation et l’interface souhaitée. La présence d’une liaison USB ou I²C ne constitue pas, à elle seule, une garantie de compatibilité avec tous les systèmes.

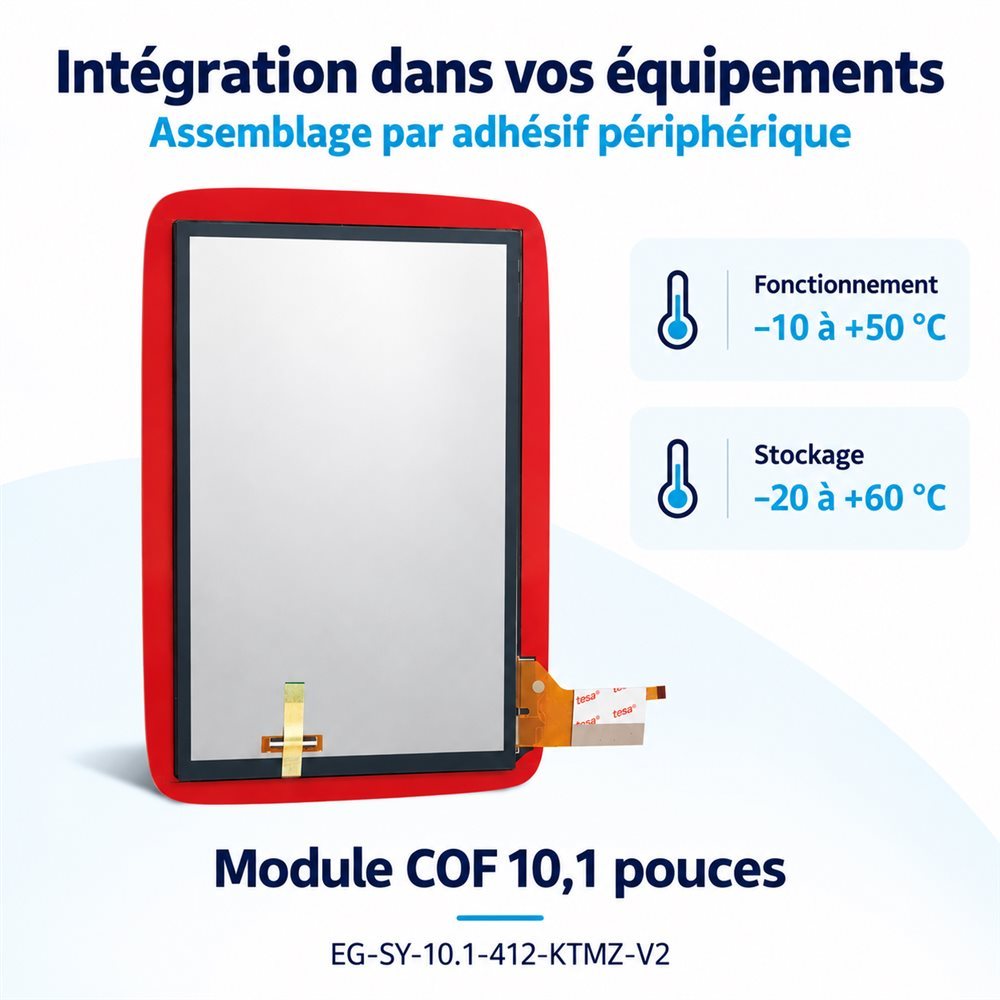

La structure indiquée est composée du tactile, d’un adhésif et de l’écran d’affichage. L’adhésif fixe l’afficheur sur son pourtour et doit rester hors de la zone d’affichage.
Cette construction doit être distinguée d’un collage optique intégral de type OCA ou OCR. Pour préparer l’installation, vérifiez le plan mécanique, les zones de fixation et l’espace nécessaire aux nappes.
Les dimensions extérieures, l’épaisseur et les tolérances applicables doivent être confirmées sur le plan approuvé avant de finaliser le boîtier.

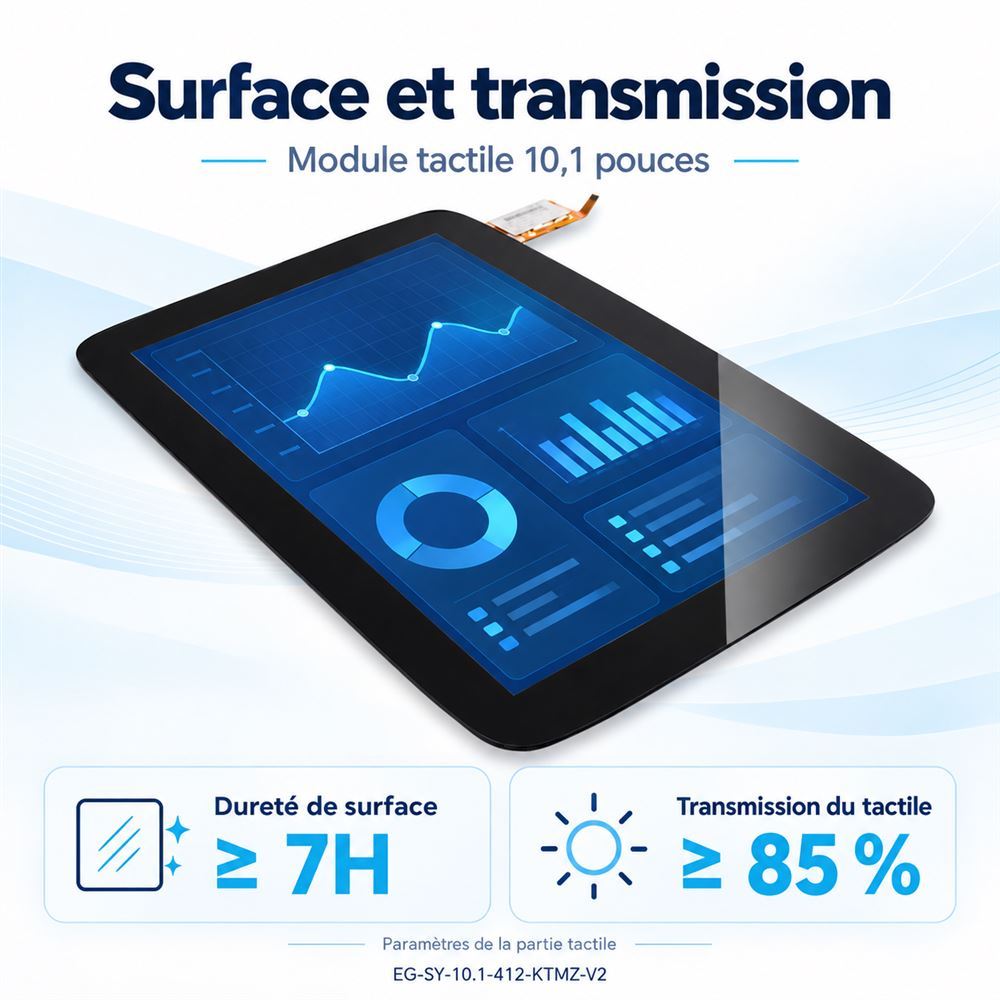

La fiche technique indique une dureté de surface ≥ 7H et une transmission de la partie tactile ≥ 85 %. Ces valeurs concernent les caractéristiques tactiles ; elles ne remplacent pas les spécifications optiques de l’afficheur.
La dureté de surface ne constitue pas un classement de résistance aux chocs. De même, la transmission lumineuse du tactile ne correspond pas à la luminance du module en fonctionnement.
La plage de fonctionnement indiquée est de −10 à +50 °C, avec une plage de stockage de −20 à +60 °C. L’intégration doit tenir compte de la température réellement atteinte à l’intérieur de l’équipement.
| Paramètre | Spécification |
|---|---|
| Référence | EG-SY-10.1-412-KTMZ-V2 |
| Format | 10,1 pouces |
| Type de produit | Module d’affichage avec tactile capacitif |
| Application cible | Équipements industriels intérieurs |
| Architecture | COF |
| Structure | Tactile + adhésif périphérique + écran d’affichage |
| Contrôleur tactile | ILITEK2511 |
| Interfaces tactiles | USB / I²C ; configuration et raccordement à confirmer |
| Points tactiles | 10 |
| Transmission de la partie tactile | ≥ 85 % |
| Dureté de surface | ≥ 7H |
| Température de fonctionnement | −10 à +50 °C |
| Température de stockage | −20 à +60 °C |
| Tolérance générale indiquée | ± 0,3 mm, selon le plan applicable |
| Matériaux | Conformité RoHS indiquée dans la documentation technique |
| Résolution et luminance de l’afficheur | À confirmer dans la fiche technique de l’afficheur |
| Interface vidéo et alimentation | À confirmer pour la configuration proposée |
| Dimensions et épaisseur | Selon le plan mécanique à confirmer |
Un échantillon doit être évalué dans une configuration représentative de votre équipement. Cette étape permet de vérifier la compatibilité mécanique, l’affichage et le fonctionnement tactile avant de confirmer la configuration de production.
Si l’application nécessite des gants, un fonctionnement sur surface humide ou des essais spécifiques de compatibilité électromagnétique, indiquez ces exigences dès la demande. Ces fonctions doivent faire l’objet d’une évaluation dédiée.
Oui. La structure indiquée associe le tactile à l’écran d’affichage par un adhésif périphérique. Les câbles, accessoires, cartes électroniques complémentaires et éléments de fixation inclus doivent être confirmés dans l’offre.
La fiche technique indique USB / I²C pour la partie tactile. La configuration fournie et le brochage sont à confirmer. L’interface vidéo de l’afficheur est distincte et doit être vérifiée dans sa documentation.
La compatibilité doit être vérifiée à partir de la carte hôte, du système d’exploitation, de l’interface et du pilote nécessaires. Transmettez ces informations pour examiner le raccordement et préparer les essais d’intégration.
Ces valeurs doivent être confirmées dans la fiche technique de l’afficheur correspondant à la configuration proposée. Demandez leur confirmation avant de sélectionner le module pour une application imposant une résolution ou une luminosité précise.
Le tactile et l’afficheur sont assemblés par un adhésif périphérique. Cette structure ne doit pas être assimilée à un collage optique intégral OCA ou OCR.
Ces performances ne sont pas définies dans les paramètres actuellement présentés. Elles doivent être évaluées avec les gants, les liquides et les conditions de montage du projet avant tout engagement.
Indiquez la référence EG-SY-10.1-412-KTMZ-V2, votre application, la carte hôte, l’interface souhaitée, les exigences d’affichage et les quantités prévues. Un plan mécanique et le calendrier du projet permettent de préciser la consultation.
Pour sélectionner ce module tactile 10,1 pouces, commencez par confirmer les exigences d’affichage, le raccordement et l’espace disponible dans votre équipement. Les contraintes particulières peuvent ensuite être examinées dans le cadre d’une revue de faisabilité.
