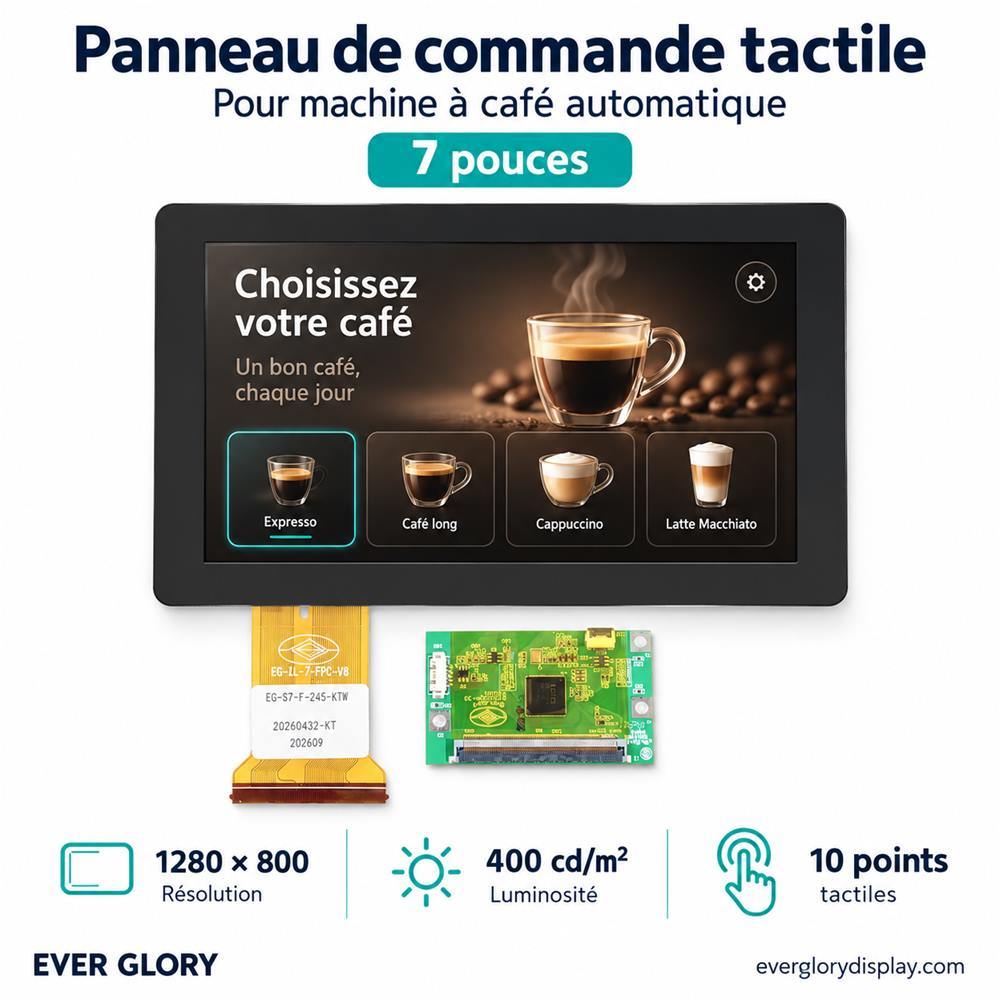

Le module tactile capacitif EG-SY-7-245-V8-KTMZ associe un écran LCD de 7 pouces, une résolution de 1280 × 800 pixels et une luminance de 400 cd/m². Destiné aux fabricants de cafetières et aux intégrateurs OEM, ce panneau de commande tactile permet de créer une interface pour sélectionner les boissons, régler les recettes et suivre la préparation.
Il prend en charge 10 points tactiles via USB et l’utilisation avec les mains humides. Sa face avant offre une protection IP65 selon les conditions d’intégration. Le verre de protection, la longueur du FPC et sa position de sortie peuvent être personnalisés pour votre boîtier.
Découvrez également notre gamme de modules d’affichage tactiles capacitifs pour comparer les configurations adaptées à votre équipement.

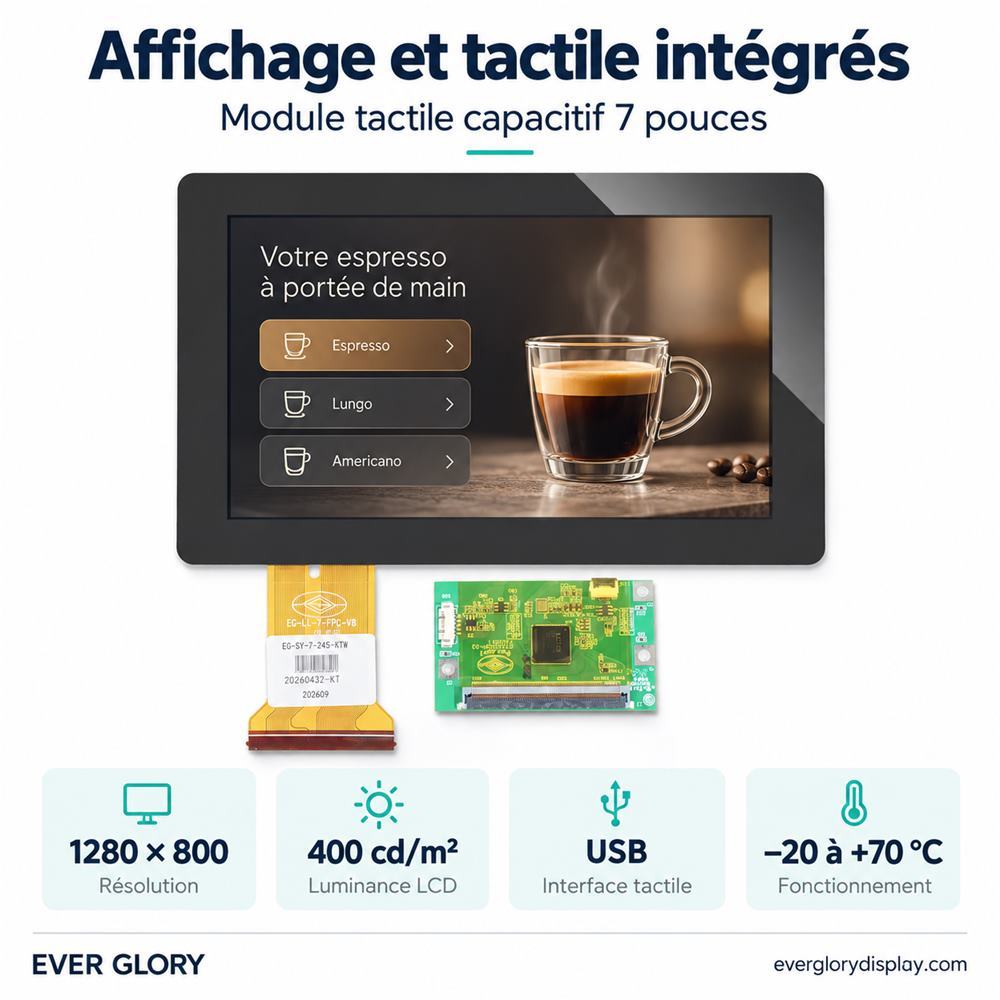

L’affichage 1280 × 800 permet de présenter les boissons, les paramètres de préparation et les messages d’entretien. La luminance de 400 cd/m² répond aux besoins d’une interface de commande destinée aux équipements de café installés en intérieur.
Le contrôleur EGSYPCBA-33 prend en charge 10 points tactiles avec une interface tactile USB. Les menus, les boutons virtuels et les fonctions de commande sont définis par le logiciel de votre machine. Les interfaces présentées sur les images sont des exemples d’application.

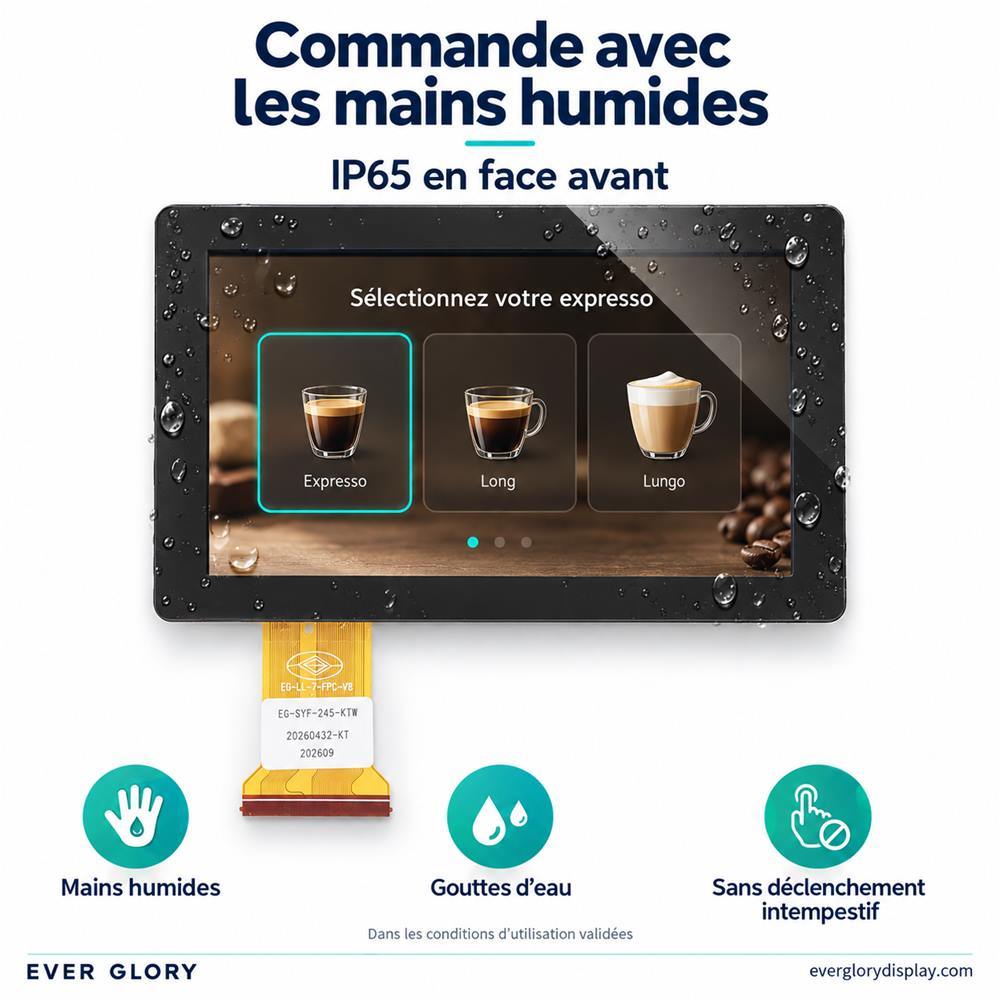

Ce panneau de commande tactile pour cafetière prend en charge l’utilisation avec les mains humides et en présence de gouttes sur le verre, sans touches fantômes, déclenchements involontaires ni perte de réponse dans les conditions d’utilisation convenues pour le projet.
La protection IP65 concerne la face avant, avec un montage et une étanchéité périphérique adaptés. Elle ne couvre pas automatiquement le circuit imprimé, les connecteurs ni l’arrière du module.
Pour les applications exposées à la condensation, à la buée ou aux éclaboussures répétées, les conditions réelles doivent être précisées dans le cahier des charges. Le comportement tactile est à vérifier sur la machine intégrée, indépendamment de la protection IP65 de la face avant.

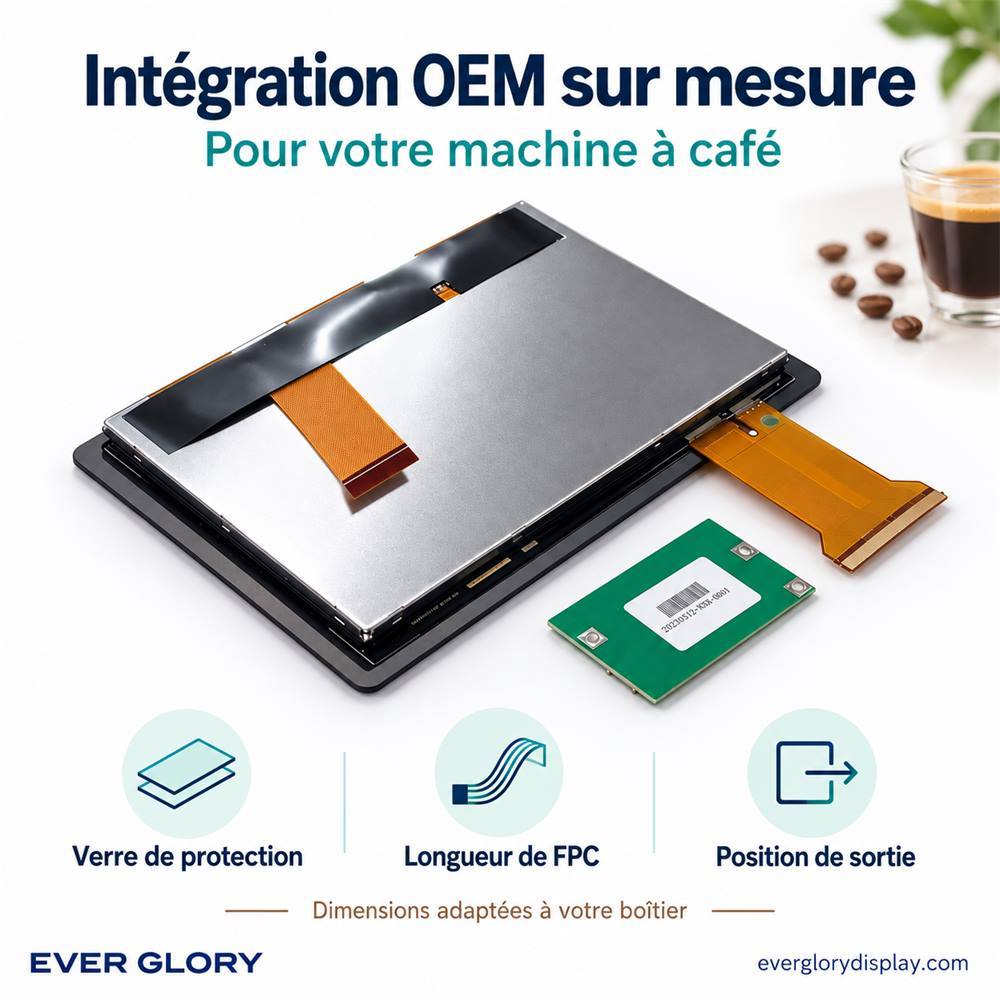

Les adaptations mécaniques permettent d’intégrer le module dans votre panneau de commande en tenant compte de l’espace disponible et du cheminement des câbles. Les possibilités de personnalisation comprennent :
La version présentée utilise un écran LCD de 7 pouces. Une modification de la diagonale d’affichage nécessite une étude de configuration distincte.
Découvrez notre service de personnalisation OEM/ODM pour préparer les adaptations du verre et du FPC à partir de vos plans mécaniques.

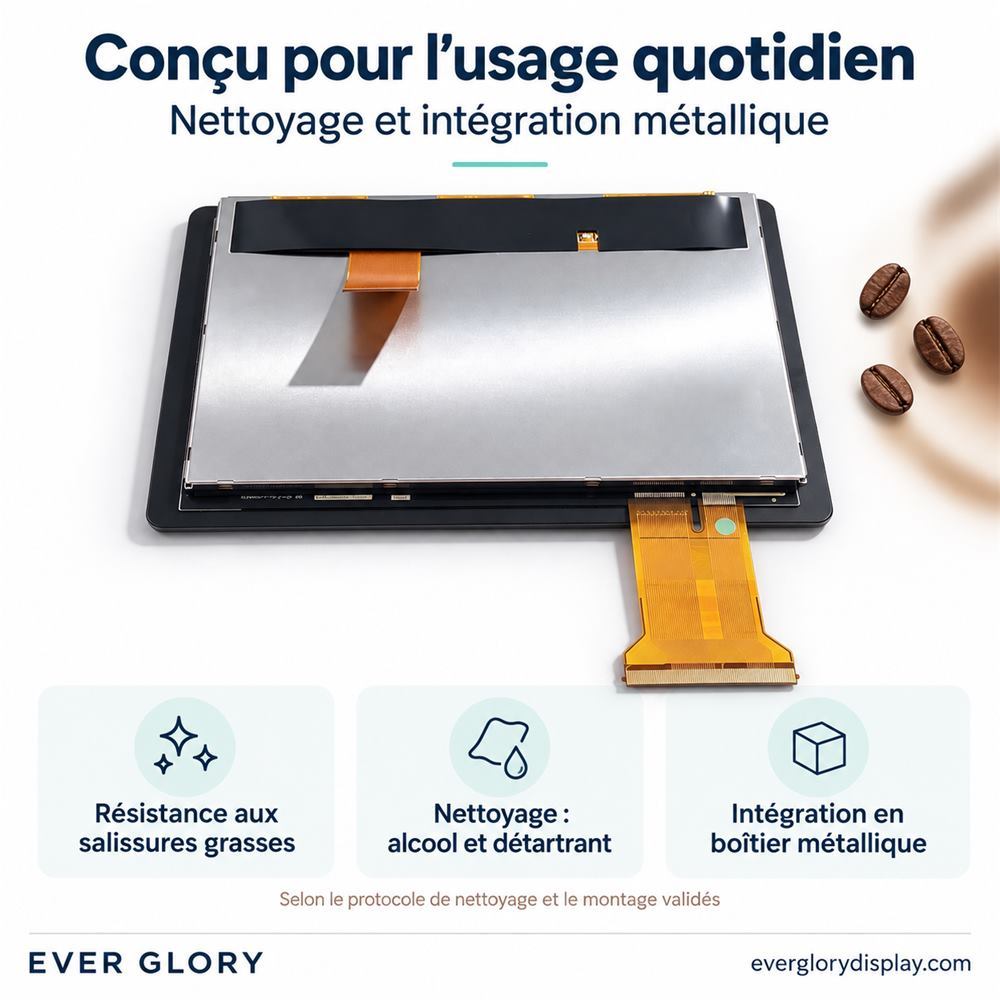

La surface est prévue pour résister aux salissures grasses et aux essuyages répétés à l’alcool ou au détartrant, sans dégradation de la sérigraphie ni des performances tactiles selon le protocole de nettoyage convenu.
Pour définir ce protocole, précisez les produits utilisés, leur concentration, le temps de contact et la fréquence d’entretien. Ces éléments permettent de vérifier la compatibilité avec vos pratiques de nettoyage avant la production en série.
Le module est prévu pour fonctionner dans un boîtier métallique avec une sensibilité tactile stable selon le montage défini. La position des pièces métalliques proches du panneau, les espacements, la mise à la terre et le cheminement des câbles sont pris en compte lors de la validation de l’ensemble.
La vérification sur votre machine permet de confirmer le comportement tactile dans la configuration finale, avec son alimentation et ses composants environnants.
| Paramètre | Spécification |
|---|---|
| Référence | EG-SY-7-245-V8-KTMZ |
| Type de produit | Module d’affichage avec tactile capacitif |
| Diagonale | 7 pouces |
| Résolution | 1280 × 800 pixels |
| Luminance LCD | 400 cd/m² |
| Structure | TP + DST + LCM |
| Contrôleur tactile | EGSYPCBA-33 |
| Interface tactile | USB |
| Points tactiles | 10 |
| Transmission du panneau tactile | ≥85 % sur 400–760 nm |
| Dureté de surface | ≥7H |
| Température de fonctionnement | −20 à +70 °C |
| Température de stockage | −30 à +80 °C |
| Protection | IP65 en face avant, selon les conditions d’intégration |
| Utilisation avec les mains humides | Prise en charge dans les conditions d’utilisation convenues |
| Personnalisation | Verre de protection, longueur du FPC et position de sortie |
Le module prend en charge les mains humides et les gouttes d’eau sans déclenchement intempestif ni perte de réponse dans les conditions définies pour le projet. Si votre application implique un film d’eau continu, une condensation importante ou des projections répétées, ces situations doivent être incluses dans la validation sur la machine.
Oui, avec un montage et une étanchéité périphérique adaptés. La protection annoncée concerne la face avant. Le boîtier, les joints et les passages de câbles doivent assurer la protection requise du reste de l’équipement.
Oui. Ces éléments peuvent être personnalisés à partir de vos plans et des contraintes de montage. La version standard présentée dispose d’un affichage 7 pouces ; un changement de taille du LCD fait l’objet d’une étude distincte.
La configuration est prévue pour conserver la sérigraphie et les performances tactiles avec les produits et les conditions d’essuyage convenus. Les références des nettoyants, leur concentration et la fréquence d’entretien permettent de définir le protocole applicable à votre projet.
Le module permet une intégration en boîtier métallique selon le montage défini. Le positionnement des pièces proches de la zone tactile, la mise à la terre et le câblage doivent être conservés conformément à la configuration retenue pour garantir le comportement attendu.
Oui, lorsque votre projet utilise des boutons virtuels affichés à l’écran. Ce produit associe un écran LCD et un panneau tactile capacitif. Les zones de commande, les icônes et les actions sont définies par le logiciel de votre machine.
Transmettez les quantités prévues, le calendrier du projet, les plans du boîtier, les adaptations souhaitées et les conditions d’utilisation. Précisez également les contraintes de nettoyage et l’environnement métallique. L’interface vidéo du LCD, l’alimentation et la compatibilité avec votre carte hôte sont à confirmer lors de l’étude technique.
Vous développez une machine à café automatique ou adaptez une interface existante ? Définissez la configuration d’affichage, les adaptations du verre et du FPC ainsi que les conditions de validation avant la production en série.
Contactez Ever Glory pour obtenir un devis adapté à votre projet. Transmettez vos plans, les quantités prévues et les conditions d’utilisation de votre machine à café.
