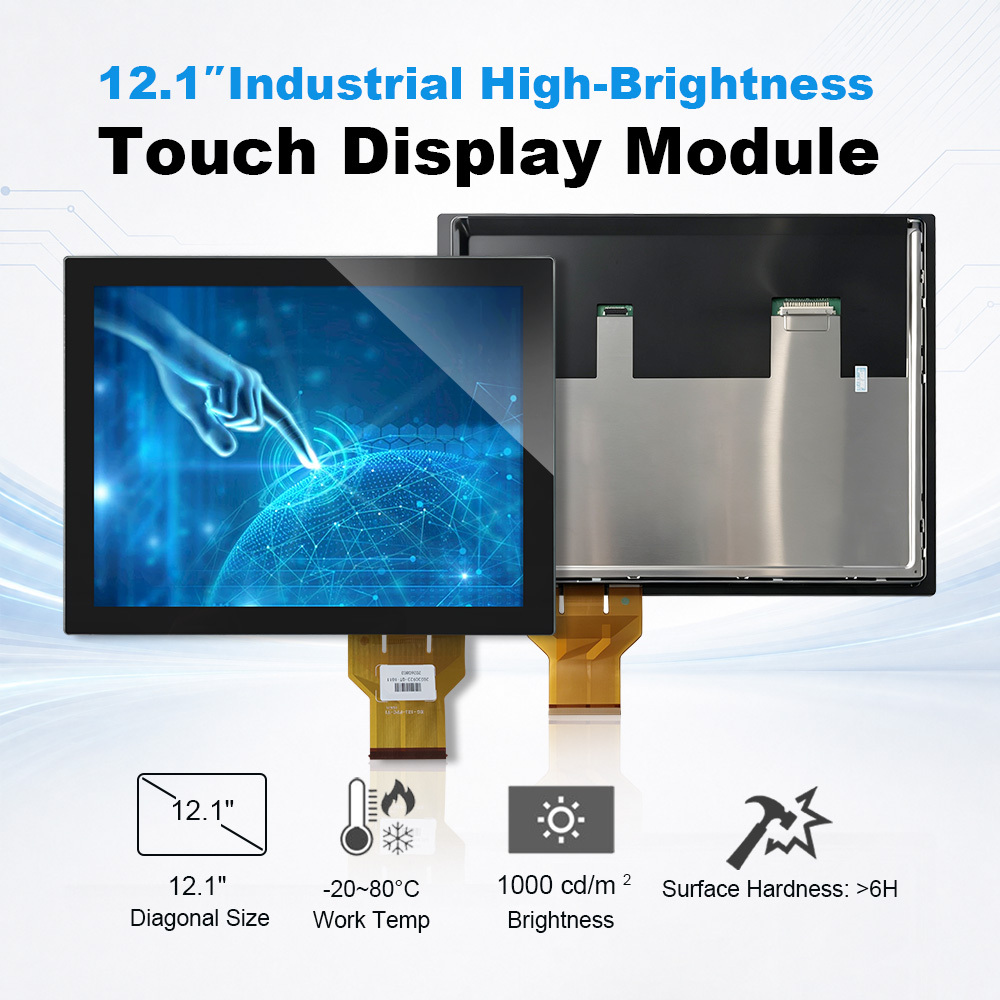

Module tactile LCD 12,1 pouces 5:4 pour systèmes CNC

Une interface adaptée aux contraintes des systèmes CNC
Les fabricants d’équipements CNC doivent intégrer l’écran dans un pupitre défini, organiser les informations machine et maintenir une qualité d’assemblage constante.

Les difficultés se concentrent souvent sur quatre points :

• Une façade difficile à adapter : dimensions, centrage et passage des connexions doivent correspondre au boîtier.
• Une surface exposée aux rayures : les interactions répétées sollicitent le panneau opérateur.
• Des contraintes thermiques : l’intégration doit tenir compte de la température réelle dans le pupitre.
• Des défauts d’assemblage : poussières, taches et débordements de colle affectent la présentation du produit fini.

Ce module tactile pour commande numérique associe un format 5:4, une surface ≥ 7H et une plage de fonctionnement de −20 à +70 °C. Les exigences de fabrication portent sur l’alignement, l’orientation et la propreté de l’ensemble écran-tactile.

Applications principales
Les fonctions disponibles dépendent du logiciel de commande. Découvrez nos services de personnalisation OEM/ODM pour adapter le module à votre pupitre.

Six caractéristiques clés pour votre intégration
1.12,1 pouces, format 5:4 | Organisez les pages de commande
Structurez les tableaux de paramètres, les états machine et les menus dans une interface au format 5:4.

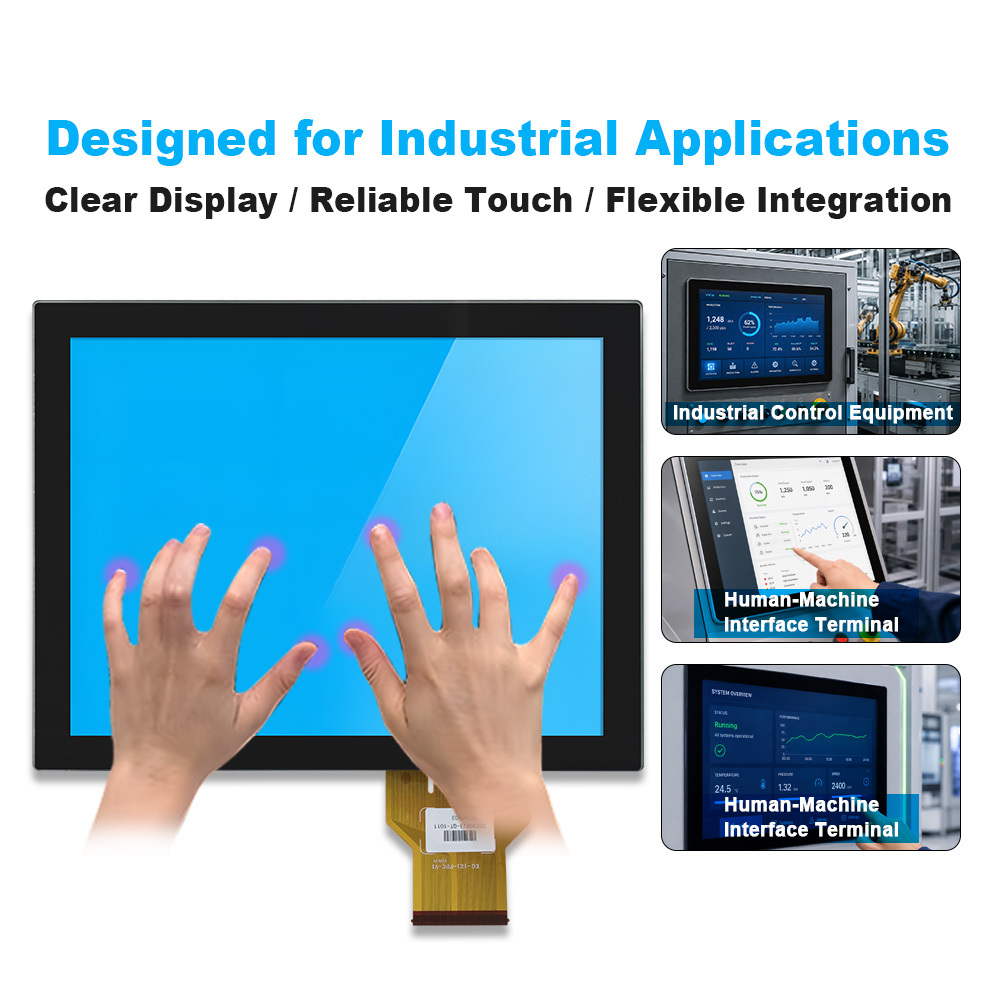

2.10 points de contact | Intégrez des interactions multipoints
Développez des fonctions prenant en charge plusieurs contacts simultanés selon votre application.

3.Interface tactile USB | Facilitez le raccordement au système hôte
Connectez la communication tactile à l’électronique du panneau opérateur via USB.

4.Dureté de surface ≥ 7H | Renforcez la résistance aux rayures
Une caractéristique utile pour la surface tactile soumise aux manipulations quotidiennes.

5.Fonctionnement de −20 à +70 °C | Intégrez les contraintes thermiques du pupitre
Une plage de température définie pour préparer la qualification du module dans votre équipement.

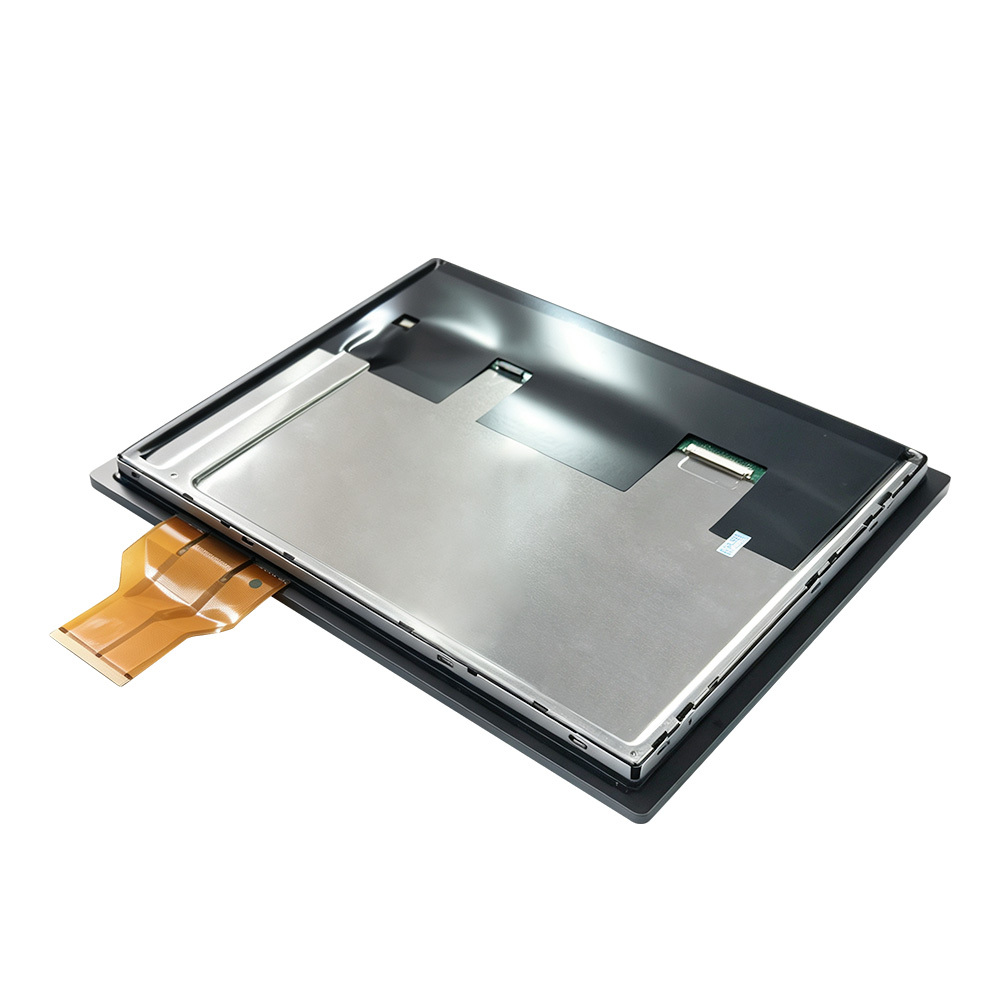

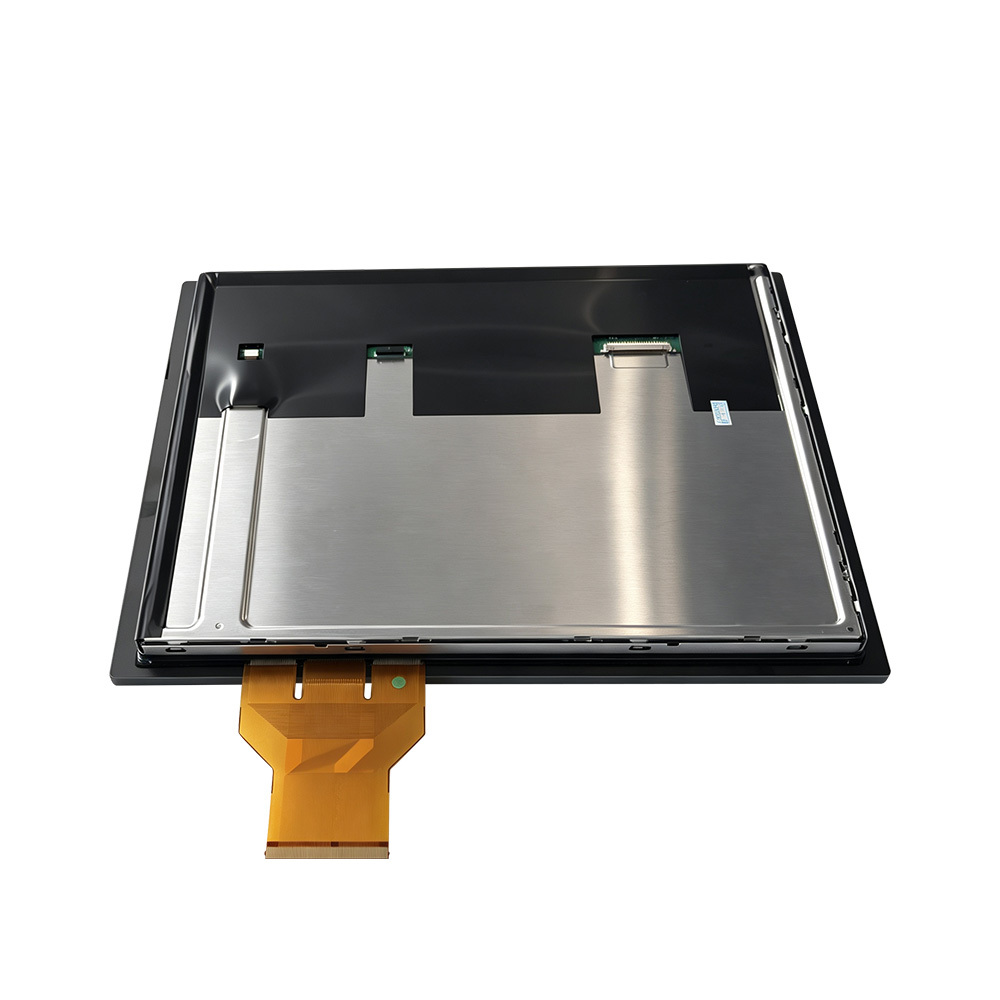

6.Collage périphérique | Intégrez un ensemble écran-tactile assemblé
La dalle tactile et l’afficheur sont fixés sur leur pourtour, avec des exigences de centrage et de propreté de la zone visible.

Spécifications techniques
Configuration standard
L’interface USB indiquée concerne la fonction tactile. Le format 5:4 décrit le rapport d’image et ne constitue pas une indication de résolution.

Options de personnalisation
Transmettez votre plan de panneau CNC pour préparer une configuration adaptée.

Référence CNC : modules tactiles pour machines de tôlerie
Secteur et équipement : machines de tôlerie à commande numérique — interfaces de commande industrielles.

Challenge : équiper plusieurs modèles de machines avec des écrans adaptés à leurs dimensions, leurs interfaces et leur structure de montage.

Solution : Ever Glory a fourni des solutions de modules tactiles avec afficheur de 10,1, 15,6 et 18,5 pouces, avec adaptation des interfaces et de l’intégration mécanique.

Résultat : plusieurs formats livrés pour les commandes CNC, avec accompagnement de l’intégration IHM, de la personnalisation OEM et de l’approvisionnement par lots.

Consultez le projet de modules tactiles pour machines CNC de tôlerie. Cette référence concerne des formats distincts du module 12,1 pouces présenté ici.

Certifications et contrôle qualité
CE · FCC · RoHS · REACH · UL · CCC

Des critères d’assemblage définis
Ces critères fournissent une base de contrôle pour l’assemblage et la réception du module.
Découvrez nos équipements de contrôle et essais de fiabilité pour préparer le plan de validation de votre équipement.

Personnalisation, livraison et service après-vente
Adaptez le module à votre conception
Nous proposons la personnalisation des dimensions, du verre de couverture, du FPC et du logo sérigraphié, ainsi que le collage optique intégral et l’intégration d’un film de blindage pour les configurations spécifiques.

Pour un projet CNC, communiquez les contraintes de montage, de câblage et de mise à la terre, ainsi que l’environnement électrique de la machine.

MOQ et délais

Emballage et expédition
Le module à collage périphérique est conditionné dans un sachet antistatique non scellé, sans mise sous vide, ou un sachet à bulles.

Précisez la destination et vos exigences de protection lors de la commande pour préparer les instructions d’expédition.

Garantie et SAV
Le module tactile avec afficheur bénéficie d’une garantie de 1 an à compter de la date d’expédition. La garantie de 3 ans concerne uniquement les dalles tactiles seules.

Les dommages causés par l’utilisateur, notamment les dommages physiques et ceux résultant d’une installation incorrecte, sont exclus de la garantie. Les dommages survenus pendant l’installation ne sont pas pris en charge.

Demandez un devis pour votre module tactile CNC 12,1 pouces en joignant votre plan mécanique, les caractéristiques du système hôte, les options souhaitées et la quantité prévue.

FAQ
1.Comment choisir un écran tactile pour un système CNC ?
Vérifiez les dimensions de montage, le format, la résolution, les interfaces vidéo et tactiles, ainsi que l’environnement d’utilisation. La validation doit être réalisée avec le système hôte, le câblage et le boîtier définitifs.

2.Un écran de 12,1 pouces au format 5:4 remplace-t-il directement un écran 4:3 ?
Non. Le rapport d’image est différent. Comparez la zone active, les dimensions extérieures, les fixations, la résolution et les interfaces avant tout remplacement.

3.Quelle est la différence entre collage périphérique et collage optique intégral ?
Le collage périphérique fixe le tactile et l’afficheur sur leur pourtour en conservant une lame d’air entre les surfaces. Le collage optique intégral relie les surfaces avec un matériau transparent. Ce modèle utilise un collage périphérique.

4.L’interface USB transmet-elle également l’image ?
Non. L’USB indiqué concerne la communication tactile. La connexion vidéo de l’afficheur doit être traitée séparément dans la conception du système.

5.Peut-on utiliser ce module avec des gants ?
La compatibilité doit être validée avec la matière et l’épaisseur des gants, ainsi que la configuration tactile finale. Fournissez la référence des gants utilisés pour préparer les essais.

6.Comment vérifier la stabilité tactile à proximité des moteurs et variateurs ?
Testez le module pendant les différents cycles de la machine, avec le câblage, la mise à la terre et l’alimentation définitifs. Les conditions d’essai doivent inclure le fonctionnement des moteurs et des variateurs présents dans l’équipement.

7.La dureté ≥ 7H signifie-t-elle que le module est étanche ou certifié IK10 ?
Non. La dureté ≥ 7H concerne la surface et sa résistance aux rayures. Elle ne constitue ni un indice de protection IP ni une classification de résistance aux chocs IK10.

8.Peut-on commander un échantillon avant la production en série ?
Oui. Le MOQ standard est de 1 pièce et le délai des échantillons est de 3 jours. Le MOQ personnalisé est de 50 pièces ; le calendrier de production en série est convenu selon la commande.
